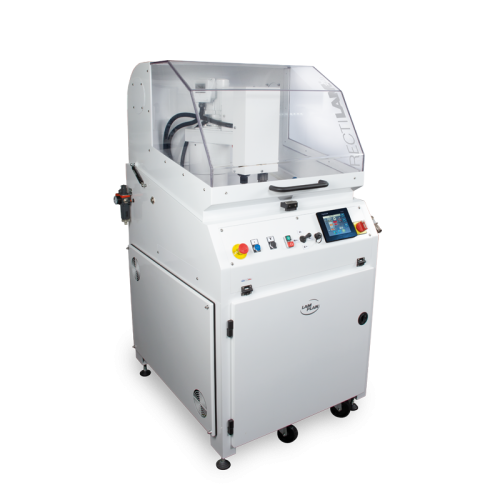

Machine de prépolissage plan automatique

MACHINE DE SOL

Conception rigide, exempte de vibrations.

CONTRÔLE TOTAL

L’enlèvement de matière et le couple moteur sonts visibles en continu sur l’écran de commande.

PRÉPOLISSAGE / DRESSAGE AUTOMATISÉS

Dresseur diamant intégré à la tête machine, garant d’une planéité meule parfaite.

  • Ø diamètre meule
    356 mm
  • Vitesse meule
    1000 à 3000 tr/min.
  • Charge applicable
    10 à 550 N
  • Enlèvement de matière
    De 0,1 mm à 1 mm
PRÉSENTATION

RECTILAM®2.0

Lorsque la phase de prépolissage exige un haut niveau d’efficacité et de précision,
la RECTILAM® 2.0 est la réponse adaptée.
C’est une machine de sol particulièrement productive pour la préparation d’échantillons enrobés ou bruts
par prépolissage rapide. Les pièces peuvent être montées en nombre sur porte-échantillons à pression centrale. Les pièces de grandes tailles pourront également être traitées à l’unité.

Le principe du prépolissage haute vitesse sur pierre autorise un enlèvement de matière important et une planéité incomparable, sans tombées de bords.
La conception monobloc et la rigidité de la RECTILAM 2.0 évitent les vibrations préjudiciables à la qualité de l’état de surface. Afin d’assurer un enlèvement de matière important et régulier, un système de dressage de meule intervient automatiquement entre chaque phase de prépolissage.

La spécificité de la RECTILAM® 2.0 réside dans son principe à 2 axes.
L’axe Z assure la montée/descente motorisée de l’outil de dressage et la mise en pression pneumatique du porte-échantillons.
 L’axe R permet, quant à lui, de positionner précisément le porte-échantillons par rapport à la meule afin d’exploiter d’une façon optimale la surface d’abrasion disponible.

Lors du départ cycle, la prise d’origine échantillon/meule se fait automatiquement. Le contrôle d’enlèvement de matière est géré en continu. L’affichage en temps réel du couple délivré par le moteur de la meule indique à l’opérateur si les réglages de rectification saisis sont appropriés. Tous les paramètres sont pilotés et clairement affichés sur l’écran tactile de 5,7’’ doté d’une interface graphique imagée.

VIDÉO ET PHOTOS

Design
et technologie de pointe

Le système de dressage et le porte échantillons sont solidaires du même bras mécanique ce qui est un gage de précision.

    Visuels non contractuels
    EN DÉTAILS

    Caractéristiques techniques
    et équipements

    La RECTILAM® 2.0 est équipée d’origine d’un capot de sécurité intégral. L’ensemble comprend le système
de filtration lubrification en circuit fermé intégré sous la machine ainsi qu’une douchette pour le nettoyage.

    Téléchargements

    Fiche technique RECTILAM®2.0

    Diamètre meule
    Ø 356 mm
    Carosserie
    Acier thermolaqué
    Commandes
    Par écran tactile 5,7″ et joystick
    Vitesse de la meule
    1000 à 3000 tr/min.
    Vitesse porte-échantillons
    20 à 150 tr/min.
    Charge applicable
    10 à 550 N
    Taille du porte-échantillons
    Ø 210 mm max
    Caractéristiques du dressage meule
    Profondeur de passe et vitesse d’avance du diamant paramétrables
    Mode de dressage en cycle
    Automatique – fréquences paramétrables
    Plage d’enlèvement de matière
    0,1 mm à 1 mm
    Précision de la mesure
    0,02 mm
    Eclairage zone de travail
    LED carterisée
    Puissance du moteur meule
    3,8 kW
    Puissance du moteur
porte-échantillons
    0,25 kW
    Niveau sonore
    70 dB
    Tension
    400 V triphasé 50 Hz sans neutre
    Dimensions L x H x P

    900 x 1620 x 1000 mm
    (H. capot ouvert : 1850 mm)

    Poids
    450 kg
    Référence
    60 RL200 00
    ACCESSOIRES ET OPTIONS

    Les accessoires disponibles

    Meule de prépolissage AL2O3 – Grain 60
    05 M0060 80

    Pour dressage matériaux doux, ductiles <HV200
    Lubrifiant : eau
    Diamètre : Ø 355 mm

    Meule de prépolissage SiC – Grain 150
    05 M0150 80

    Pour dressage tous matériaux >HV200
    Lubrifiant : eau
    Diamètre : Ø 355 mm
