Sleinserien + Prototypen Zweischeibenmaschine Teile: Ø 5 bis 30 mm

Steuerschnittstelle

Mit 10,5″ Touchscreen

Scheibe Ø 380 mm

5 Läuferscheiben Ø 125 mm

Kapazität der Scheiben
Ø 380 mm außen
Ø 153 mm Innen
Nutzkapazität
5 Läuferscheiben Ø 125 mm
Drehgeschwindigkeit Scheiben
0 bis 160 U/min
Gewicht
650 kg

Siehe die vollständige technische Datei

PRÄSENTATION

M.M.2380

Diese auf seit vielen Jahren bekannter und erprobter Technologie basierende Entwicklung ist die perfekte Antwort auf Ihren Zweischeiben-Läpp- und Polierbedarf in der Produktion für Teile mit einem Durchmesser zwischen 2 und 30 mm.

Diese Maschine kann mit einer LAM PLAN Läppscheibe oder Trägerscheibe ausgestattet werden und ist ideal für Anwendungen mit höchster Präzision, guter Abtrags- Leistung und Produktivität. Die M.M.2380 erlaubt mit Polierscheiben einzusetzen, bei denen die polierte Oberfläche das Hauptkriterium ist, wie zum Beispiel die Uhren- oder optische Industrie.

Die M.M.2380 ist mit einem geschweißten Stahl und verschraubten Unterbau aufgebaut, der stabile und wiederholbare Ergebnisse gewährleistet. Der Antrieb der Läpp- und Polierscheiben (unten und oben) und des Mittenritzels läuft über bürstenlose Motoren. Somit sind Drehrichtung und Geschwindigkeit veränderbar. Die Trägerscheiben mit einem Außendurchmesser von 380mm ermöglichen das Einsetzen von 5 Satelliten (Nutzkapazität Ø 125 mm).

VIDEO UND FOTOS

Modernstes Design
und Technik

Steuerschnittstelle über Touchscreen

Alle Parameter der Maschine werden über einen großen Touchscreen (10,5 Zoll) gesteuert. Dieser Bildschirm zeigt zum Beispiel den auf die Teile angewandten Druck und das Drehmoment in Echtzeit an. Die Maschine kann auch mit einer „Stop-Côte“—Vorrichtung ausgestattet werden. Unabhängig von der Zyklusdauer stoppt die Maschine den Zyklus automatisch, wenn die Zieldicke der Teile erreicht ist.

Nicht vertragsgemäßes Bildmaterial

DIE DETAILS

Technische Daten
und Ausrüstung

Bedienerfreundlichkeit

Die MM.2380 ist mit einem Schnellladesystem für die Läuferscheiben ausgestattet. Mittels eines Rack Systems können mehrere vom Bediener bestückte Läuferscheiben gelagert werden, ohne Zeitverlust. Die Zahnkrone dieser Maschine hat einen abnehmbaren Teil. So kann der Bediener nach Ende der Polierphase die Läuferscheiben verrücken und sie direkt auf einen dafür vorgesehenen Teller setzen. Umgekehrt erfolgt das Bestücken der Läuferscheiben (vorheriges Besetzen mit Teilen) in der Maschine (zum Anstoß eines neuen Zyklus) auf dieselbe Weise.

Optionen

Wahlweise kann diese Maschine mit einem Zahn- oder Ritzel angetriebenen Krone ausgestattet werden. Dann können Läuferscheiben verwendet werden, die schon für eine ähnliche Anwendung gedient haben.

Letztlich hat LAM PLAN eine Reihe von Zubehören für diese Maschine entwickelt. Das FIXPAD^® System für die FAS^® Scheibe wird den Wechsel der Polierscheiben erleichtern. Darüber hinaus bietet LAM PLAN die Serie TOUCHLAM^® Scheiben, speziell für die ober- und unter Trägerscheibe der Maschine angepasst.

Herunterladen

Das technische Datenblatt

PDF 240 Ko

Die Kataloge

Katalogseite

Technischen Daten M.M.2380

Kapazität der Scheiben	5 Läuferscheiben in Reihe Ø 380 mm außen – Innen Ø153 mm
Nutzkapazität	5 Läuferscheiben Ø 125 mm
Drehgeschwindigkeit Scheiben	0 bis 160 U/min Drehen in beide Richtungen
Drehgeschwindigkeit Ritzel	0 bis 80 U/min Drehen in beide Richtungen
Motor Leistung Scheiben und Ritzel	0,75 kW jeder Motor
Betrieb Spannung	400 V-50 Hz dreiphasig Druckluft 6 Bar gefiltert 10 µm
Kumulierte Leistung	2.5 kW
Geräuschpegel	< 80 db auf 1 Meter
Abmessung (L x P x H)	960 x 2030 x 780 mm Höhe Arbeitstisch 1040 mm
Gewicht	650 kg
Artikelnummer	10 23800 00

ZUBEHÖR UND OPTIONEN

Erhältliches Zubehör

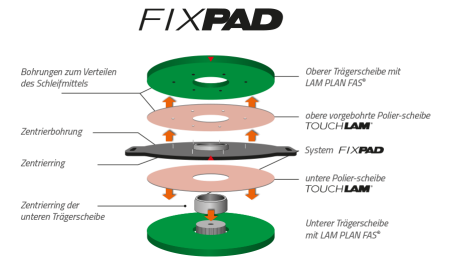

FIXPAD^® system

Für Zweischeibenmaschine M.M.2380

FIXPAD^® ist ein Werkzeug für die schnelle und einfache Positionierung der Polierscheiben auf den Scheiben der Zweischeibenmaschinen.

Das von LAM PLAN entwickelte FIXPAD^® ermöglicht das Aufkleben der Scheiben ohne Luftblasen und faltenfrei. Dank der Konzeption und der vorgeschnittenen TOUCHLAM^® Scheiben erledigt sich die Einrichtung der Polierscheiben auf den oberen Trägerscheibe innerhalb einiger Sekunden. Durch Positionierung in den Verteilungslöchern der oberen Trägerscheibe führen die Zentrierplots des FIXPAD^® die Fürhrungsscheibenbefestigung. Mit diesem Werkzeug wird das Einsetzen der Polierscheiben erleichtert und die Anhalte Zeit der Maschine reduziert.

MESUREO: Messung von Materialabtrag

10 84003 00

Mit diesem System erzielen Sie plane Oberflächen von unter einem Mikron, kombiniert mit hoher Parallelität zwischen geläppter Fläche und einer Referenz.
Dieses Gerät hat eine perfekt plane Druckscheibe, die auf eine vertikale Achse wirken kann. Somit kann Druck auf die der zu läppenden Fläche gegenüberliegende Seite ausgeübt werden.

Die Führung dieser Druckscheibe erfolgt über eine Kugelbuchse mit hoher Präzision. Die in diesem Werkzeug befindlichen Teile weisen nach dem Läppzyklus eine Parallelität von unter 5 Mikron auf. Die Druckfläche ist keramisch beschichtet.

Dadurch wird eine lange Lebensdauer dieser Referenzfläche ohne Gefahr metallischer Verunreinigungen gewährleistet.
Schließlich verfügt dieses Gerät über einen drahtlosen Taster mit dem der Materialabtrag in Echtzeit auf einem PC sichtbar gemacht werden kann. Es wird in Nähe der Läppmaschine aufgestellt, mit der es verbunden wird. Die Endmessung wird parametriert.

Misch-Dosierspender TYP 8003

Gesteuert durch die Maschinenschnittstelle oder durch den integrierten Sequenzer für die Autonome -Version.

Pumpentyp: 1 peristaltische Pumpe + Mischer
Becken: Nutzvolumen 50 Liter auf Rollen mit Ablassventil
Stromversorgung: 220V einphasig
Pumpen-Fließgeschwindigkeit: 50L/min
Spendersystem: 3 einstellbare Ausgangskanäle.
3-Wege-Magnetventil.

Bezeichnung	Menge	Kapazität	ArtikelNr.
Servo- Antriebsdosierer für LAM PLAN Maschinen	1	50 Liter	W000 08003
Autonome Dosiergerät Typ 8003	1	50 Liter	W001 08003

Misch-Dosierspender TYP 8007

Gesteuert durch die Maschinenschnittstelle oder durch den integrierten Sequenzer für die selbständige -Version.

Pumpentyp: 1 Vortex Pumpe
Becken: Nutzvolumen 7 Liter
Stromversorgung: 220V einphasig
Pumpen-Fließgeschwindigkeit: 25L/min
Spendersystem: 3 einstellbare Ausgangskanäle.
3-Wege-Magnetventil.

Bezeichnung	Menge	Kapazität	ArtikelNr.
Servo – Antriebsdosierer für LAM PLAN Maschinen	1	7 Liter	W000 08007
Autonome Dosiergerät Typ 8007	1	7 Liter	W001 08007

Gummiplatten/Filze Serie 881

Beschriftung	Menge	Ø in mm	ArtikelNr.
Schutzscheiben	10	138	08 83501 00
	10	245	08 86001 00
	10	275	08 87501 00
	10	406	08 81001 00
	10	480	08 81201 00

Gummiplatten/Filze Serie 883

Beschriftung	Menge	Ø in mm	ArtikelNr.
Kompensationsscheiben	3	138	08 83503 00
	3	245	08 86003 00
	3	275	08 87503 00
	3	406	08 81003 00
	3	480	08 81203 00

Haltescheiben Serie 885

Rutschsichere Haltescheiben für Teile geringer Dicke. Dicke 4 mm.

Beschriftung	Menge	Ø in mm	ArtikelNr.
Haltescheiben	3	138	08 83505 00
	3	245	08 86005 00
	3	275	08 87505 00
	3	406	08 81005 00
	3	480	08 81205 00

Läuferscheiben für Zweischeibenmaschine

Die Läuferscheiben erlauben dem Halten von Teilen auf der Zweischeibenmaschine. Sie werden nach Abmessungen und Zeichnungen Ihrer Teile bearbeitet. Unsere Läuferscheiben sind in einer großen Bandbreite an Dicken erhältlich, von einigen Millimetern bis zu 200 µm.

Je nach Anwendung und Art Ihrer Teile bieten wir eine große Materialauswahl wie Rostfreier Stahl, blauer Stahl (gehärtet bis 600Hv), Glasfaser, Aramid, PVC, Epoxid …. für Zweischeibenmaschinen jeder Marke.
