Läppmaschine für Intensive Produktion von Teilen:
Ø 15 bis 180 mm

MM 9480 S

Version S mit integriertem pneumatischen Drucksystem.

Dosierspender

System in die Maschine integriert und über den Steuerungsbildschirm gesteuert.

Produktionsmaschine

Bei dieser Hacke mit einem Durchmesser von 480 mm kommen alle technischen Lösungen zum Einsatz, die auch bei den Modellen mit größerer Kapazität verwendet werden.

Ø Scheibe
480 mm
Drehzahl
15 bis 90 U/min.
Ø Ihnen der Ringe
182 mm
Gewicht
300 kg

Siehe die vollständige technische Datei

PRÄSENTATION

M.M.9480

version S

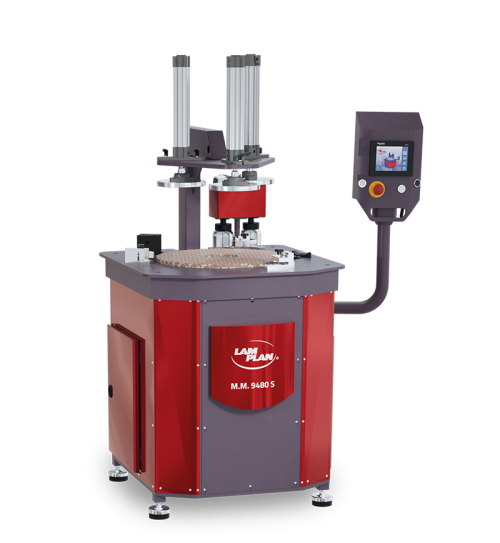

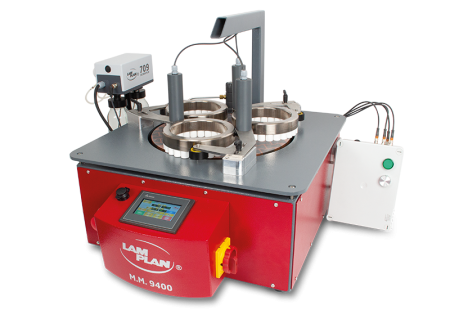

Die M.M.9480S ist die neue Läppmaschine mit kleinem Durchmesser der Baureihe M.M.9000.

Diese Läppmaschine mit einem Durchmesser von 480 mm verwendet alle technischen Lösungen, die bei den Modellen mit größerer Kapazität verwendet werden. Sie ist daher besonders robust und stabil.

Die Auflage der Trägerscheibe ist in einem Kugellager gelagert, das auch bei hoher Belastung eine hohe Stabilität gewährleistet, während der Getriebemotor geschützt ist.

Sie ist in ihrer ursprünglichen Version sehr komplett und verfügt über einen Schaft mit 3 elektronischen gesteuerten Druckzylindern.

Der 5,7-Zoll-Touchscreen integriert alle Grundfunktionen eines Produktionsrösters in einer intuitiven, ikonenbasierten Oberfläche. Es ermöglicht Ihnen, alle Dosiergeräte der LAM PLAN-Reihe zu steuern und 12 Rezepte zu speichern.

Besonders geeignet für Wartungswerkstätten, Werkstätten zur Herstellung von Kleinteilen und zur Endbearbeitung von Feinuhrmacherteilen.

VIDEO UND FOTOS

Modernstes Design
und Technik

Die geringe Größe der Maschine erleichtert dem Bediener die Handhabung des gesamten Zubehörs, wie z.B. den Scheibenwechsel oder das Be- und Entladen der Ringe.

Es handelt sich um eine erstklassige Kompaktanlage, die höchsten Ansprüchen an die Endbearbeitung und eine intensive Produktion gerecht wird.

Alle LAM PLAN Videos auf Youtube

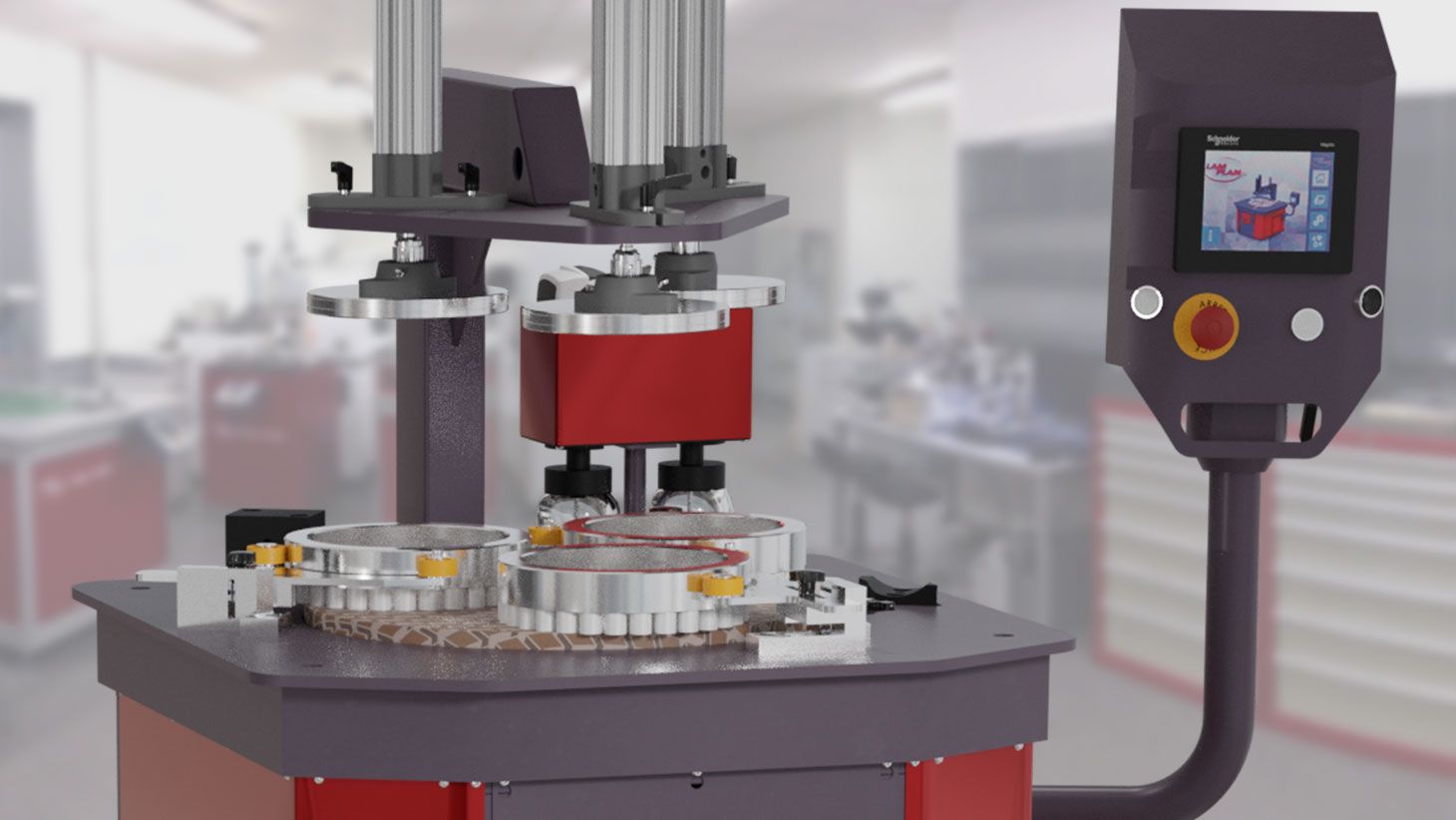

M.M.9480 Version S mit Armen und Ringen

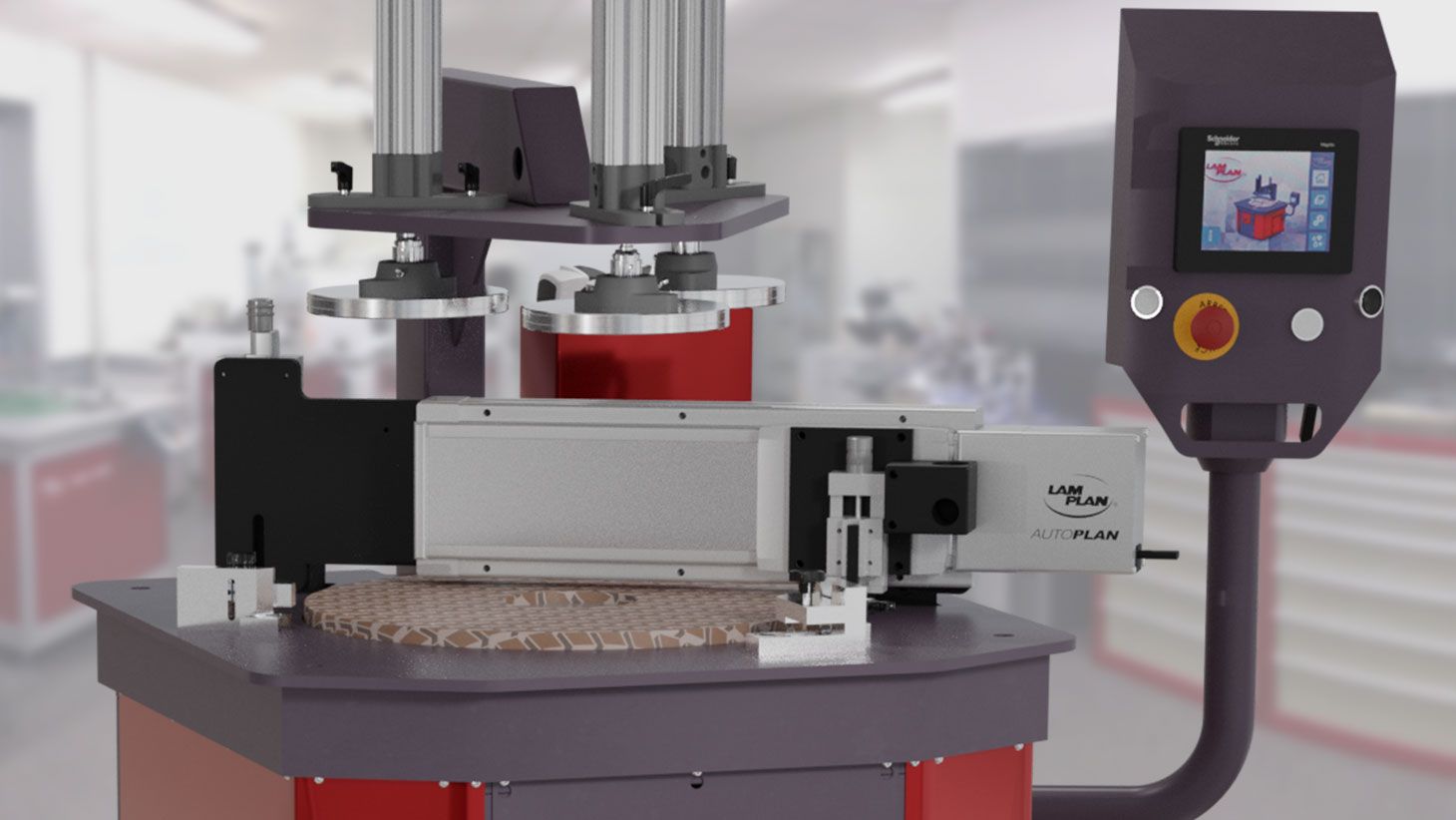

M.M.9480 Version S mit AUTOPLAN-System

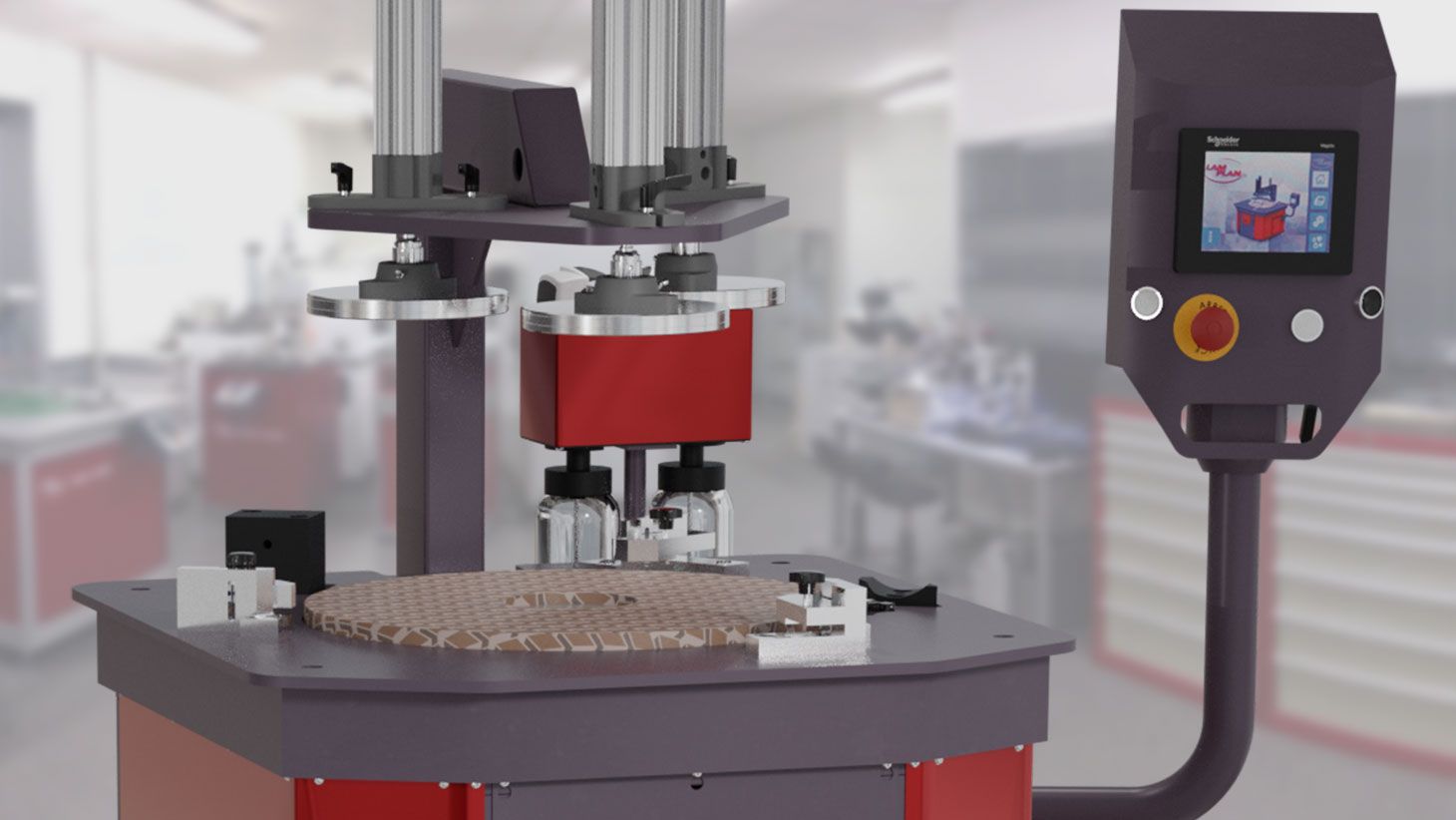

M.M.9480 version S

Nicht vertragsgemäßes Bildmaterial

DIE DETAILS

Technische Daten
und Ausrüstung

Integriertes Modem

Alle Maschinen der Serie M.M.9000 sind standardmäßig mit einem integrierten Modem ausgestattet, um Wartungsarbeiten von der SPS aus durchführen zu können. Sie sind mit den dedizierten LAM PLAN Dosiereinheiten kompatibel und können optional mit einem Abrasiv- und Schmiermittel ausgestattet werden. Die Erfassung von Produktionsdaten in Form von CSV-Dateien ist über die USB-Schnittstelle möglich.

AUTOPLAN-Option

AUTOPLAN-System: Ebenheit und Rille der Scheibe. Das System AUTOPLAN ermöglicht eine effiziente Verwaltung der Ebenheit und der Nuten der Läppscheibe, die dank der in die Maschine integrierten Befestigungspunkte in wenigen Minuten positioniert und demontiert werden kann.

Version M.M.9380 S

Existiert auch in der Version mit Sheibe Ø 380 mm M.M.9380 S

10 9380S 00

Herunterladen

Das technische Datenblatt

PDF 434 Ko

Die Kataloge

Katalogseite

Technische Daten M.M.9480 version S

Ø Scheibe	480 mm
Ø Ihnen der Ringe	182 mm
Kapazität je Ring	1 Teil Ø 160mm oder 95 Teile Ø 10mm
Ring Zahl	3
Stromversorgung	230 V einphasig
Motor – Hauptantrieb	1,5 kW
Drucksystem	3 Pneumatische Zylinder
Druck anwendbar	10 bis 600 N
Steuerung	Touchscreen 5,7 Zoll
Drehzahl	15 bis 90 U/min
Abmessung (L x P x H)	1160 x 860 x 1620 mm
Gewicht (ohne Scheibe)	300 kg
Verteilsystem des Schleifmittels	Inklusiv – Typ je nach
Artikelnummer	10 9480S 00

Optionen für M.M.9480 S

Mikrometrisches Lineal zur Kontrolle der Ebenheit der Läppscheibe

08 00899 00
Niveausensoren für Diamant und Schmierflüssigkeit

08 90001 00

ZUBEHÖR UND OPTIONEN

Erhältliches Zubehör

Dosierspender TYP 709

08 01709 00

Peristaltisches Modell speziell für LAM PLAN-Maschinen.

Kapazität: 2 x 500 cc davon 1 mit Rührwerk
Stromversorgung: 220V einphasig + 24V Eingang für Steuerung
Pumpen-Fließgeschwindigkeit: 0,5 ml/sec.
Spendersystem: Ohne Düsen, (siehe Empfehlungstabelle)

Dosierspender TYP 710

08 01710 00

Peristaltisches Modell speziell für LAM PLAN-Maschinen, empfohlen für Produkte auf Öl Basis.

Kapazität: 2 x 500 cc davon 1 mit Rührwerk
Stromversorgung: 220V einphasig + 24V Eingang für Steuerung
Fließgeschwindigkeit: 0,5 ml/sec.
Spendersystem: Ohne Düsen, (siehe Empfehlungstabelle)

Dosierspender TYP 719

08 01719 00

Venturi-Modell speziell für LAM PLAN-Maschinen.

Kapazität: 2 x 500 cc davon 1 mit Rührwerk
Stromversorgung: 220V einphasig + 24V Eingang für Steuerung
Pumpen-Fließgeschwindigkeit: ungenannt
Spendersystem: Ohne Düsen, (siehe Empfehlungstabelle)

Autonome Dosiergerät Typ 8017

Gesteuert durch die Maschinenschnittstelle oder durch den integrierten Sequenzer für die selbständige -Version.

Pumpentyp: 1 Peristaltische Pumpe + Mischer
Becken: Nutzvolumen 7 Liter
Stromversorgung: 220V einphasig
Pumpen-Fließgeschwindigkeit: 3,5 ml/Sekunde
Spendersystem: Düse 813 auf mobilem Ständer separat erhältlich.

Bezeichnung	Menge	Kapazität	ArtikelNr.
Dosing pump type 8017 for LAM PLAN machine	1	7 Liter	08 08017 00
Autonome Dosiergerät Typ 8017	1	7 litres	08 18017 00

Misch-Dosierspender TYP 8003

Gesteuert durch die Maschinenschnittstelle oder durch den integrierten Sequenzer für die Autonome -Version.

Pumpentyp: 1 peristaltische Pumpe + Mischer
Becken: Nutzvolumen 50 Liter auf Rollen mit Ablassventil
Stromversorgung: 220V einphasig
Pumpen-Fließgeschwindigkeit: 50L/min
Spendersystem: 3 einstellbare Ausgangskanäle.
3-Wege-Magnetventil.

Bezeichnung	Menge	Kapazität	ArtikelNr.
Servo- Antriebsdosierer für LAM PLAN Maschinen	1	50 Liter	W000 08003
Autonome Dosiergerät Typ 8003	1	50 Liter	W001 08003

Misch-Dosierspender TYP 8007

W00 08007

Gesteuert durch die Maschinenschnittstelle oder durch den integrierten Sequenzer für die selbständige -Version.

Pumpentyp: 1 Vortex Pumpe
Becken: Nutzvolumen 7 Liter
Stromversorgung: 220V einphasig
Pumpen-Fließgeschwindigkeit: 25L/min
Spendersystem: 3 einstellbare Ausgangskanäle.
3-Wege-Magnetventil.

Bezeichnung	Menge	Kapazität	ArtikelNr.
Servo – Antriebsdosierer für LAM PLAN Maschinen	1	7 Liter	W000 08007
Autonome Dosiergerät Typ 8007	1	7 Liter	W001 08007

Dosiergerät M.M.809.B – VENTURI

Spendersystem :
– 2 verschiedene Flüssigkeiten pro Venturi-System
– 1 Flüssigkeitsfach mit Rührwerk
Steuerung: Durch analoge Taster und Timer
Druckluftversorgung: 2 bars
Stromversorgung: 220V einphasig – 50 Hz
Kommunikation Dosier-Maschine: 1 Eingang 220 V für Maschinensteuerung.

Bezeichnung	Menge	Kapazität	ArtikelNr.
Dosierspender M.M.809B	1	Mit zwei 500cc Glasflaschen	08 01809 10

Peristaltisches Dosiergerät M.M.909

Spendersystem: 3 Standard-Peristaltische Pumpen mit einem Ausgang zum Antrieb einer externen Pumpe.
Steuerung: Touchscreen
Stromversorgung: 220V einphasig – 50 Hz
Kommunikation Dosier-Maschine: 1 Eingang 24V für Maschinensteuerung.

Bezeichnung	Menge	Kapazität	ArtikelNr.
Dosierspender M.M.909 Anpassbare version mit manueller Ein-/Ausschaltung	1	mit drei 500cc Glasflaschen	08 03799 00
Rührer für Dosierer 909	1	Für Glasflasche 500 cc	08 02816 00

Peristaltisches Dosiergerät M.M.909 HV

Spendersystem: 2 Standard-Peristaltische Pumpen, 1 Pumpe mit großem Durchfluss Abgabesystem für hochviskose Flüssigkeit und ein Auslass zum Antrieb einer externen Pumpe.
Steuerung: Touchscreen
Stromversorgung: 220V einphasig – 50 Hz
Kommunikation Dosier-Maschine: 1 Eingang 24V für Maschinensteuerung.

Bezeichnung	Menge	Kapazität	ArtikelNr.
Dosierspender M.M.909 HV	1	mit drei 500cc Glasflaschen	08 00799200
Rührer für Dosierer 909	1	Für Glasflasche 500 cc	08 02816 00

Abrichtringe Guss 19″ (Ø 480 mm)

Spezieller Guss hoher Qualität, von uns unter dem Aspekt optimaler und dauerhafter Ergebnisse ausgewählt. Anpassungsfähig auf alle Läppmaschinen jeder Marke und Größe. Ab Lager erhältlich oder auf Anfrage.

Ø in mm		Menge	ArtikelNr.
Außen	Innen
218	182	1	U218 A0480

Abrichtringe Keramik SPYLAP^®19″ (Ø 480 mm)

Kein Problem mit mechanischer Verformung. Mit den Keramikringen erhalten Sie die Ebenheit der Läppscheiben und vermeiden die Wärme und die Verschmutzung, weil kein Graphit im SPYLAP^®.

Mit dem SPYLAP^® Detektor erlaubt es dem Benutzer eine mechanische Verformung der Läppscheiben und der läppenden Teile zu verhindern. Der SPYLAP^® nimmt permanent die Temperatur der Läppscheibe oder Polierscheibe ab und wechselt die Farbe von schwarz auf Rot bei einer präzisen vordefinierten Temperatur.
