Sleinserien + Prototypen Zweischeibenmaschine Teile: Ø 5 bis 20 mm

5,7″-Touchscreen-Bedienfeld

Ermöglicht die Verwaltung aller Parameter der Maschine, der Dosiereinheit (optional) und die Speicherung der Programme.

Motorisierte Kopfplatte

Doppelte Drehrichtung.

Kapazität der Trägerscheiben
Ø 250 mm außen
Ø 130 mm innen

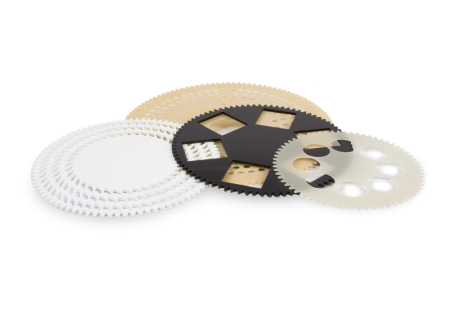

Nutzkapazität
7 Läuferscheiben Ø 65 mm
Drehgeschwindigkeit obere Scheibe
20 bis 150 U/min
Drehen in beide Richtungen
Gewicht
95 kg

Siehe die vollständige technische Datei

PRÄSENTATION

MASTERLAM^® Evolution

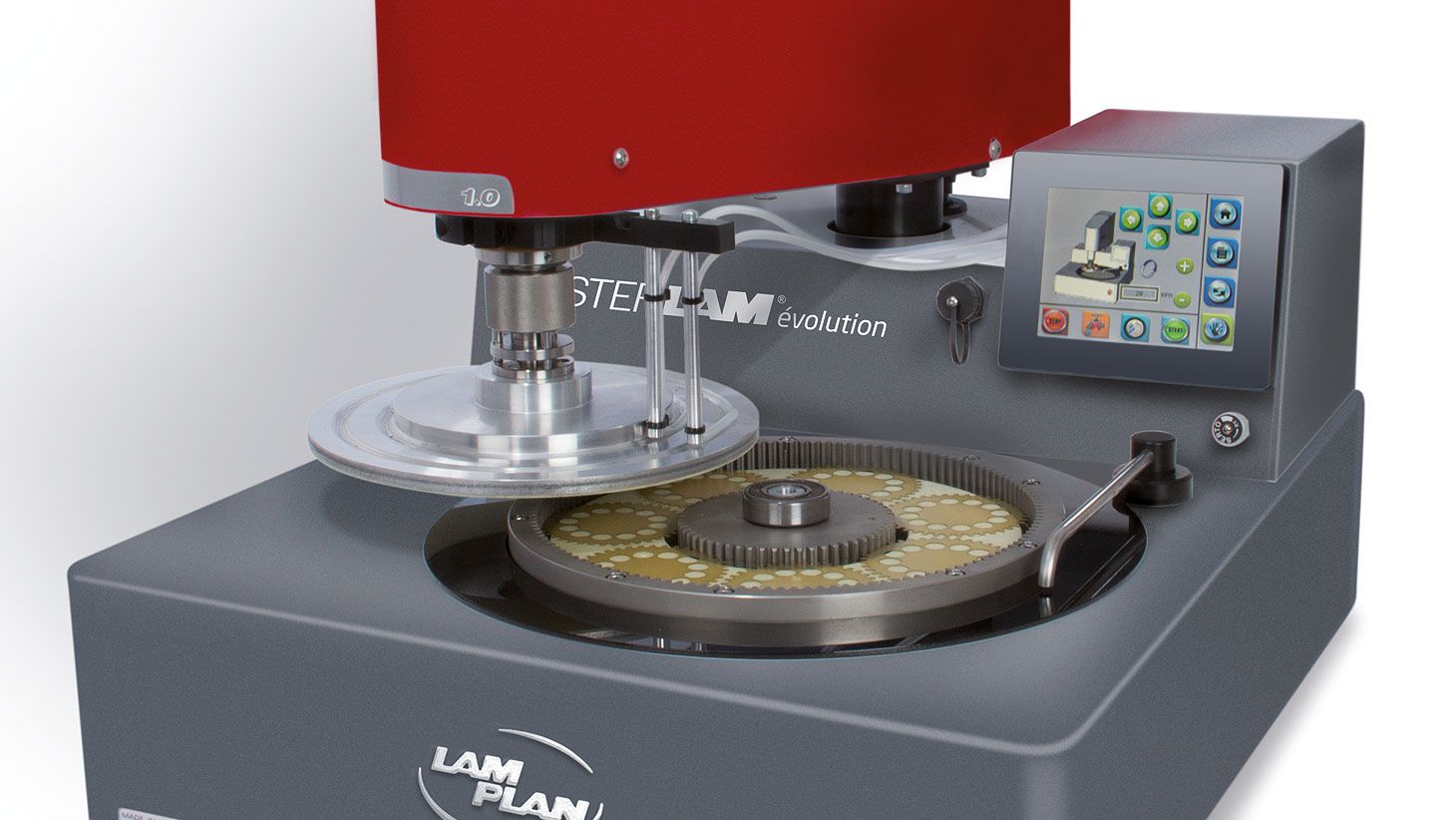

Als Antwort für das Polieren auf Zweischeibenmaschinen bei Kleinserien oder der Einstellung bietet LAM PLAN die MASTERLAM^® EVOLUTION. Ein origineller und innovativer Ansatz bei dem Zweischeiben-Polieren.

Die MASTERLAM^® EVOLUTION ist eine Zweischeiben-Tischpoliermaschine. Es handelt sich um eine wirtschaftliche Kompaktlösung zur Ausführung von hochwertigen glänzendes End-Polieren an allen Kleinteilen. Diese Ausrüstung ist besonders geeignet für die Endbearbeitung von Teilen in der Uhrenindustrie, für Kleinserien, Vorserien und Prototypen.

Die MASTERLAM^® EVOLUTION ist auf einer einfachen Kinematik mit 2 Bewegungen basiert: Drehrichtung oder entgegen den Uhrzeigersinn der oberen Scheibe und des Ritzels in der Mitte mit Geschwindigkeitsprogrammierung. Mit diesen 2 Bewegungen haben Sie die Lösung für die meisten Ihrer Bedarfe, wenn es um das Polieren von Kleinserien geht – jeder Materialtyp.

VIDEO UND FOTOS

Modernstes Design
und Technik

Steuerschnittstelle über Touchscreen

Der 5,7 Zoll Touchscreen dieser Maschine macht die Steuerung aller Parameter der Maschine möglich: Zyklusdauer, Drehgeschwindigkeit, Drehrichtung, Druck während des Zyklus und Verteilsequenzen für den Schleifflüssigkeit. Dieser intuitive Bildschirm bietet auch die Möglichkeit, mehr als 300 Betriebsmodi zu speichern. Auch eine Abspülphase mit Wasser am Ende des Zyklus ist möglich.

Heben und Senken der Deckplatte durch Pneumatikzylinder

Nicht vertragsgemäßes Bildmaterial

DIE DETAILS

Technische Daten
und Ausrüstung

Eine sichere und gut ausgestattete Maschine

Die Zahnkrone der MASTERLAM^® EVOLUTION besteht aus Edelstahl 316 L. Somit ist die Lebensdauer der beweglichen Teile gewährleistet. Zum leichteren Einsetzen der Polierscheiben ist die Maschine auch mit 2 FAS^® Scheiben ausgestattet.

Herunterladen

Das technische Datenblatt

PDF 371 Ko

Die Kataloge

Katalogseite

Technische Daten MASTERLAM^® Evolution

Kapazität der Trägerscheiben	7 Läuferscheiben in Reihe Ø 250 mm außen Ø 130 mm innen
Nutzkapazität	7 Läuferscheiben Ø 65 mm
Drehgeschwindigkeit obere Scheibe	20 bis 150 U/min Drehen in beide Richtungen
Drehgeschwindigkeit Ritzel	20 bis 150 U/min Drehen in beiden Richtungen
Leistung Ritzel Motor	0.75 kW
Leistung Motor obere Scheibe	0.2 kW
Druck anwendbar	5 bis 400 N
Betrieb Spannung	230 V-50 Hz einphasig Druckluft 6 bar gefiltert 10 µm
Kumulierte Leistung	2.5 kW
Geräuschpegel	< 80 db auf 1 Meter
Abmessung (L x P x H)	550 x 670 x 580 mm
Gewicht	95 kg
Artikelnummer	60ML1EVO00

ZUBEHÖR UND OPTIONEN

Erhältliches Zubehör

Durchsichtige Sicherheitshaube

60 MLEP1 00

Die Sicherheitshaube ist eine komplett durchsichtige Schutzhaube, kompatibel mit der ganzen MASTERLAM^® Reihe.
Beim Öffnen wird jede Bewegung der Maschine unterbrochen*, sie bietet integralen Schutz gemäß den Normen 2006/42/EG und 2004/108/EG. Zugriff auf die Scheibe der Maschine ist ohne zusätzlichen Platzbedarf auf der Arbeitsfläche möglich. 2 Gaszylinder an der Seite unterstützen das Öffnen.
Der Touchscreen befindet sich außerhalb des gesicherten Bereiches. So bleibt die Steuerung der MASTERLAM^® zugänglich.
Bei den MASTERLAM^®1.0, 1.1 und 3.0 wurde der Steuerbildschirm nach rechts verlegt, deshalb müssen 195 mm zu der Maschinenbreite hinzugerechnet werden.
*Die durchsichtige Sicherheitshaube erlaubt im manuellen Modus das Drehen der Scheibe.

Platzbedarf für MASTERLAM^® Evolution
 Breite 770 mm, Höhe 910 mm

Peristaltisches Dosiergerät M.M.909

Spendersystem: 3 Standard-Peristaltische Pumpen mit einem Ausgang zum Antrieb einer externen Pumpe.
Steuerung: Touchscreen
Stromversorgung: 220V einphasig – 50 Hz
Kommunikation Dosier-Maschine: 1 Eingang 24V für Maschinensteuerung.

Bezeichnung	Menge	Kapazität	ArtikelNr.
Dosierspender M.M.909 Anpassbare version mit manueller Ein-/Ausschaltung	1	mit drei 500cc Glasflaschen	08 03799 00
Rührer für Dosierer 909	1	Für Glasflasche 500 cc	08 02816 00

Peristaltisches Dosiergerät M.M.909 HV

Spendersystem: 2 Standard-Peristaltische Pumpen, 1 Pumpe mit großem Durchfluss Abgabesystem für hochviskose Flüssigkeit und ein Auslass zum Antrieb einer externen Pumpe.
Steuerung: Touchscreen
Stromversorgung: 220V einphasig – 50 Hz
Kommunikation Dosier-Maschine: 1 Eingang 24V für Maschinensteuerung.

Bezeichnung	Menge	Kapazität	ArtikelNr.
Dosierspender M.M.909 HV	1	mit drei 500cc Glasflaschen	08 00799200
Rührer für Dosierer 909	1	Für Glasflasche 500 cc	08 02816 00
