Läppscheiben
und Kühlsystem

Guss – Läppscheiben AQUA LAM®, patentierte NEW LAM® M’M’ Läppscheiben, Evolam Ultimate Komposit-Läppscheiben und Einkomponent- Läppscheiben Serie.

Läppscheiben und Kühlsystem

AQUA LAM® Guss – Läppscheiben

lamplan rodagepolissage machines asavoir01
Als Hersteller und Designer von Guss- Läppscheiben und Abrichtringe wählen wir speziellen Guss hoher Qualität unter dem Aspekt optimale und dauerhafte Ergebnisse.
Die AQUA LAM® Läppscheiben und Abrichtringe sind anpassungsfähig auf alle Läppmaschinen jeder Marke und Größe. Verfügbar oder auf Anfrage, die AQUA LAM® Guss-Läppscheiben und Abrichtringe haben ein hervorragendes Preis-Leistungs-Verhältnis.
Guss- Läppplatten standardmäßig mit Radialrillen, auf Wunsch auch komplett oder mit allen Arten von Rillen, konzentrisch, schraubenförmig und linear.

lamplan rodagepolissage accessoires aqualam

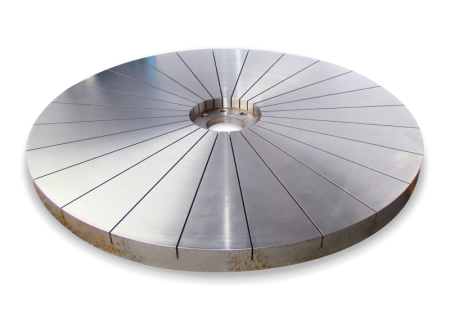

AQUA LAM® Guss – Läppscheiben

Radial genutete Gussplatte mit LAM PLAN Adaptionssystem, andere Maschinenadaptionen auf Anfrage.



 Abmessungen Ø
Dicke (nach Läppmaschinentyp) ArtikelNr.
14“ 355 mm 25 – 40 mm V0 14RA STD
15“ 381 mm 25 – 40 mm V0 15RA STD
19“ 480 mm 25 – 40 mm V0 19RA STD
24“ 610 mm 35 – 40 mm V0 24RA STD
28“ 700 mm  55 mm V0 28RA STD
36“ 914 mm 57 – 58 mm V0 36RA STD
39“ 1000 mm 57 – 60 mm V0 40RA STD
        1200 mm 70 mm V0 47RA STD
48“ 1219 mm 70 mm V0 48RA STD
59“ 1500 mm 80 – 100 mm V0 59RA STD

NEW LAM® M’M‘ Läppscheiben

Bereits vor 25 Jahren hat LAM PLAN mit dem patentierten Polier- und Läppsystem NEW LAM® M’M’ eine Innovation herausgebracht. Seitdem hat LAM PLAN den Prozess immer weiterentwickelt, um die technischen Anforderungen der Kunden zu erfüllen. In dem Prozess Läppen-Polieren ist das in Frankreich, Europa, den Vereinigten Staaten, Japan, Korea etc. patentierte System nicht mehr wegzudenken.

Die aus der LAM PLAN® Schleiftechnik hervorgegangene Polierscheibe NEW LAM® M’M’ verwendet als Schleifmittel freie Diamanten. Sobald die Läppscheibe mit dem Drehen beginnt, setzen die Diamantkörner sich unter dem Einfluss des Ausgangsgewichts der Teile und der von den Zylindern der Maschine aufgebrachte Last in Bewegung und setzen sich fest. Dabei entsteht die Schleifwirkung nur an der Oberfläche der zu läppenden Teile.

Das Patent:

Die Zusammensetzung und die Form der beiden Bestandteile der Läppscheibe ermöglichen einen optimalen Wechsel zwischen den harten und den weichen Zonen. Der Schnittwinkel der Diamantkörner ändert sich ständig, wodurch ein hoher Materialabtrag und perfekte Ebenheit gewährleisteten sind.

lamplan rodagepolissage accessoires aqualam lamplan rodagepolissage accessoires aqualam

NEW LAM® M’M’ Läppscheiben BLAU – Vorbearbeitung

 Standard
 Ø
Dicke Ø Mitten-bohrung
ArtikelNr.
14″ 355 mm 13 mm   09 NL103 20
15″ 381 mm 13 mm 100 mm 09 NL103 30
16″ 406 mm 13 mm 100 mm 09 NL103 40
19″ 480 mm 13 mm 100 mm 09 NL103 55
24″ 610 mm 15 mm 115 mm 09 NL103 60
27″ 700 mm 15 mm 150 mm 09 NL103 70
30″ 762 mm 15 mm 152 mm 09 NL103 80
36″ 914 mm 15 mm 175 mm 09 NL103 90
1000 mm 15 mm 188 mm 09 NL103 00
1200 mm 15 mm 240 mm 09 NL103 50
1500 mm 15 mm 300 mm 09 NL103 10



 Abkühlzyklus inbegriffen
 Ø
Dicke Ø Mitten-bohrung ArtikelNr.
15″ 381 mm 13 mm 100 mm 09 NL203 30
24″ 610 mm 15 mm 115 mm 09 NL203 60
700 mm 15 mm 150 mm 09 NL203 70
1000 mm 15 mm 188 mm 09 NL203 00
1200 mm 15 mm 240 mm 09 NL203 50
1500 mm 15 mm 300 mm 09 NL203 10

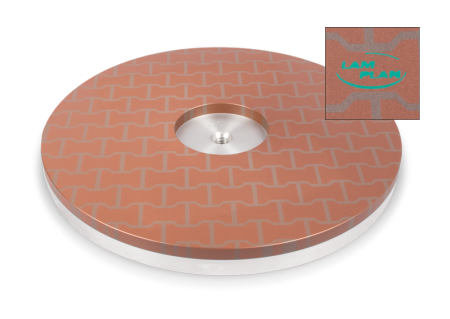

NEW LAM® M’M’ Läppscheiben GRÜN – Endbearbeitung

 Standard
 Ø
Dicke Ø Mitten-bohrung
ArtikelNr.
14″ 355 mm 13 mm   09 NL106 20
15″ 381 mm 13 mm 100 mm 09 NL106 30
16″ 406 mm 13 mm 100 mm 09 NL106 40
19″ 480 mm 13 mm 100 mm 09 NL106 55
24″ 610 mm 15 mm 115 mm 09 NL106 60
27″ 700 mm 15 mm 150 mm 09 NL106 70
30″ 762 mm 15 mm 152 mm 09 NL106 80
36″ 914 mm 15 mm 175 mm 09 NL106 90
1000 mm 15 mm 188 mm 09 NL106 00
1200 mm 15 mm 240 mm 09 NL106 50
1500 mm 15 mm 300 mm 09 NL106 10



 Abkühlzyklus inbegriffen
 Ø
Dicke Ø Mitten-bohrung ArtikelNr.
15″ 381 mm 13 mm 100 mm 09 NL206 30
24″ 610 mm 15 mm 115 mm 09 NL206 60
700 mm 15 mm 150 mm 09 NL206 70
1000 mm 15 mm 188 mm 09 NL206 00
1200 mm 15 mm 240 mm 09 NL206 50
1500 mm 15 mm 300 mm 09 NL206 10

NEW LAM® M’M’ Läppscheiben GELB – End – Feinbearbeitung

 Standard
 Ø
Dicke Ø Mitten-bohrung
ArtikelNr.
14″ 355 mm 13 mm   09 NL105 20
15″ 381 mm 13 mm 100 mm 09 NL105 30
16″ 406 mm 13 mm 100 mm 09 NL105 40
19″ 480 mm 13 mm 100 mm 09 NL105 55
24″ 610 mm 15 mm 115 mm 09 NL105 60
27″ 700 mm 15 mm 150 mm 09 NL105 70
30″ 762 mm 15 mm 152 mm 09 NL105 80
36″ 914 mm 15 mm 175 mm 09 NL105 90
1000 mm 15 mm 188 mm 09 NL105 00
1200 mm 15 mm 240 mm 09 NL105 50
1500 mm 15 mm 300 mm 09 NL105 10



 Abkühlzyklus inbegriffen
 Ø
Dicke Ø Mitten-bohrung ArtikelNr.
15″ 381 mm 13 mm 100 mm 09 NL205 30
24″ 610 mm 15 mm 115 mm 09 NL205 60
700 mm 15 mm 150 mm 09 NL205 70
1000 mm 15 mm 188 mm 09 NL205 00
1200 mm 15 mm 240 mm 09 NL205 50
1500 mm 15 mm 300 mm 09 NL205 10

EVOLAM® Komposit-Läppplatten NEW

Eine Scheibe für drei Schritte

Die neuen Läppplatten EVOLAM® ULTIMATE und EVOLAM® CLASSIC wurden speziell für harte Materialien wie Saphir und technische Keramik entwickelt. Die spezifische Zusammensetzung dieser Platten ermöglicht einen hervorragenden Materialabtrag bei gleichzeitig geringer Rauheit. Ein Polyroding-Verfahren mit unserer EVOLAM®-Platte ermöglicht es, die Superfinish-Stufe in nur einem Schritt zu erreichen.

Die EVOLAM®-Platten werden in der Regel mit einer C- oder H-Nut versehen, um ihre Leistung zu erhöhen.

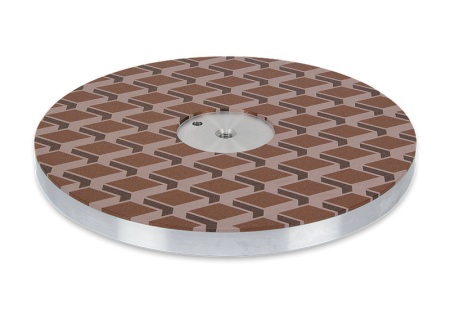

EVOLAM® UTLIMATE Komposit-Läppplatten

 Ø
Dicke ArtikelNr.
15″ 381 mm 8 mm 09 EL154 30
19″ 480 mm 8 mm 09 EL154 55
24″ 610 mm 8 mm 09 EL154 60
700 mm 8 mm 09 EL154 70

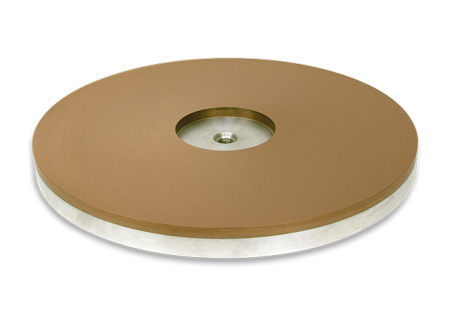

EVOLAM® CLASSIC Komposit-Läppplatten

 Ø
Dicke ArtikelNr.
30’’ 762 mm 13 mm 09 EL104 80
36’’ 914 mm 13 mm 09 EL104 90
1000 mm 13 mm 09 EL104 00
1200 mm 13 mm 09 EL104 50
1500 mm 13 mm 09 EL104 10

Temperatur-Kühlungssystem

Das planmäßige Läppen, basiert auf Gesetzen der Mechanik und Physik, bei denen die Bedeutung und Konstanz der Temperaturen von entscheidender Bedeutung sind.

Die Temperaturschwankungen einer Läppplatte, die entweder durch den Läppvorgang selbst oder durch äußere Einflüsse verursacht werden, können die Qualität des gewünschten Ergebnisses beeinträchtigen. Um dies zu vermeiden, ist bei der Verwendung unserer Hochleistungsplatten NEW LAM®M‘M‘ ein Temperaturkontrollsystem erforderlich.

Die LAM PLAN COMPOSITES-Platten mit integriertem Kühlsystem gewährleisten die Kontrolle der Temperaturschwankungen bei der Serienproduktion. Diese Option vermeidet Verformungen der Schale und damit auch Verformungen Ihrer Teile.

lamplan supports systemenewlammm shema de

Temperaturregelsystem Regler P803

Zur Beherrschung die Ebenheit der Tabletts, die Temperatur muss kontrolliert werden.

Die Temperaturregeleinheit LAM PLAN P803 ist umkehrbar, sie kann auch die Temperatur des Tisches vor der Inbetriebnahme wieder anheben. Dadurch kann das Einlaufen unabhängig von der Arbeitsumgebung unter den besten Geometriebedingungen begonnen werden.

Der Regler P803 wurde entwickelt, um die Temperatur zwischen zwei Sollwerten zu halten. Er ist ein eigenständiges Gerät mit einer eigenen Bedienoberfläche.

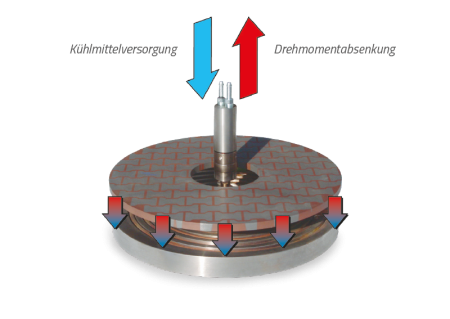

NEW LAM M‘M‘-Tablett mit Kühlungssystem

Das Kühlsystem LAM PLAN fängt die Kalorien direkt unter der aktiven Oberfläche der Tischplatte ein. Es kann an alle Maschinen angepasst werden.

lamplan supports plateaulammm shema de

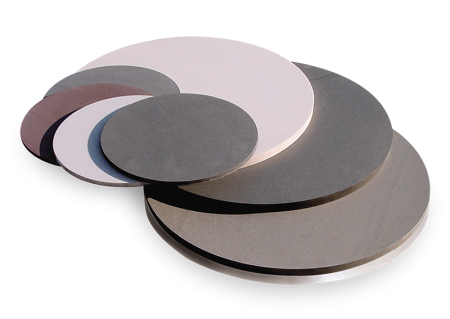

Einkomponent- Läppscheiben Serie 2000

Nur für das Vorpolieren verwendet, erzielen Sie einen Oberflächenzustand, der die Endbearbeitung auf der Polierscheibe erleichtert. Erhältlich auch mit radialen, konzentrischen, schneckenförmigen oder linearen Rillen oder weitere Größen.

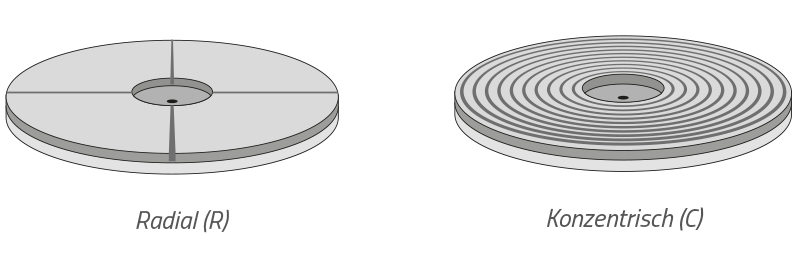

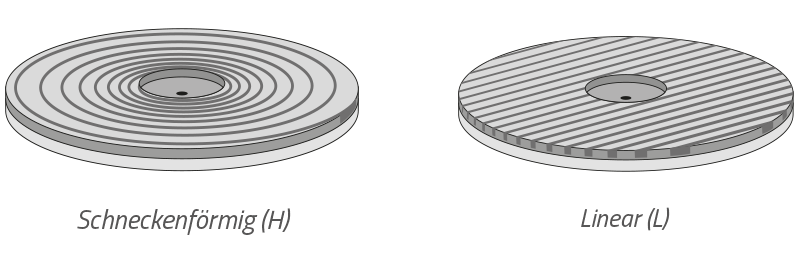

Verschiedene Rillen

lamplan rodagepolissage accessoires serie2000fig1 lamplan rodagepolissage accessoires serie2000fig2

Einkomponent- Läppscheiben 2006

Feinläppen – Alle Materialien



 Für Schleifmittel 6 µm bis 1 µm
 Ø
Dicke
ArtikelNr.
15″ 381 mm 13 mm 09 P2006 30
19’’ 480 mm 13 mm 09 P2006 55
24″ 610 mm 13 mm 09 P2006 60
700 mm 13 mm 09 P2006 70
1 000 mm 13 mm 09 P2006 00

Einkomponent- Läppscheiben 2001

Feinläppen – Hartes Material



 Für Schleifmittel 15µm bis 1µm
 Ø
Dicke ArtikelNr.
15″ 381 mm 6 mm 09 P2001 30
19″ 480 mm 6 mm 09 P2001 55
24″ 610 mm 6 mm 09 P2001 60
700 mm 6 mm 09 P2001 70
1 000 mm 6 mm 09 P2001 00

Einkomponent- Läppscheiben 2002

Vorläppen – Alle materialien



 Für Schleifmittel 30µm bis 1 µm
 Ø
Dicke ArtikelNr.
15″ 381 mm 13 mm 09 P2002 30
19″ 480 mm 13 mm 09 P2002 55
24″ 610 mm 13 mm 09 P2002 60
700 mm 13 mm 09 P2002 70
1 000 mm 13 mm 09 P2002 00

Einkomponent- Läppscheiben 2003

Feinläpppen – Alle materialien



 Für Schleifmittel 9µm bis 3µm
 Ø
Dicke ArtikelNr.
15″ 381 mm 13 mm 09 P2003 30
19″ 480 mm 13 mm 09 P2003 55
24″ 610 mm 13 mm 09 P2003 60
700 mm 13 mm 09 P2003 70
1 000 mm 13 mm 09 P2003 00

Einkomponent- Läppscheiben 2005

Superfeines polieren – Alle materialien



 Für Schleifmittel 3µm bis 1µm
 Ø
Dicke ArtikelNr.
15″ 381 mm 13 mm 09 P2005 30
19″ 480 mm 13 mm 09 P2005 55
24″ 610 mm 13 mm 09 P2005 60
700 mm 13 mm 09 P2005 70
1 000 mm 13 mm 09 P2005 00
Einkomponent- Läppscheiben

Einkomponent- Läppscheiben 2007

Superfeines polieren – Alle materialien



 Für Schleifmittel 2µm bis 1µm
 Ø
Dicke ArtikelNr.
15″ 381 mm 13 mm 09 P2007 30
19″ 480 mm 13 mm 09 P2007 55
24″ 610 mm 13 mm 09 P2007 60
700 mm 13 mm 09 P2007 70
1 000 mm 13 mm 09 P2007 00
Achtung

Liste der LAM PLAN Komposit-Läppplatten
