Manuelle Trennmaschine mit vertikalem Vorschub

cutlam 1.1 manuelle trenn-maschinen
Schmierung

Multi-Arosage:

  • auf beiden Seiten der Schleifscheibe
  • seitens der

Remote-Motor: große Schnittleistung

Motor mit variabler Drehzahl

Durchgang von Balken

Haube mit 2 seitlichen Öffnungen

PRÄSENTATION

CUTLAM®1.1

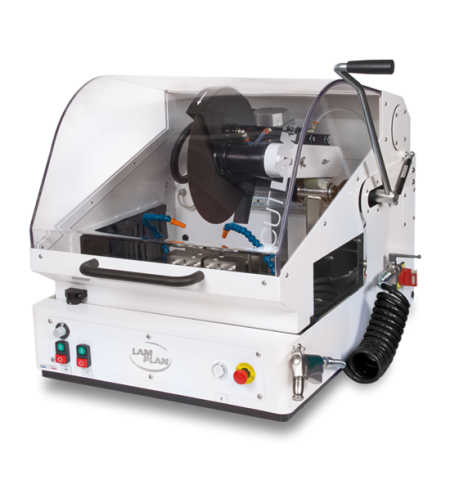

Die CUTLAM®1.1 ist eine Trennmaschine für den universellen Einsatz. Sie ist benutzerfreundlich und robust und bietet dank ihres Designs mit versetztem Motor eine hohe Schnittkapazität. Sie ermöglicht es Ihnen, eine einfache und vielseitige Ausrüstung in Ihr Labor einzuführen, die auf erstklassigen Komponenten basiert.

  • Ø Trennscheibe
    250-305 mm
  • Drehzahl
    Von 1000 bis 4000 U/Min.
  • Maximum Schnittleistung
    Ø 110 mm
  • Abmessung L x H x T
    630 x 650 x 820 mm

Der geräumige Schneidtisch besteht aus korrosionsgeschütztem Gusseisen und ist dank der vollständig zu öffnenden Haube und der versetzten Montage des Motors leicht zugänglich. Die 4 rechtwinkligen Nuten ermöglichen das Aufspannen von Werkstücken mit einer Dicke von bis zu 120 mm. Die CUTLAM®1.1 kann mit Schleifscheiben von Ø 250 bis 300 mm bestückt werden.

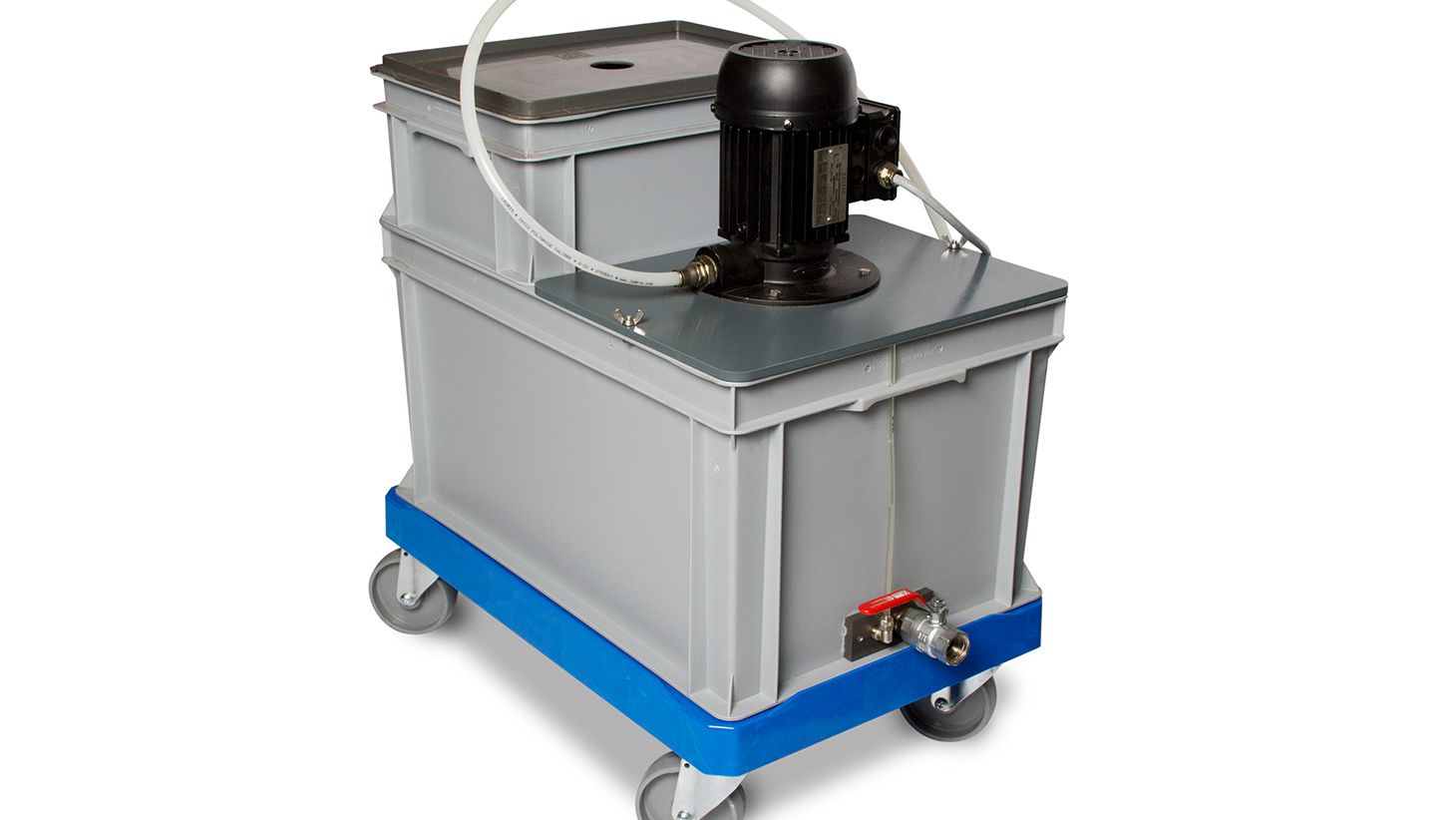

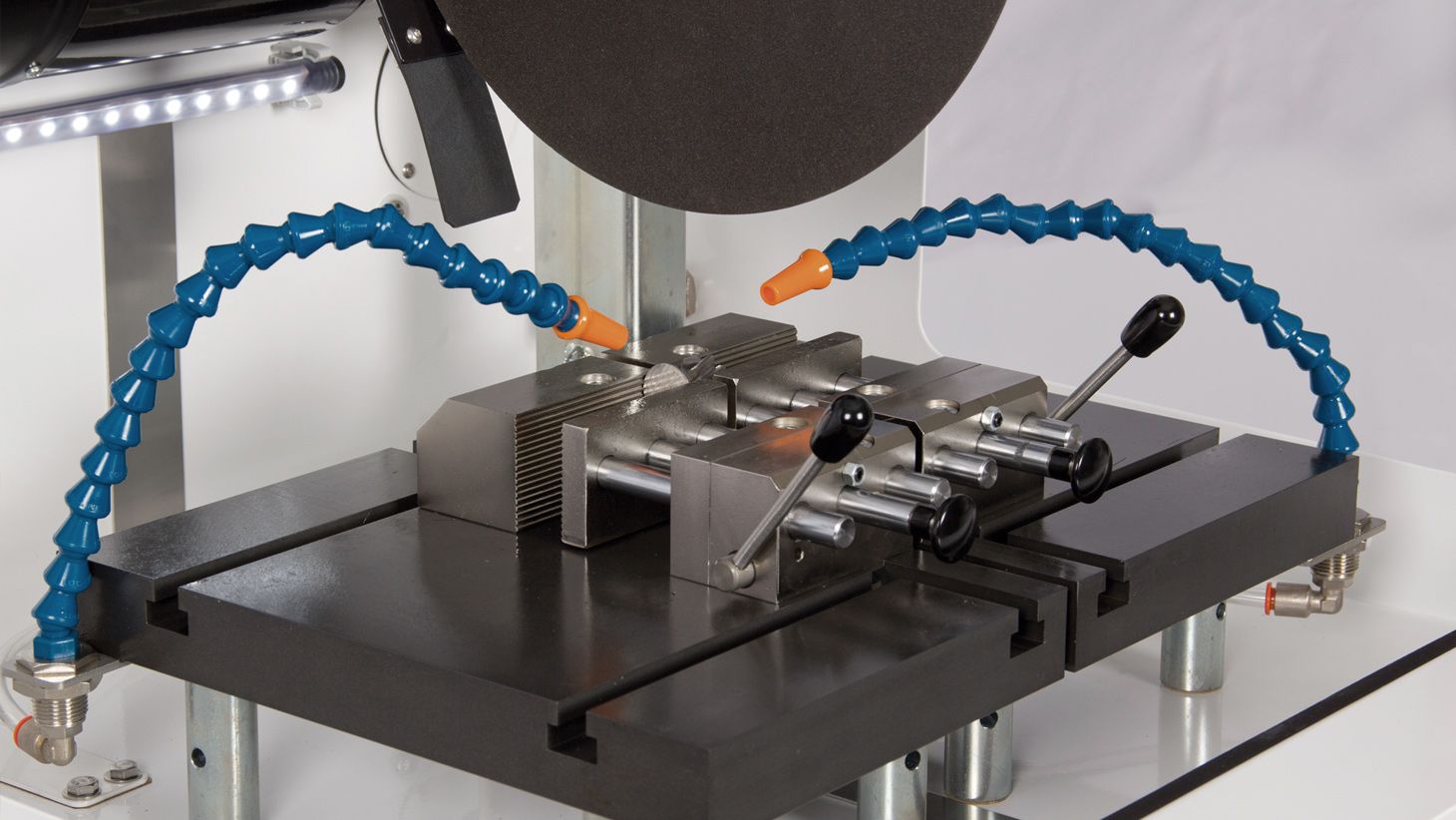

Die CUTLAM®1.1 ist standardmäßig mit einer Drehzahlregelung und einem leistungsstarken 3,8 kW Motor ausgestattet, der besonders für Schleifscheiben mit einem Durchmesser von 300 mm geeignet ist und somit einer intensiven Nutzung standhält. Das auf Rollen montierte Hochleistungs-Rezirkulationssystem mit Vorfilter und Absetzkammern sorgt für eine optimale Schmierung und Kühlung durch Mehrpunkt-Kühlung. Die Beleuchtung der Schneidkammer wird einem LED-Scheinwerfer anvertraut, der aus widerstandsfähigem Aluminium gefertigt ist.

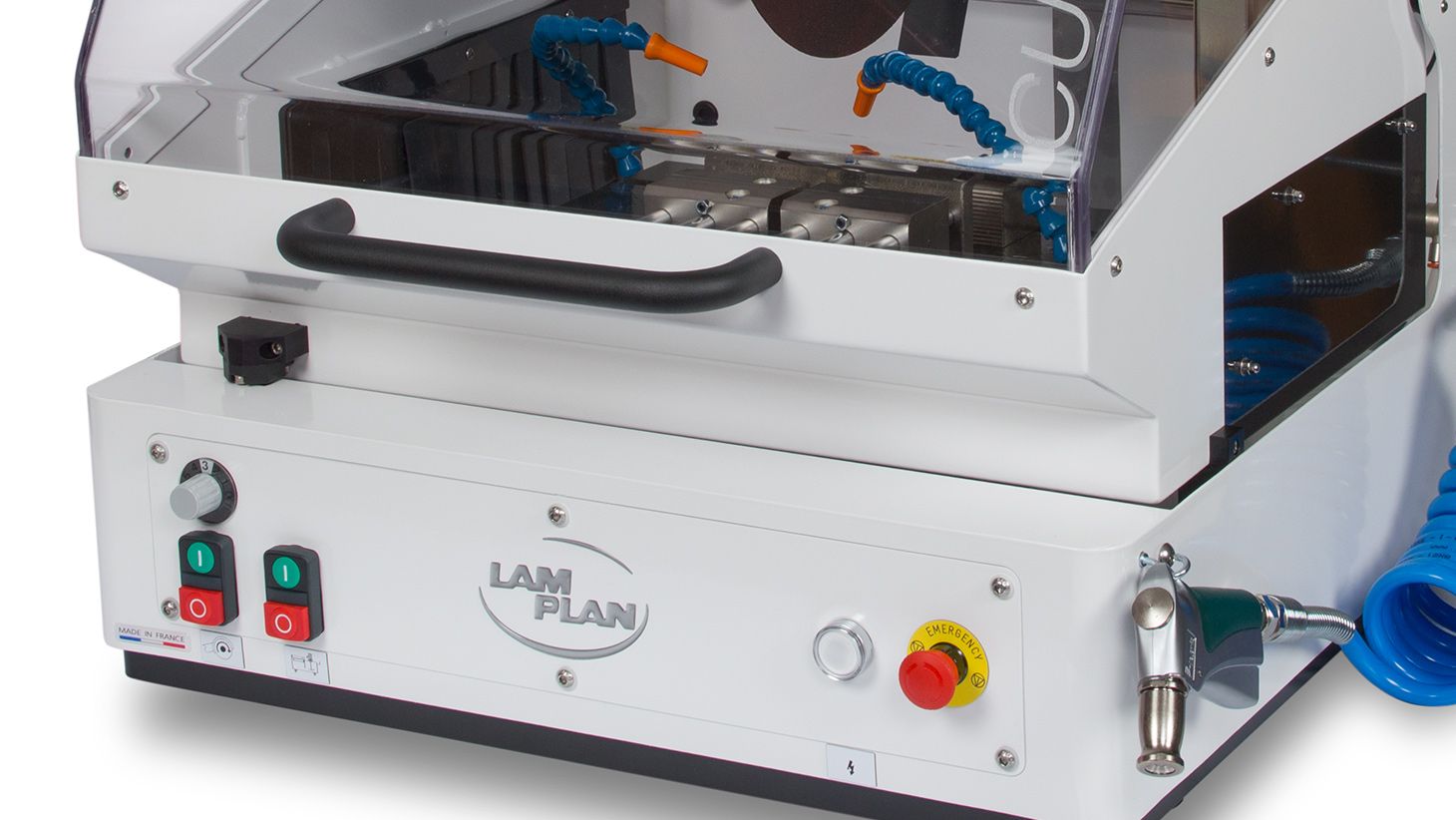

Die Schutzhaube dieser Maschine besteht aus zwei Teilen: einem großen Glasbereich, der eine gute Sicht auf die Schneidkammer gewährleistet, und einem lackierten Metallgürtel, der diesem Schutzorgan eine hohe Steifigkeit verleiht. Dank eines Verriegelungssystems ist die Schutzhaube verriegelt, wenn sich die Schleifscheibe dreht.

Diese Maschine ist mit zwei seitlichen Öffnungen ausgestattet, die die Möglichkeit bieten, Stangen mit einem Durchmesser von bis zu 60 mm zu schneiden.

Eine externe Handbrause und ein schräger Schneidkammerboden erleichtern die Reinigung, ein Sieb verhindert, dass Proben in den Abfluss mit großem Durchmesser geraten.

Anwendungsbeispiele

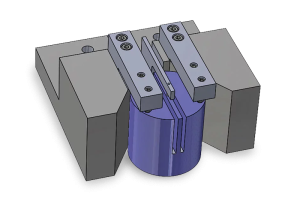

Kugeltrennen

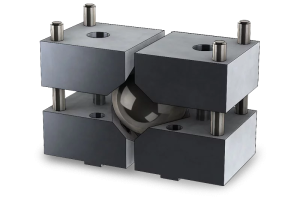

Eine wiederkehrende Problematik bei den Trennphasen bleibt die Haltung der Form sphärischer Teile. Mit diesem Schraubstocktyp auf der CUTLAM®1.1 können Kugeln bis zu einem Durchmesser von Ø 30 bis Ø 60 mm getrennt werden.

Schnitt mit Doppelscheibe von Glasbohrkernen

Die Verwendung dieser mechanischen Einheit auf der CUTLAM®1.1 ermöglicht die Probeentnahmen mit einem Durchmesser von Ø 70 mm und einer Länge von Ø 50 mm. Dieser Aufbau hat den Vorteil, dass am Ende des Trennvorgangs zwei perfekte parallele Flächen entstanden sind.

VIDEO UND FOTOS

Modernstes Design und Technik

    Nicht vertragsgemäßes Bildmaterial
    DIE DETAILS

    Technische Merkmale und Ausstattung

    Scheibe Ø 305 mm

    * Durchgang unter der Scheibe

    Herunterladen

    Technische Daten CUTLAM®1.1

    Ø Trennscheibe
    250 – 305 mm
    Ø der Welle
    25,4 mm
    Ø der Standardflansche
    80 mm
    Maximum Schnittleistung

    Ø 110 mm (Trennscheibe Ø 305 mm)

    Arbeitskapazität unter der Trennscheibe

    120 mm (Trennscheibe Ø 305 mm)

    Trennmodus
    Manuell
    Schmiermittel
    Umwälzsystem, 60L, auf Rollen, integriertes Reinigungssystem mit Brause außerhalb der Trennkammer
    Motorleistung
    3,8 kW
    Drehzahl
    Variabel, von 1000 bis 4000 U/Min.
    Tisch
    Genutet, behandeltes Gusseisen, 400 x 300 mm
    Rillentyp
    T-Nut 12 mm (2 längs, 2 quer)
    Beleuchtung
    LED
    Schutz
    Durchsichtige Haube mit Verriegelung
    Gehäuse
    Stabiles, Pulvers beschichtetes Stahlgehäuse
    Spannung
    400 Volt – 50 Hz (dreiphasig)
    Abmessung L x H x T
    630 x 650 x 820 mm (H geöffnete Haube: 820 mm)
    Gewicht
    125 kg
    Artikelnummer
    60 CT110 00
    ZUBEHÖR UND OPTIONEN

    Erhältliches Zubehör

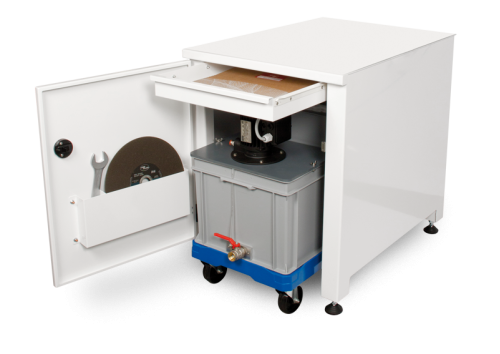

    CUTLAM® Schrank
    60 M0100 00

    Stabiler, lackierter Stahlschrank speziell für die CUTLAM®-Reihe

    Bestehend aus einer Tür mit einem Fach für Werkzeuge und Trennscheiben, einer Schublade oben und einem Raum zum Einstellen des Umwählzkühlsystem. Alles sehr stabil – Füße einstellbar.

    Abmessungen B x H x T: 630 x 800 x 835 mm.

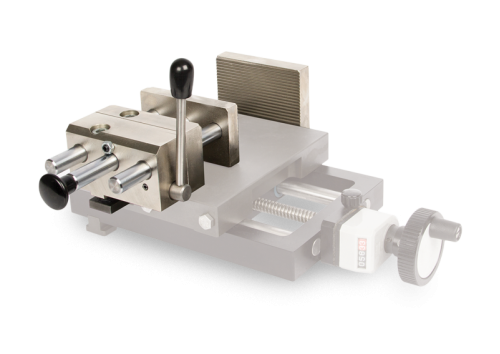

    Doppelklemmsystem Schnellverschluss
    60 CT200 20

    (rechts und links von der Trennscheibe)
    2 x 2 Backen, ohne Sohle für maximale Kapazität
    Backen: B 80 x H 45 mm
    Schraube 12 mm enthalten für T-Nut.
    Hebel links und rechts.

    Doppelklemmsystem mit Schrauben
    60 CT200 40

    (links u. rechts der Trennscheibe)
    2 x 2 Backen, keine Sohle für maximale Kapazität
    Backen: B 80 x H 45 mm
    Schraube: 12 mm enthalten für T-Nut.

    Universalbefestigungselement Ankerblock KOPAL 61
    60 081282 20
    Erhöhung für KOPAL 61
    60 081282 40
    Langer Nocken für KOPAL 61
    60 00285 90

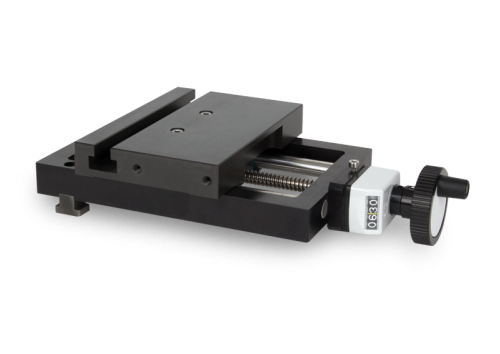

    Quertisch (Verschiebung in X) für Parallelschnitte.
    60 CT205 20

    Manuelle Verschiebung mit Rädchen.
    Vorschub: 100 mm, Anzeigegenauigkei: 0,01 mm.
    Kann sich mit Probenhalter rechts Artikel 60 CT200 20 oder 60 CT200 40.

    Spezifischer einfacher Schraubstock mit Schnellverschluss
    60 CT206 20

    für Transversaltisch 60CT205 20 Hebel rechts.
    Backen: B 80 x H 45 mm

    Ölnebelabsaugvorrichtung - A1
    Ölnebel-Absaugvorrichtung A1
    60 CT204 00

    Das LAM PLAN Vakuumsystem saugt die „verschmutzte“ Luft in der Schneidkammer Ihrer Trennmaschine ab.

    Ein spezieller mehrschichtiger Filter hält die kleinsten Schmutzpartikel zurück und verhindert so deren Ausbreitung in die Atmosphäre.

    Das flüssige Schneidöl wird zur Wiederverwendung in den Tank der Trennmaschine zurückgeführt. (Zu diesem Zweck ist an der Absauganlage eine Absaugung vorgesehen). Ein Patronennachfilter, der sich oberhalb des Absaugsystems befindet, gewährleistet einen hohen Filtrationsgrad von bis zu 99,97%.

    Ein Adapterteil (LAM PLAN Code 60CT20820) wird mitgeliefert, um den Saugschlauch an die Haube der LAM PLAN Trennmaschine anzupassen. Das Vakuumsystem ist auf einem Wagen mit Rädern montiert, was eine einfache Positionierung ermöglicht. Ein Ablassventil, das sich im Wagen befindet, fängt das Kondensat auf.

    Stahl und PVC Distanzringe für Trennscheiben
    • Stahl Ø 32 x 25,4 mm (5 Stück) – 60 00373 90
    • PVC Ø 32 x 25,4 mm (5 Stück) – 60 00374 90
    Nicht vertragsgemäßes Bildmaterial
