Automatische Metallographie
Hochleistungstrennmaschine

trennmaschinen cutlam lam plan 4.0
Haube

Zugang zur Schneidkammer durch eine vollständig versenkbare Abdeckung

Bedienfeld

Auf einem Gelenkarm mit einem Touchscreen

2 Schneidemodi

Kontinuierlich oder sequenziell

PRÄSENTATION

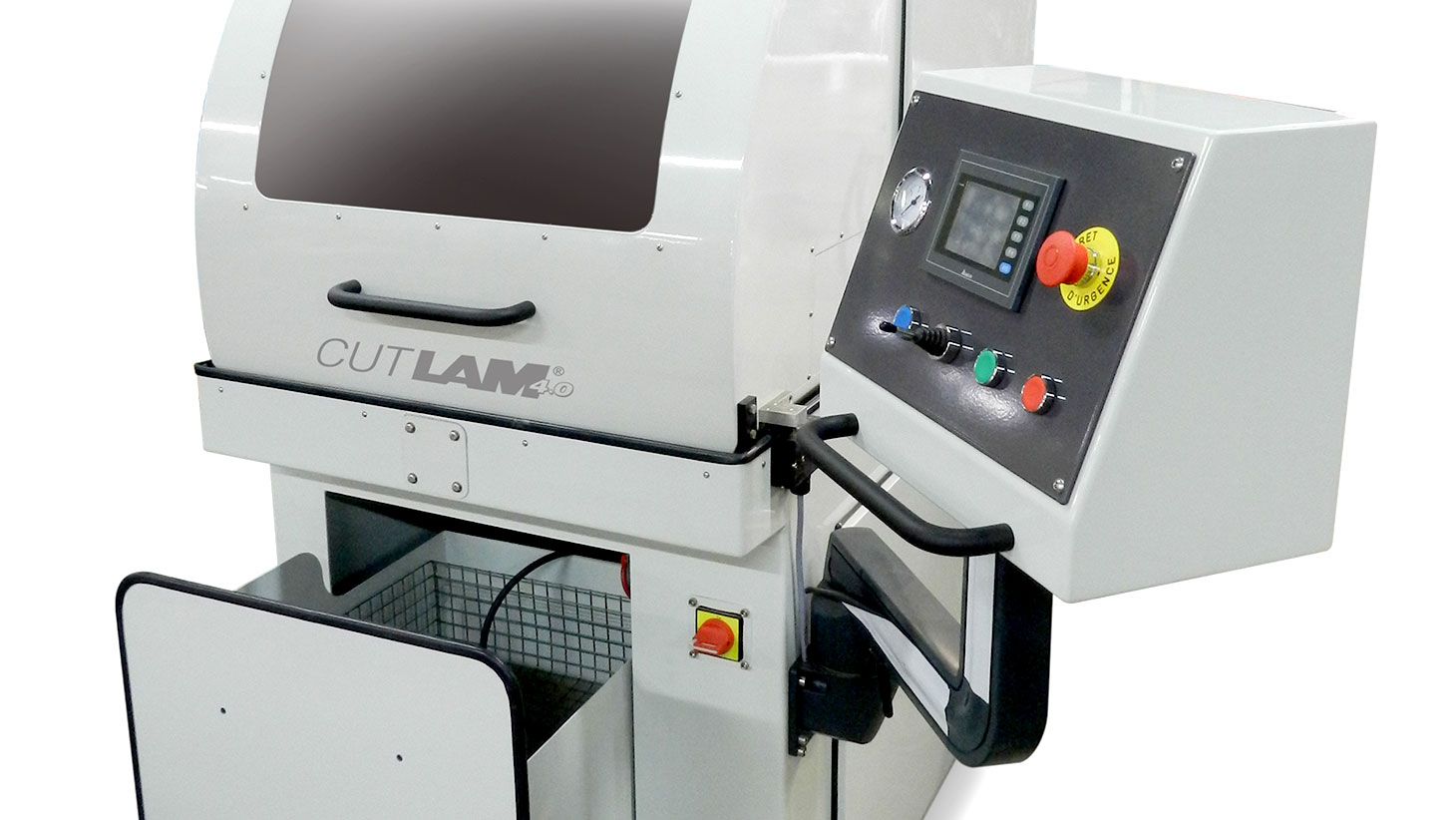

CUTLAM®4.0

Die CUTLAM®4.0 ist für anspruchsvolle Produktionsunternehmen gedacht, die eine zuverlässige, qualitativ hochwertige Ausrüstung für den Dauereinsatz mit hoher Schneidleistung und geringem Platzbedarf suchen.

  • Ø Trennscheibe
    300 bis 400 mm
  • Drehzahl
    1000 bis 4000 U/min.
  • Maximum Schnittkapazität
    Ø 154 mm
  • Abmessung B x H x T
    818 x 1802 x 1280 mm

Die CUTLAM®4.0 ist eine Monoblock-Maschine, die auf einem Pult montiert ist, mit integriertem Rezirkulations-/Dekantierbehälter. Die Absenkung der Schleifscheibe erfolgt vertikal im automatischen Modus (ölpneumatisch) oder manuell per Joystick. Der maximale Hub beträgt 240 mm.

Die CUTLAM®4.0 ist für den intensiven Einsatz bei schweren Werkstücken geeignet und mit einem leistungsstarken 5,5 kW Motor ausgestattet. Die Drehzahl der Schleifscheibe ist von 1000 bis 4000 U/min sowie die Vorschubgeschwindigkeit variabel, es stehen 2 Schnittmodi zur Verfügung: automatisch sequentiell mit einstellbarer Frequenz oder kontinuierlich.

Ein Endschalter stoppt die Maschine und steuert das automatische Hochfahren der Schleifscheibe am Ende des Zyklus.

Die Steuerung ist einfach und intuitiv und erfolgt zentral über einen 5,7-Zoll-Touchscreen, der auf einer gelenkigen Konsole montiert ist.

Die Haube lässt sich an allen drei Seiten öffnen, so dass auch große und schwere Werkstücke problemlos geladen werden können, und die abnehmbaren Klappen links und rechts ermöglichen das Trennen von Stangen.

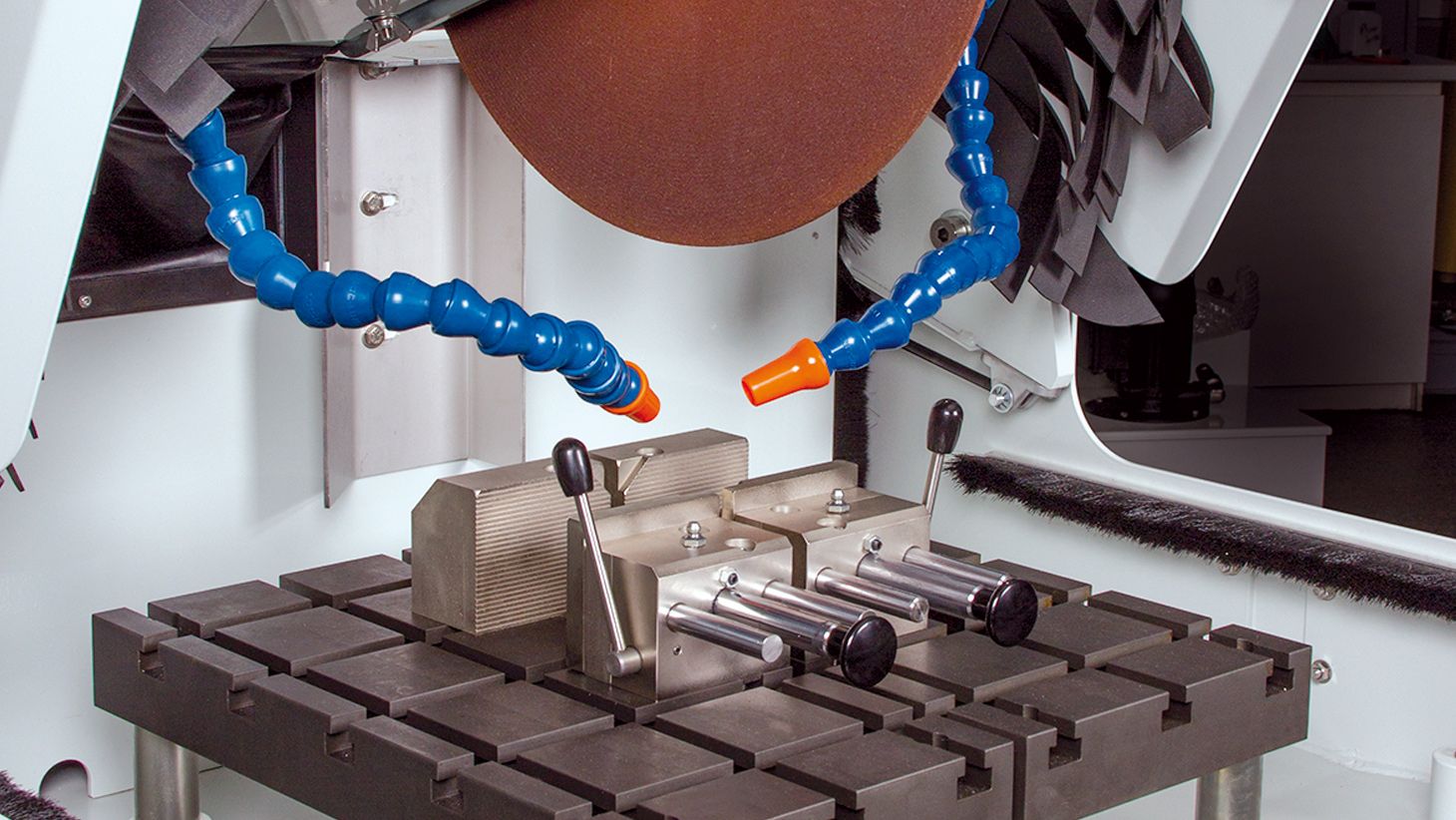

Der breite gusseiserne Schraubstocktisch mit 6 Längs- und 5 Quernuten kann optional in der X- und Y-Achse verfahren werden.

Das Mehrpunkt-Kühlmittelsystem an der Schleifscheibe und den Werkstücken sorgt für eine hervorragende Kühlung für qualitativ hochwertige Schnitte und gleichbleibende Ergebnisse.In der Originalkonfiguration wird der Arbeitsbereich durch einen schwenkbaren Spot beleuchtet und für die Reinigung wird eine integrierte Handbrause mitgeliefert, die außerhalb des Schneidbereichs aufbewahrt wird.

Um Ihre Ausrüstung entsprechend Ihrer Tätigkeit zu optimieren, sind zahlreiche Zubehörteile und Optionen erhältlich.

VIDEO UND FOTOS

Modernstes Design und Technik

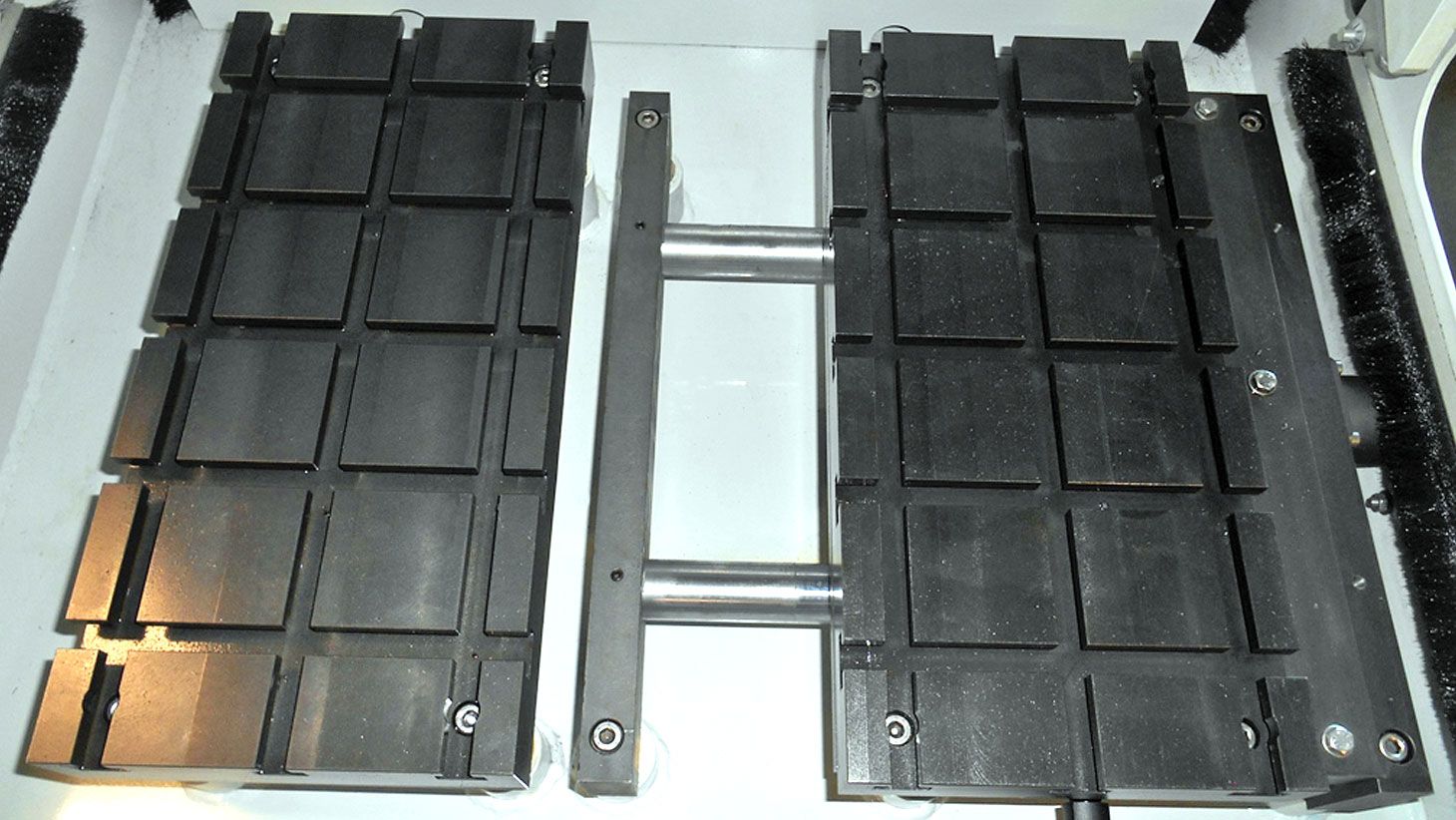

X-Achse Kreuztisch, Hub 120 mm

X-Achse Kreuztisch, Hub 120 mm

    Nicht vertragsgemäßes Bildmaterial
    DIE DETAILS

    Technische Merkmale und Ausstattung

    Scheibe Ø 400 mm

    *Durchgang unter Scheibe

    Option

    • Positionierlaser
      60 CT403 00

    Maschinenvarianten

    • Tisch, manuell quer verschiebbar (X-Achse) Vorschub 120 mm
      60 CT40A 10
    • Tisch, manuell längs verschiebbar (Y-Achse) Vorschub 180 mm
      60 CT40A 20

    Herunterladen

    Technische Daten CUTLAM®4.0

    Ø Trennscheibe
    300 bis 400 mm
    Ø der Welle
    25,4 mm
    Ø Flansche
    100 mm
    Maximum Schnittkapazität
    Ø 154 mm oder 145 x 160 mm oder 90 x 275 mm (Scheibe Ø 400 mm) + Öffnung links und rechts für lange Teile
    Arbeitskapazität unter Scheibe
    190 mm (Scheibe Ø 400 mm)
    Trennmodus
    Manuell
    Kühlung
    Umwälzsystem, 140L, auf Rollen integriertes Reinigungssystem, mit Brause außerhalb der Trennkammer
    Motorleistung
    5,5 kW
    Drehzahl
    1000 bis 4000 U/min.
    Vorschubgeschwindigkeit des Arms
    5 bis 200 mm U/min beim Schnitt
    Tisch
    Doppelnut, behandelter Guss, 400 x 400mm
    Nuten typ
    T 12 mm (6 längslaufende, 5 querlaufende)
    Beleuchtung
    LED
    Schutz
    Haube mit Sicherheitsverriegelung
    Gehäuse
    Epoxid beschichteter Stahl
    Pneumatik
    Gefilterte Druckluft 5µ, 6 bar
    Leistung
    6 kW kumuliert
    Verbrauch
    24 Ah
    Spannung
    400 Volt – 50 Hz (dreiphasig)
    Abmessung B x H x T
    818 (+300 mm mit Steuertafel) x 1802 x 1280 mm
    Gewicht
    650 kg
    Artikelnummer
    60 CT40A 00
    ZUBEHÖR UND OPTIONEN

    Erhältliches Zubehör

    Doppelklemmsystem Schnellverschluss
    60 CT200 20

    (rechts und links von der Trennscheibe) 2 x 2 Backen, ohne Sohle für maximale Kapazität Backen: B 80 x H 45 mm Schraube 12 mm enthalten für T-Nut. Hebel links und rechts.

    Doppelklemmsystem Schnellverschluss
    60 CT400 20

    (rechts und links von der Trennscheibe)
    2 x 2 Backen, ohne Sohle für maximale Kapazität.
    Backen: B 80 x H 70 mm
    Schraube 12 mm enthalten für T-Nut. Hebel links und rechts.

    Doppelklemmsystem mit Schrauben
    60 CT200 40

    (links u. rechts der Trennscheibe)
    2 x 2 Backen, keine Sohle für maximale Kapazität
    Backen: B 80 x H 45 mm
    Schraube: 12 mm enthalten für T-Nut.

    Universalbefestigungselement Ankerblock KOPAL 61
    60 081282 20
    Erhöhung für KOPAL 61
    60 081282 40
    Langer Nocken für KOPAL 61
    60 00285 90
    Stahl und PVC Distanzringe für Trennscheiben
    • Stahl Ø 32 x 25,4 mm (5 Stück) – 60 00373 90
    • PVC Ø 32 x 25,4 mm (5 Stück) – 60 00374 90
    Ölnebelabsaugvorrichtung - A1
    Ölnebel-Absaugvorrichtung A1
    60 CT204 00

    Das LAM PLAN Vakuumsystem saugt die „verschmutzte“ Luft in der Schneidkammer Ihrer Trennmaschine ab.

    Ein spezieller mehrschichtiger Filter hält die kleinsten Schmutzpartikel zurück und verhindert so deren Ausbreitung in die Atmosphäre. Das flüssige Schneidöl wird zur Wiederverwendung in den Tank der Trennmaschine zurückgeführt. (Zu diesem Zweck ist an der Absauganlage eine Absaugung vorgesehen). Ein Patronennachfilter, der sich oberhalb des Absaugsystems befindet, gewährleistet einen hohen Filtrationsgrad von bis zu 99,97%. Ein Adapterteil (LAM PLAN Code 60CT20820) wird mitgeliefert, um den Saugschlauch an die Haube der LAM PLAN Trennmaschine anzupassen. Das Vakuumsystem ist auf einem Wagen mit Rädern montiert, was eine einfache Positionierung ermöglicht. Ein Ablassventil, das sich im Wagen befindet, fängt das Kondensat auf.

    Nicht vertragsgemäßes Bildmaterial
