Automatische, programmierbare Trennmaschine mit hoher Kapazität – 2 oder 3 Achsen

trennmaschinen cutlam 5
Arm schneiden
Er kombiniert 2 motorisierte Bewegungen
Schneiden durch aufeinanderfolgende Eintauch- und Translationsvorgänge
Smartmotion
Intelligentes Futtermittel-Management-System
PRÄSENTATION

CUTLAM®5.0

Die CUTLAM®5.0 ist eine Maschine aus einem Block mit integrierter Umwälz-/Absetzbehälter. Bei den automatischen programmierbaren Trennmaschinen mit hoher Kapazität hat sie die ultimative Ausstattung. Leistung und fortschrittliche Lenkung der Trennphasen garantieren Effizienz und erstklassigen Wirkungsgrad.

  • Ø Trennscheibe
    355 mm
  • Drehzahl
    1000 bis 4000 U/min.
  • Maximum Schnittkapazität
    Ø 127 mm
  • Abmessung B x H x T
    877 x 1727 x 1800 mm

Verschiebung Trennscheibe und Tisch

Original ausgestattet mit einer Scheibe Ø 355 mm für automatische vertikale und Längsbewegung. Optional erfolgt die automatische Querbewegung durch Verschiebung des Tisches.

Steuerung

Die Programmierung erfolgt über einen großen Touchscreen mit graphischer bebilderter Schnittstelle für intuitive Bedienung und blitzschnelles Eingreifen. Alle Positionier- und Trennparameter bleiben auf dem Bildschirm sichtbar. Schnellpositionierung des Trennpunkts über Joystick.

Im internen Speicher dieses Geräts können 300 Programme gespeichert werden, die mittels USB-Port importiert / exportiert werden können.

Einfache

Programmierung Die Maschine zeigt auf dem Bildschirm die nötigen und möglichen Fahrwege je nach Positionierung des Teils auf dem Tisch und Abmessungen. Diese Informationen können gespeichert werden.

Alle Trennmodi sind möglich

– Trennen im automatischen oder manuellen Modus.

– Dieses System mit automatischem kontinuierlichem Schnitt und intelligenter Vorschublenkung hat zahlreiche Vorteile:

  • Voreingestellte Vorschubgeschwindigkeit, die automatisch reduziert wird, wenn das Trenn-Drehmoment sich erhöht und dann wieder auf den Sollwert zurückgeht, sobald die Last auf den Motor wieder nachlässt.
  • Verbesserung der Trennqualität durch Begrenzung der thermischen Schäden an den Teilen. Erleichtertes Trennen von Teilen mit ungleichmäßigen Formen und/oder aus Material mit heterogener Härte. Kein Scheibenbruch aufgrund von Überlastung. Dauerhafte Arbeit bei maximaler Vorschubgeschwindigkeit – keine Bruchgefahr.

– Sequentielles automatisches Schneiden für bessere Kühlung.

– Tauchschneiden, Translationsschneiden und Schneiden in aufeinanderfolgenden Durchgängen.

– Wiederholende parallele Schnitte.

Ausrüstung

Ein Schmierung/Kühlungsbehählter mit hohem Fassungsvermögen (140L) unter der Maschine.

Ein Mehrpunkt-Benetzungssystem auf Scheibe und Teil gewährleistet eine gute Kühlung auch bei intensiver Nutzung. Eine Brause außer der Maschine ermöglicht eine schnelle Reinigung.

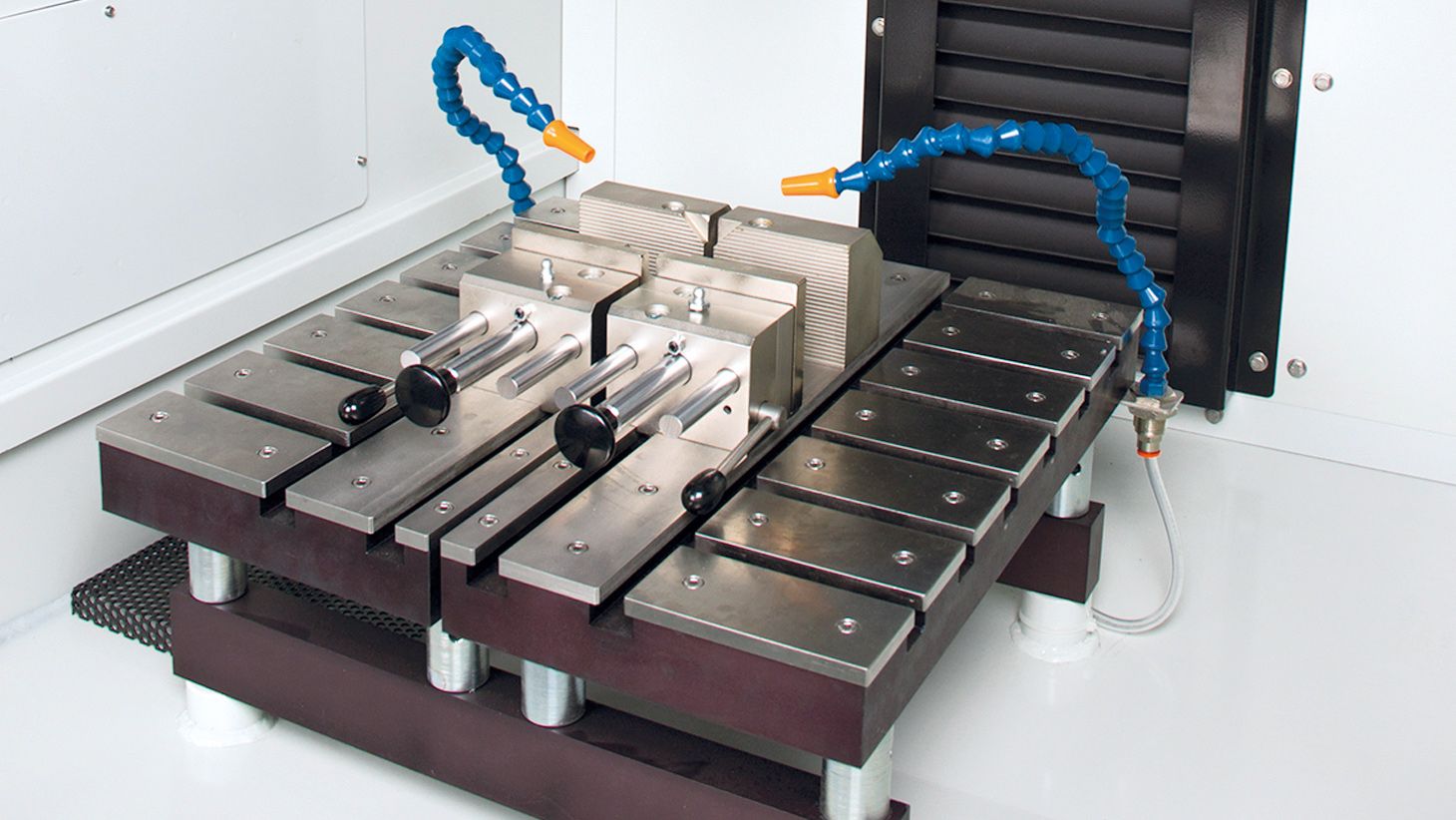

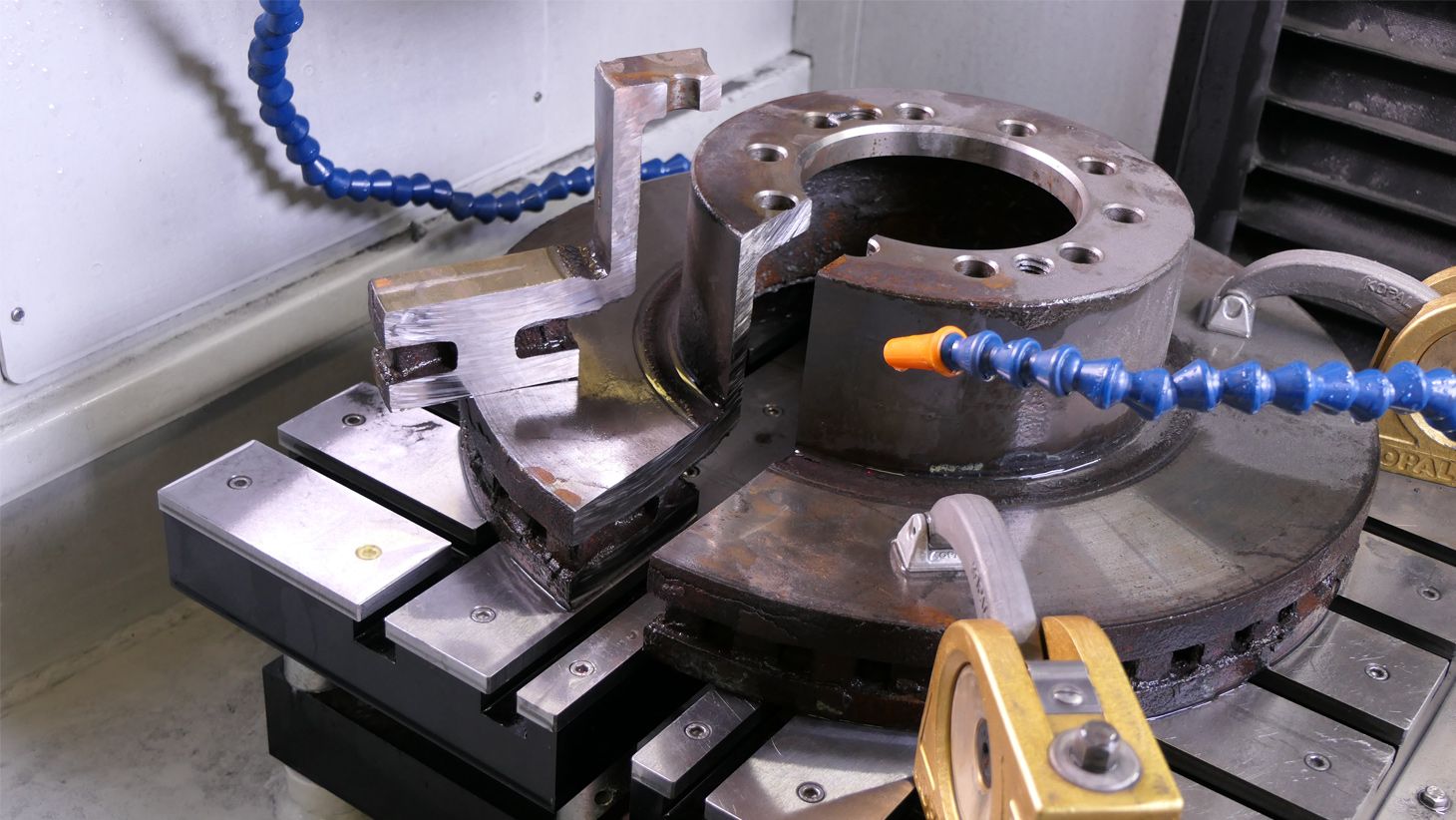

Großer Trenntisch B 408 x T 422 mm aus 2 einzelnen Kammern.
4 Längsnuten und 6 Quernuten für jedes Befestigungssystem optional oder auf dem Markt erhältlich.

VIDEO UND FOTOS

Modernstes Design und Technik

Geräumiger Schneidraum B 408 x T 422 mm und Öffnung nach links und rechts um langen Stangen zu schneiden.

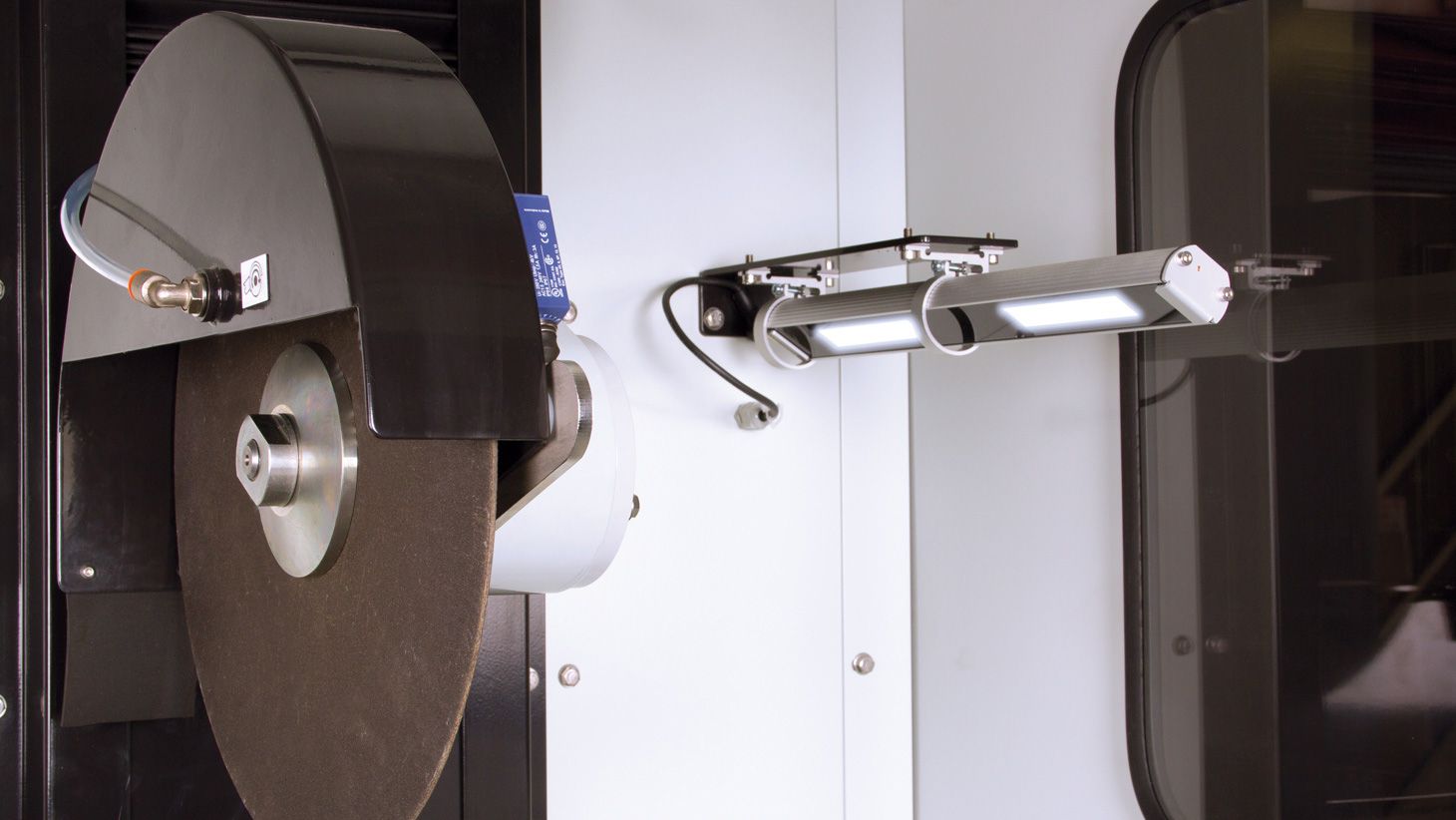

Gute Ausleuchtung des Schnittbereichs durch LED

    Nicht vertragsgemäßes Bildmaterial
    DIE DETAILS

    Technische Merkmale und Ausstattung

    Scheibe Ø 355 mm

    *Durchgang unter Scheibe

    Optionen

    • Maschine mit einer Trennscheibe Ø 400 mm ausgerüstet
      60 CT503 00
    • Positionierlaser
      60 CT506 00

    Maschinenvarianten

    • Tisch mit automatischer Querverschiebung (X-Achse)
      Vorschub 120 mm – Vorschubgenauigkeit 0,05 mm
      60 CT50A 10
    • Maschine mit automatischem X-Tisch 380 mm
      Vorschubgenauigkeit 0.05
      60 CT50A 100

    Herunterladen

    Technische Daten CUTLAM®5.0

    Ø Trennscheibe

    355 mm (*400 mm wahlweise)

    Ø der Welle
    25,4 mm
    Ø Flansche
    100 mm
    Maximum Schnittkapazität

    Ø 127 mm (Scheibe Ø 355 mm) + Öffnung links und rechts für lange Teile

    Durchgang unter Scheibe

    252.5 mm (Scheibe Ø 355 mm)

    Senkrechte Verschiebung

    Achse Z Fahrweg 350 mm Geschwindigkeit. 0,1 bis 25 mm/sec Schnellvorschub 50 mm/sec

    Längsverschiebung

    Achse Y Fahrweg 350mm Geschwindigkeit 0,1-25 Schnellvorschub 50 mm/sec

    Querverschiebung

    Achse X Fahrweg 120 mm (optional)

    Kühlung

    Umwälzsystem, 140 L, auf Rollen, Pumpe 1500 L/Stunde integriertes Reinigungssystem mit Brause außerhalb der Schnittkammer

    Motorleistung
    5,5 kW
    Drehzahl

    1000 bis 4000 U/min.

    Tisch

    Behandelter Aluminium, rostfreie Stahl und austauchbare Teile B408 x T422 mm

    Nuten typ

    T-Form 12 mm (4 längslaufende, 6 querlaufende)

    Beleuchtung

    LED

    Schutz

    Haube mit Sicherheitsverriegelung

    Gehäuse

    Epoxid beschichteter Stahl

    Leistung

    12 kW

    Verbrauch
    32 Ah
    Spannung

    400 Volt – 50 Hz (dreiphasig)

    Abmessung B x H x T

    877 (+600 mm mit Steuertafel)
    x 1727 x 1800 mm ((H offene Haube 2272)

    Gewicht
    750 kg
    Artikelnummer
    60 CT50A 00
    ZUBEHÖR UND OPTIONEN

    Erhältliches Zubehör

    Doppelklemmsystem Schnellverschluss
    60 CT200 20

    (rechts und links von der Trennscheibe)
    2 x 2 Backen, ohne Sohle für maximale Kapazität.
    Backen: B 80 x H 45 mm
    Schraube 12 mm enthalten für T-Nut.
    Hebel links und rechts.

    Doppelklemmsystem Schnellverschluss
    60 CT400 20

    (rechts und links von der Trennscheibe)
    2 x 2 Backen, ohne Sohle für maximale.
    Kapazität Backen: B 80 x H 70 mm
    Schraube 12 mm enthalten für T-Nut.
    Hebel links und rechts.

    Doppelklemmsystem mit Schrauben
    60 CT200 40

    (links u. rechts der Trennscheibe)
    2 x 2 Backen, keine Sohle für maximale Kapazität.
    Backen: B 80 x H 45 mm
    Schraube: 12 mm enthalten für T-Nut.

    Universalbefestigungselement Ankerblock KOPAL 61
    60 081282 20
    Erhöhung für KOPAL 61
    60 081282 40
    Langer Nocken für KOPAL 61
    60 00285 90
    Stahl und PVC Distanzringe für Trennscheiben
    • Stahl Ø 32 x 25,4 mm (5 Stück) – 60 00373 90
    • PVC Ø 32 x 25,4 mm (5 Stück) – 60 00374 90
    Ölnebelabsaugvorrichtung - A1
    Ölnebel-Absaugvorrichtung A1
    60 CT204 00

    Das LAM PLAN Vakuumsystem saugt die „verschmutzte“ Luft in der Schneidkammer Ihrer Trennmaschine ab.

    Ein spezieller mehrschichtiger Filter hält die kleinsten Schmutzpartikel zurück und verhindert so deren Ausbreitung in die Atmosphäre. Das flüssige Schneidöl wird zur Wiederverwendung in den Tank der Trennmaschine zurückgeführt. (Zu diesem Zweck ist an der Absauganlage eine Absaugung vorgesehen). Ein Patronennachfilter, der sich oberhalb des Absaugsystems befindet, gewährleistet einen hohen Filtrationsgrad von bis zu 99,97%. Ein Adapterteil (LAM PLAN Code 60CT20820) wird mitgeliefert, um den Saugschlauch an die Haube der LAM PLAN Trennmaschine anzupassen. Das Vakuumsystem ist auf einem Wagen mit Rädern montiert, was eine einfache Positionierung ermöglicht. Ein Ablassventil, das sich im Wagen befindet, fängt das Kondensat auf.
