Spannsystem und Zubehör CUTLAM®

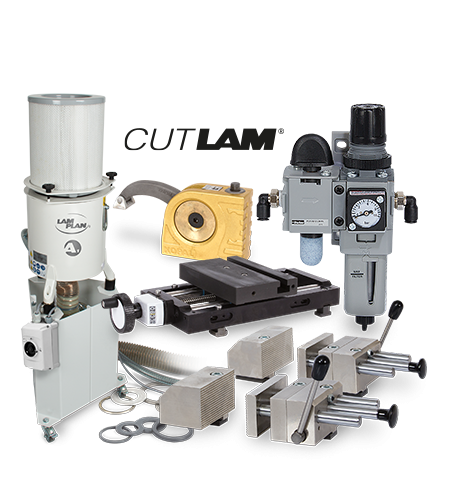

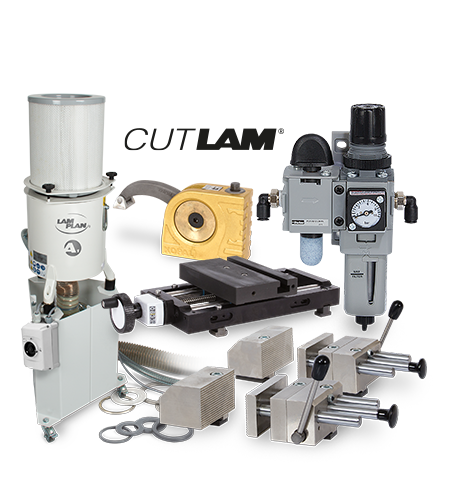

Schraubstöcke, Klemmen und Zubehör für das CUTLAM®-Trennmaschinenprogramm

Schraubstöcke, Klemmen und Zubehör für das CUTLAM®-Trennmaschinenprogramm

Zubehör für CUTLAM®1.1, 3.1, 4.0 und 5.0

Doppelklemmsystem Schnellverschluss (rechts und links von der Trennscheibe)

60 CT200 20
Für CUTLAM®1.1, 3.1, 4.0 und 5.0 Maschinen

2 x 2 Backen, ohne Sohle für maximale Kapazität.
Backen: B 80 x H 45 mm
Schraube: 12 mm enthalten für T-Nut.
Hebel links und rechts.

Doppelklemmsystem mit Schrauben (links u. rechts der Trennscheibe)

60 CT200 40
Für CUTLAM®1.1, 3.1, 4.0 und 5.0 Maschinen

2 x 2 Backen, keine Sohle für maximale Kapazität
Backen: B 80 x H 45 mm
Schraube: 12 mm enthalten für T-Nut.

Doppelklemmsystem Schnellverschluss (rechts + links der Scheibe)

60 CT400 20
Für CUTLAM® 4.0 und 5.0 Maschinen

2 x 2 Backen, ohne Sohle für maximale Kapazität
Backen: B 80 x H 70 mm
Schraube 12 mm enthalten für T-Nut.
Hebel links und rechts.

Spezifischer einfacher Schraubstock mit Schnellverschluss

60 CT206 20
Für CUTLAM®1.1 Maschine

Für Transversaltisch 60CT205 20
Hebel rechts.
Backen: B 80 x H 45 mm

Spezieller Probenhalter mit Schnellverschluss

60 CT306 20
Für CUTLAM®3.1 Maschine

Für Transversaler Tisch 60CT31A 20 und 60 CT31A 30.
Hebel links.
Backen: B 80 x H 45 mm

Quertisch (Verschiebung in X) automatisch

60 CT31A 30
Für CUTLAM®3.1 Maschine

Vorschub: 150 mm

Quertisch (Verschiebung in X)

60 CT31A 20
Für CUTLAM®3.1 Maschine

Manuelle Verschiebung über Rädchen.
Vorschub: 150 mm
Anzeigegenauigkeit 0,01 mm.
Kann sich mit Probenhalter rechts – Artikel 60 CT200 20 oder 60 CT200 40 zusammensetzen.

Quertisch (Verschiebung in X) für Parallelschnitte.

60 CT205 20
Für CUTLAM®1.1 Maschine

Manuelle Verschiebung mit Rädchen.
Vorschub: 100 mm
Anzeigegenauigkei: 0,01 mm.
Kann sich mit Probenhalter rechts – Artikel 60 CT200 20 oder 60 CT200 40.

Universalbefestigungselement Ankerblock KOPAL 61

60 081282 20
Für CUTLAM®1.1, 3.1, 4.0 und 5.0 Maschinen

Erhöhung für KOPAL 61

60 081282 40
Für CUTLAM®1.1, 3.1, 4.0 und 5.0 Maschinen

Langer Nocken für KOPAL 61

60 00285 90
Für CUTLAM®1.1, 3.1, 4.0 und 5.0 Maschinen

Stabiler, lackierter Stahlschrank speziell für die CUTLAM®-Reihe

Bestehend aus einer Tür mit einem Fach für Werkzeuge und Trennscheiben, einer Schublade oben und einem Raum zum Einstellen des Umwählzkühlsystem. Alles sehr stabil – Füße einstellbar.

Für CUTLAM®1.1 Maschine
Abmessungen L x H x T: 630 x 800 x 835 mm 60 M0100 00
Für CUTLAM®3.1 Maschine
Abmessungen L x H x T: 700 x 800 x 1050 mm 60 M0310 00

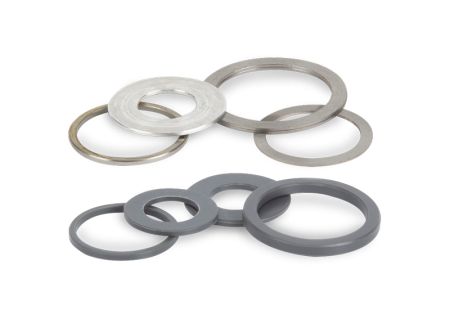

Stahl und PVC- Distanzringe für Trennscheiben

Stahl und PVC- Distanzringe für Trennscheiben (5 Stück)

Für CUTLAM®1.1, 3.1, 4.0 und 5.0 Maschinen
Stahl Ø 32 x 25,4 mm 60 00373 90
PVC Ø 32 x 25,4 mm 60 00374 90

Kit Filterregler für Luftdruck

60 00375 90
Für CUTLAM® 4.0 und 5.0 Maschinen

Unerlässlich, um den Kreislauf der Maschinen von Verunreinigungen zu schützen. Kompatibel mit CUTLAM® 4.0/5.0, PRESSLAM® 1.1, SMARTLAM® 3.0, MASTERLAM® 1.0/1.1/3.0.

Ölnebel-Absaugvorrichtung A1

60 CT204 00
Für CUTLAM® 1.1, 3.1, 4.0 und 5.0 Maschinen

Das LAM PLAN Vakuumsystem saugt die „verschmutzte“ Luft in der Schneidkammer Ihrer Trennmaschine ab.

Ein spezieller mehrschichtiger Filter hält die kleinsten Schmutzpartikel zurück und verhindert so deren Ausbreitung in die Atmosphäre.

Das flüssige Schneidöl wird zur Wiederverwendung in den Tank der Trennmaschine zurückgeführt. (Zu diesem Zweck ist an der Absauganlage eine Absaugung vorgesehen). Ein Patronennachfilter, der sich oberhalb des Absaugsystems befindet, gewährleistet einen hohen Filtrationsgrad von bis zu 99,97%.

Ein Adapterteil (LAM PLAN Code 60CT20820) wird mitgeliefert, um den Saugschlauch an die Haube der LAM PLAN Trennmaschine anzupassen.

Das Vakuumsystem ist auf einem Wagen mit Rädern montiert, was eine einfache Positionierung ermöglicht.

Ein Ablassventil, das sich im Wagen befindet, fängt das Kondensat auf.

Technische Merkmale

  • Maximaler Luftdurchsatz: 245 m3/Stunde
  • Geräuschpegel: 61 dBa
  • Drehzahl: 2810 U/min
  • Höhe: 1180 mm
  • Abmessungen am Boden: 460 mm x 460 mm
  • Geliefert mit 2 Meter Schlauch Ø 80 mm
  • Stromversorgung: 400V 3 Phasen – 50 Hz
  • Gewicht der Anlage: 33 kg
