Automatische Poliermaschine mit Einzel-oder Zentralandruck

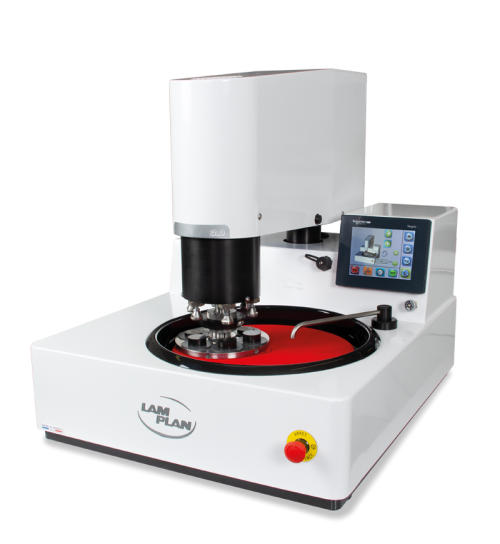

masterlam 3 lam plan poliermaschinen
LEISTUNGSSTARKER ZENTRALER UND INDIVIDUELLER DRUCKKOPF

Probenhalter mit 6 Fächern.

5,7″ TOUCHSCREEN

Bildschnittstelle.

Speicherung von Programmen mit bis zu 8 separaten Schritten.

USB-PORT

Programm-Export-Speicher.

PRÄSENTATION

SMARTLAM®

Automatische Einscheiben-Poliermaschine Ø250 bis 300 mm mit 2 Drehrichtungen und variabler Geschwindigkeit.

  • Ø cArbeitsscheiben
    250 – 300 mm
  • Drehgeschwindigkeit der Scheibe
    0 bis 650 U/min.
  • Kapazität
    Probengröße 6 x Ø 40 mm
    und 6 X Ø 50 mm
  • Programmierung
    60 speicherbare Programme

Diese Maschine bietet alle Funktionen, die die MASTERLAM® Reihe und enthält noch einen spezifischen „Kombikopf“. Das Modell MASTERLAM®3.0 ist die Poliermaschine, die keine Zugeständnisse macht – Polieren mit Zentralandruck, Einzelandruck oder auch “stop côte” (Materialabtragkontrol).

Das Modell MASTERLAM®3.0 nutzt die gleiche Technologie wie das Modell MASTERLAM®1.0. Dieser Aufbau hat einen Leistungsfähigen Kopf mit Zentral- und Einzelandruck aus 6 Zylinder.

Die Probenhalter lassen sich schnell austauschen und der Druckmodus wird direkt über den Bildschirm ohne Manipulationen am Kopf gesteuert. So ist das Umschalten von einem Modus in den anderen innerhalb weniger Sekunden möglich.

MASTERLAM®3.0 sehr vielseitig – metallographische Suchanwendungen oder Produktionsprüfung.

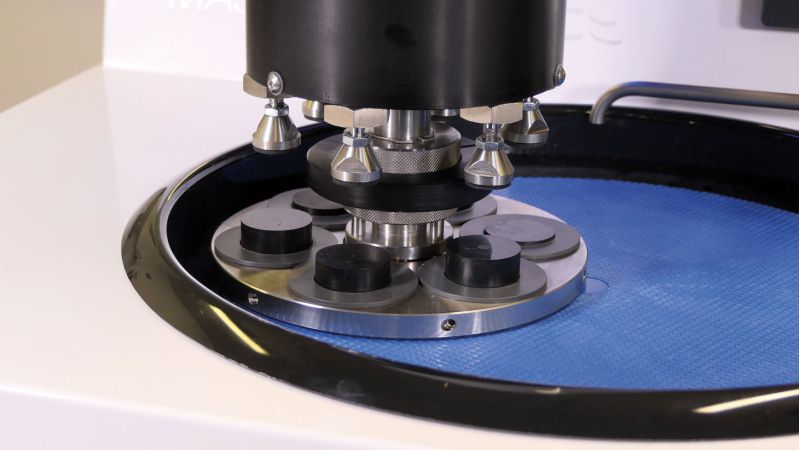

Zentraldruck

Zentraldruck

Individueller Druck

Individueller Druck
VIDEO UND FOTOS

Modernstes Design und Technik

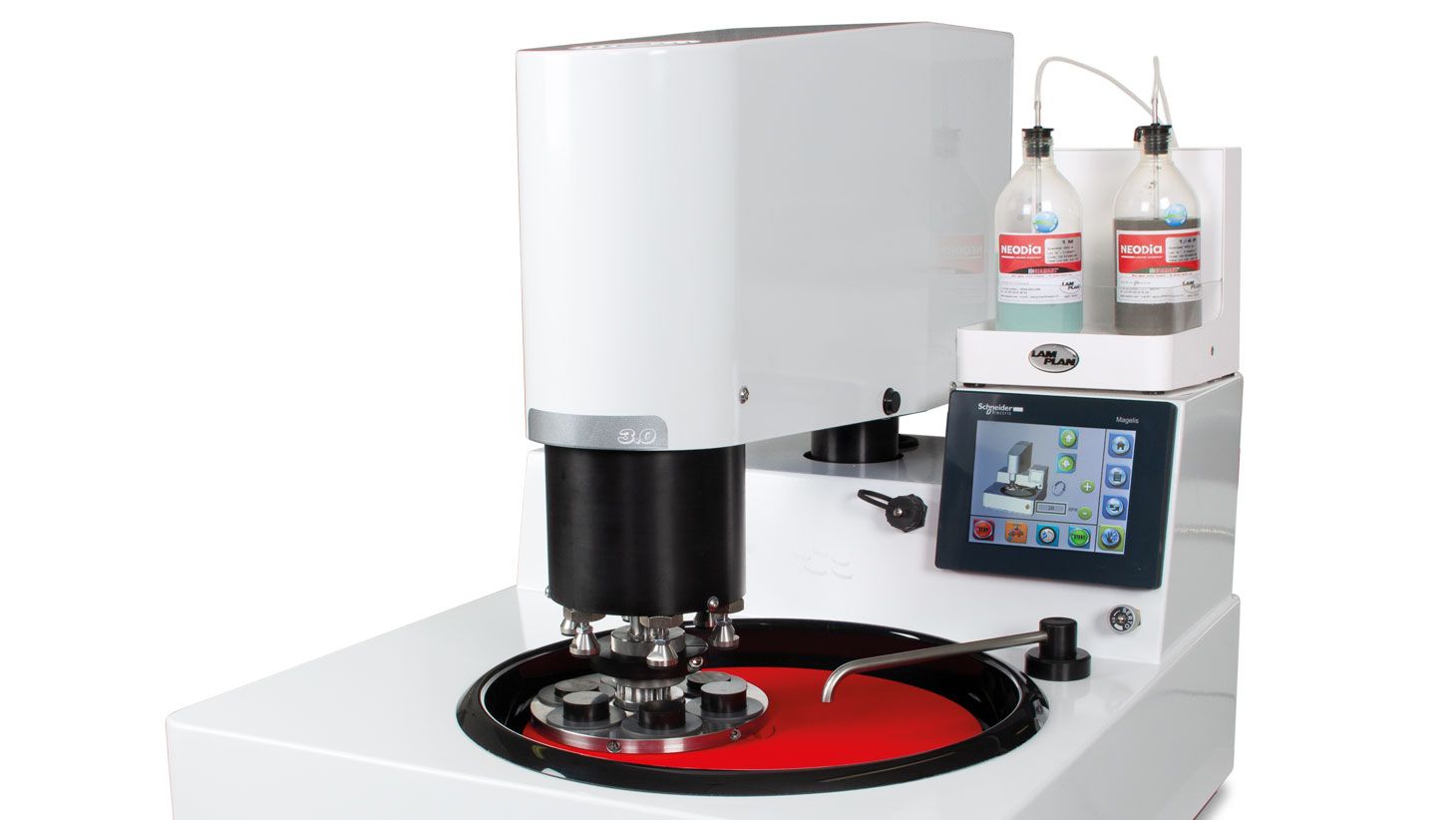

Dosierspender DISTRILAM® (4 Kreisläufe)
    Nicht vertragsgemäßes Bildmaterial
    DIE DETAILS

    Technische Merkmale und Ausstattung

    Optionen

    • MASTERLAM®3.0 mit Abtragskontrolle
      60 ML30S C0
    • MASTERLAM® 3.0 für PE 6 x Ø 60 mm
      60 ML30M 00

    Herunterladen

    Technische Daten MASTERLAM®3.0

    Arbeitsscheiben
    Ø 250 – 300 mm
    Gehäuse
    Epoxid beschichteter Stahl
    Becken
    Abnehmbar, aus Harz, leichtere Reinigung
    Steuerung
    5,7″-Farb-Touchscreen
    Drehgeschwindigkeit der Scheibe
    Variabel von 20 bis 650 U/min. Zwei Drehrichtungen
    Drehgeschwindigkeit des Kopfes
    Variabel von 10 bis 150 U/min.
    Anwendbare Last
    5 bis 400 N Zentraldruck
    5 bis 400 N individueller Druck
    Kapazität
    Probengröße 6 x Ø 40 mm
    Probengröße 1 – 6 x Ø 50 mm
    Beleuchtung des Arbeitsbereichs
    LED
    Wasserzulauf
    Herausnehmbarer Stock mit Flusskontrolle und Sicherheits-Magnetventil
    Programmierung
    60 speicherbare Programme, USB-Buchse für Programmsicherung und Ethernet-Buchse für Netzwerke
    Leistung
    1.1 kW
    Spannung
    230 V – 50 Hz Einphasig
    Pneumatischer Vorschub
    6 bar
    Abmessung L x H x T
    550 x 670 x 670 mm<
    Gewicht
    85 kg
    Artikelnummer
    60 ML300 00
    ZUBEHÖR UND OPTIONEN

    Erhältliches Zubehör

    Outil de dressage Cameo disk®
    Schleifstein CAMEO® DISK Platinium
    06 MLCA1 60

    Für automatische Poliermaschinen

    Automatische Dosierspender DISTRILAM®
    60 MLD00 00

    Der automatische Dosierspender DISTRILAM® wird über einen Stecker direkt vom Bildschirm der Maschine aus gesteuert. Es wird sofort von allen MASTERLAM®-Poliermaschinen erkannt. Das Dosiergerät ist mit vier unabhängigen Kreisläufen ausgestattet, die aus drei Standard-Schlauchpumpen für die präzise Dosierung von Diamantflüssigkeiten und einer Schlauchpumpe mit höherer Förderleistung für die Dosierung von Schmiermittel oder einem kolloidalen Schleifmittel bestehen. Es funktioniert ohne Druckluft oder elektrischen Anschluss. Das automatische Dosiergerät DISTRILAM® ist ein unverzichtbares Zubehör für den automatisierten Einsatz von MASTERLAM®.

    Diese Vorrichtung garantiert reproduzierbare Arbeit und einen sparsamen Umgang mit Verbrauchsmaterial.

    Besteht aus: Dosiergerät, Maschinenanschluss, 4-stimmiger Dosierdüse auf Magnetfuß und 4 Kunststoffflaschen.

    Durchsichtige Sicherheitshaube
    60 MLEP0 00

    Die Sicherheitshaube ist eine komplett durchsichtige Schutzhaube, kompatibel mit der ganzen MASTERLAM® Reihe. Beim Öffnen wird jede Bewegung der Maschine unterbrochen*, sie bietet integralen Schutz gemäß den Normen 2006/42/EG und 2004/108/EG. Zugriff auf die Scheibe der Maschine ist ohne zusätzlichen Platzbedarf auf der Arbeitsfläche möglich. 2 Gaszylinder an der Seite unterstützen das Öffnen. Der Touchscreen befindet sich außerhalb des gesicherten Bereiches. So bleibt die Steuerung der MASTERLAM® zugänglich. Bei den MASTERLAM®1.0 und 3.0 wurde der Steuerbildschirm nach rechts verlegt, deshalb müssen 195 mm zu der Maschinenbreite hinzugerechnet werden.

    *Die durchsichtige Sicherheitshaube erlaubt im manuellen Modus das Drehen der Scheibe.

    Platzbedarf für MASTERLAM® 1.0 und 3.0
    Breite 770 mm, Höhe 910 mm

    Aluminium Trägerscheibe
    • Trägerscheibe Ø 250 mm – 08 8270300
    • Trägerscheibe Ø 300 mm – 08 8270400
    Metallspannring für Scheibe
    • für Scheibe Ø 250 mm – 60 SL00490
    • für Scheibe Ø 300 mm – 60 SL00690
    • für Scheibe Ø 305 mm – 60 SL00790
    Reduzierringe
    60 ML081 90

    Für Scheibe Ø 250 mm

    Spritzschutzring
    60 ML08091
    Distanzringe
    Distanzringe
    • Kit 6 Distanzringe Ø 40 mm – 06 MLIK5 00
    • Kit 6 Distanzringe Ø 30 mm – 06 MLIK2 00
    • Kit 6 Distanzringe Ø 25,4 mm – 06 MLIK1 10
    • Kit 6 Distanzringe 1-1/4″ – 06 MLIK3 10
    • Kit 6 Distanzringe 1-1/2″ – 06 MLIK4 10
    Probenhalter Zentralandruck
    Probenhalter Zentralandruck
    • PC Ø 160 mm mit 6 Tropfenformen Ø 20 bis 40 mm – 06 MLC10 00
    • PC Ø 160 mm / 9 Formen Ø 30 mm – 06 MLC30 00
    • PC Ø 160 mm / 6 Formen Ø 40 mm – 06 MLC40 00
    • PC Ø 160 mm / 5 Formen Ø 50 mm – 06 MLC50 00

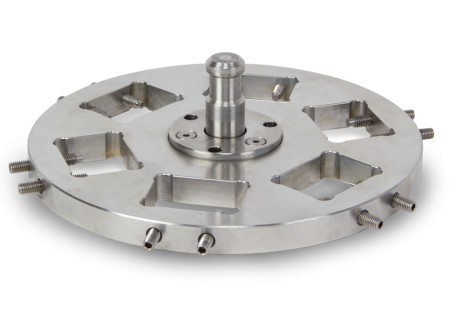

    Probenhalter Zentralandruck mit rechteckigen Formen
    Probenhalter Zentralandruck mit rechteckigen Formen
    • PC Ø 160 mm mit 3 rechteckigen Formen 40 x 70 mm – 06 MLC12 00
    • PC Ø 160 mm mit 6 rechteckigen Formen 25 x 34 mm – 06 MLC14 00
    Probenhalter Einzelandruck PI
    Probenhalter Einzelner Druck
    • PI Ø 160 mm / 6 Formen Ø 50 mm – 06 MLI10 00
    • PI Ø 160 mm / 6 Waben in Tropfenforme Ø 40 mm – 06 MLI102 10
    Probenhalter für unregelmäßige Teile
    06 MLC60 00
    Probenhalter Ø 160 mm für unregelmäßige Teile
    Ausgleichscheibe für Probenhalter Zentraler Druck
    06MLP0100

    Ø 160 mm – Tiefe 3 mm

    Sedimentationsfilter-Pumpentank
    Filter-, Sedimentationsbehälter
    • Filter-, Sedimentationsbehälter 60 L – 60 A0029 90
    • Filter-, Sedimentationsbehälter 60 L mit Umwälzpumpe – 60 A0029 00
    Nicht vertragsgemäßes Bildmaterial
