Automatische Planschleifmaschine

BODENMASCHINE

Starre, vibrationsfreie Konstruktion.

TOTALE KONTROLLE

Der Materialabtrag und das Motordrehmoment sind ständig auf dem Steuerungsdisplay sichtbar.

AUTOMATISCHES SCHLEIFEN / ABRICHTEN

Im Maschinenkopf integrierter Diamantabrichter, der eine perfekte Ebenheit der Räder garantiert.

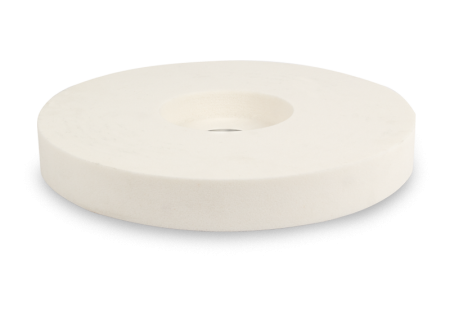

Ø Schleifscheibendurchmesser
356 mm
Geschwindigkeit der Scheibe
1000 bis 3000 U/min.
Druck
10 bis 550 N
Bereich Materialabtrag
0,1 mm bis 1 mm

Siehe die vollständige technische Datei

PRÄSENTATION

RECTILAM^®2.0

Wenn hohe Effizienz und Präzision bei der Schleifphase erforderlich sind, ist RECTILAM^®2.0 die richtige Antwort. Es ist eine besondere produktive Trennmaschine für die Vorbereitung eingebetteten Proben. Mehrere Teile kann man auf einem Zentraldruck- Probenhalter hinlegen. Große Werkstücke können auch als Einzelteil bearbeitet werden.

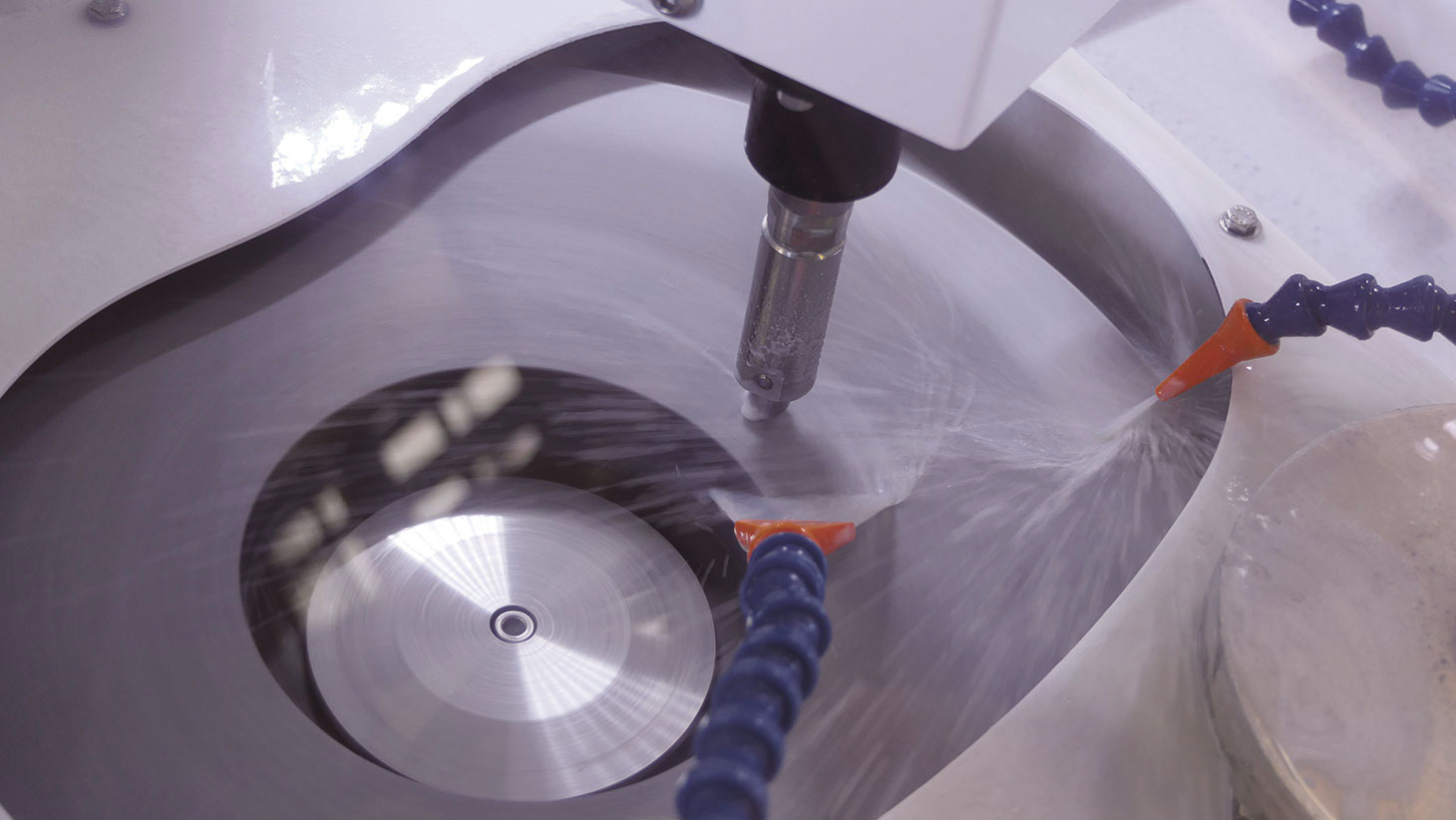

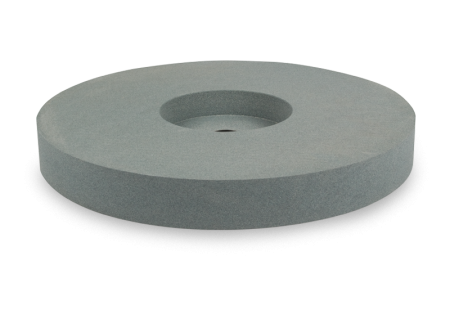

Das Hochgeschwindigkeitsschleifens auf Stein ermöglicht einen hohen Materialabtrag und eine unvergleichliche Ebenheit ohne Kantenabfall.

Der RECTILAM^®2.0 Aufbau verhindert Schwingungen, die die Oberflächenqualität beeinträchtigen. Um einen hohen und gleichmäßigen Materialabtrag zu gewährleisten, greift zwischen den einzelnen Schleifphasen automatisch ein Schleifscheiben-Abrichtsystem ein.

Die Besonderheit von RECTILAM^®2.0 ist das 2-Achsen-Prinzip

Die Z-Achse wird für das motorisierte Heben und Senken des Abrichtwerkzeugs und die pneumatische Druckbeaufschlagung des Probenhalters verwendet.

Die R-Achse ermöglicht eine genaue Positionierung des Probenhalters in Bezug auf die Schleifscheibe, um die verfügbare Schleiffläche optimal auszunutzen.

Zu Beginn des Zyklus wird automatisch der Proben-/Radursprung entnommen. Die Materialabtragskontrolle wird kontinuierlich kontrolliert. Die Echtzeit-Anzeige des vom Schleifscheibenmotor gelieferten Drehmoments zeigt dem Bediener an, ob die eingegebenen Schleifeinstellungen angemessen sind. Alle Parameter werden auf dem 5,7-Zoll-Touchscreen mit grafischer Benutzeroberfläche gesteuert und übersichtlich angezeigt.

VIDEO UND FOTOS

Modernstes Design
und Technik

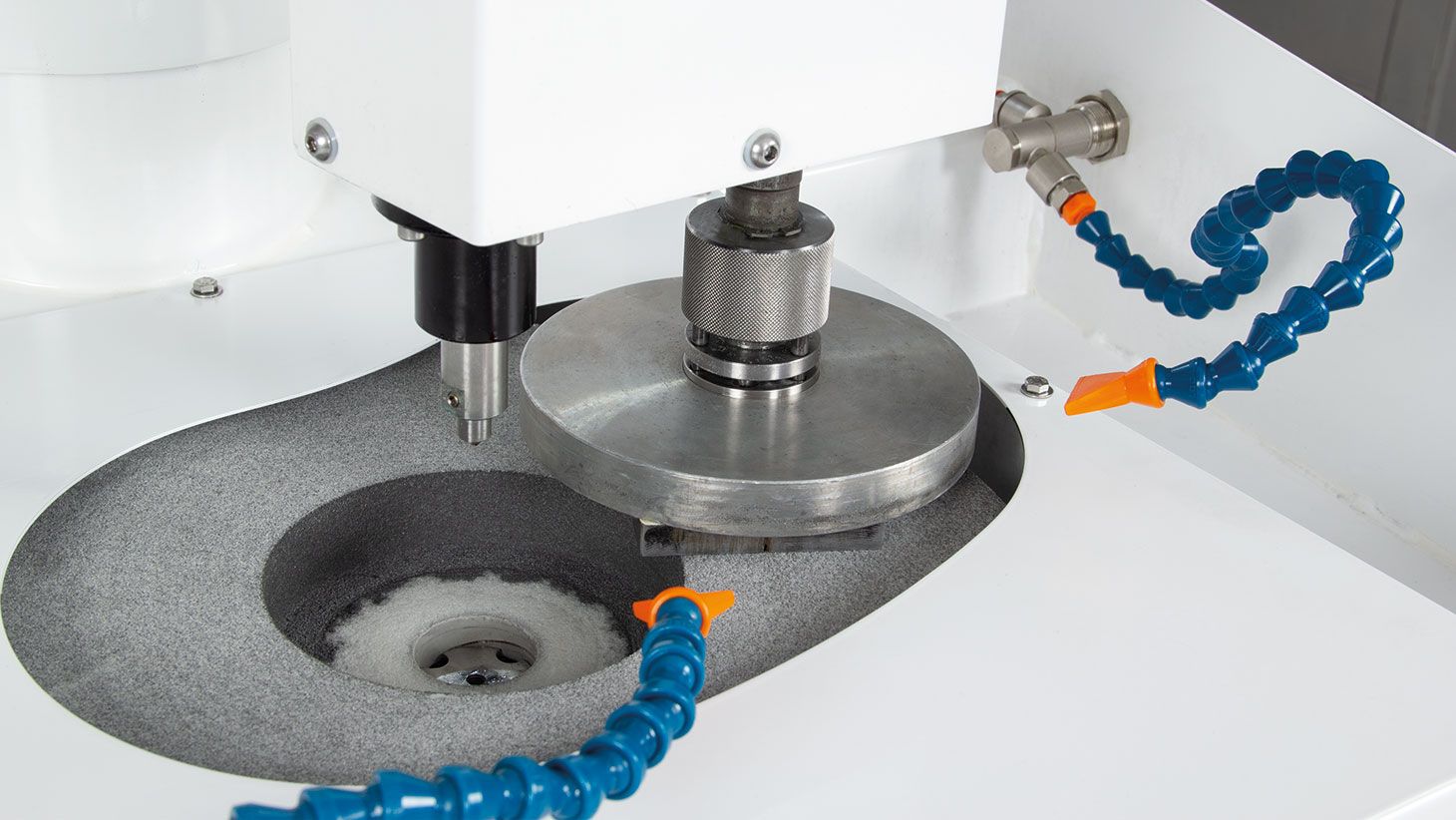

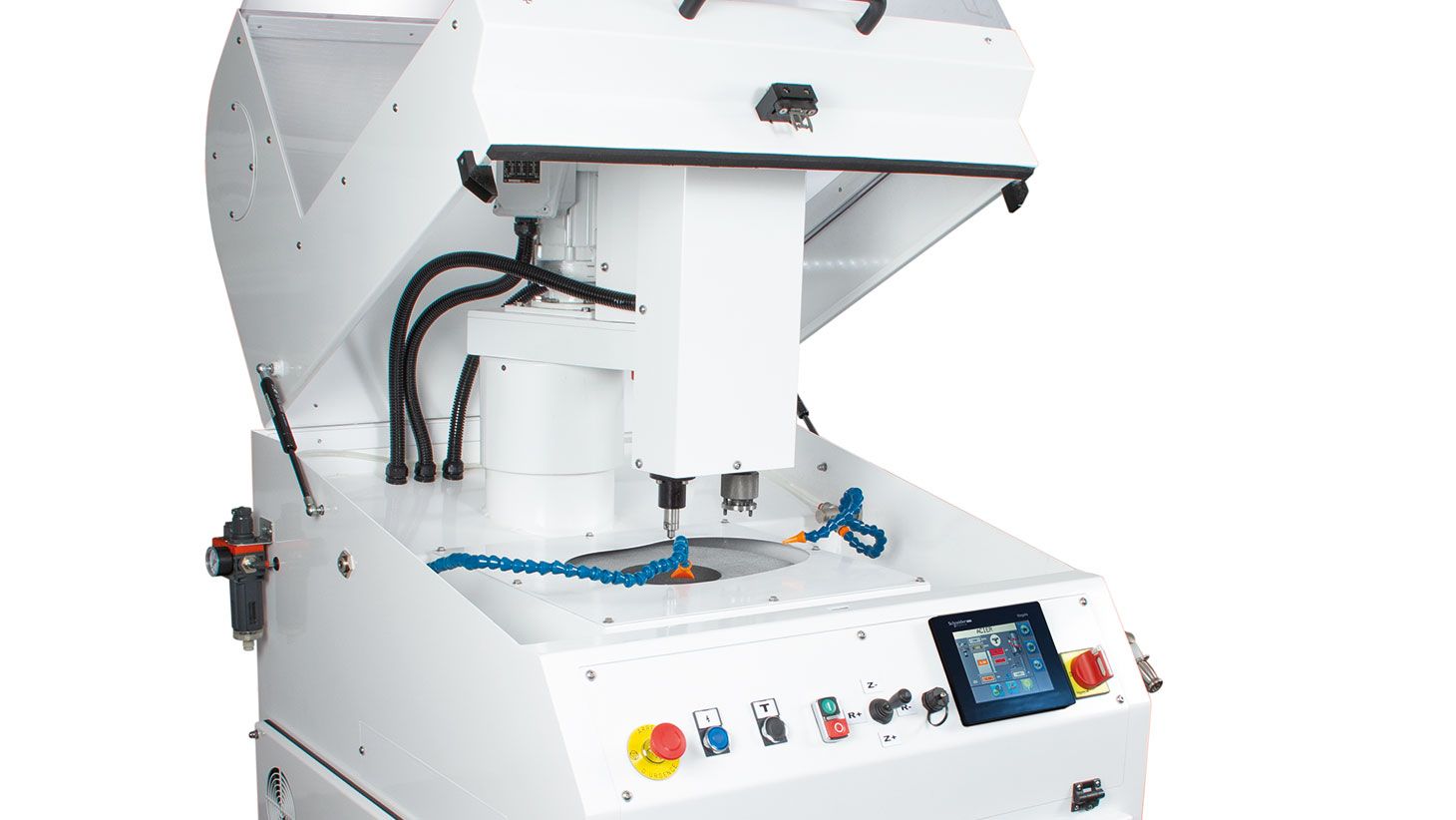

Das Abrichtsystem und der Probenhalter sind an demselben mechanischen Arm befestigt, was Präzision garantiert.

Alle LAM PLAN Videos auf Youtube

GroßeL Rohproben zu schleifen

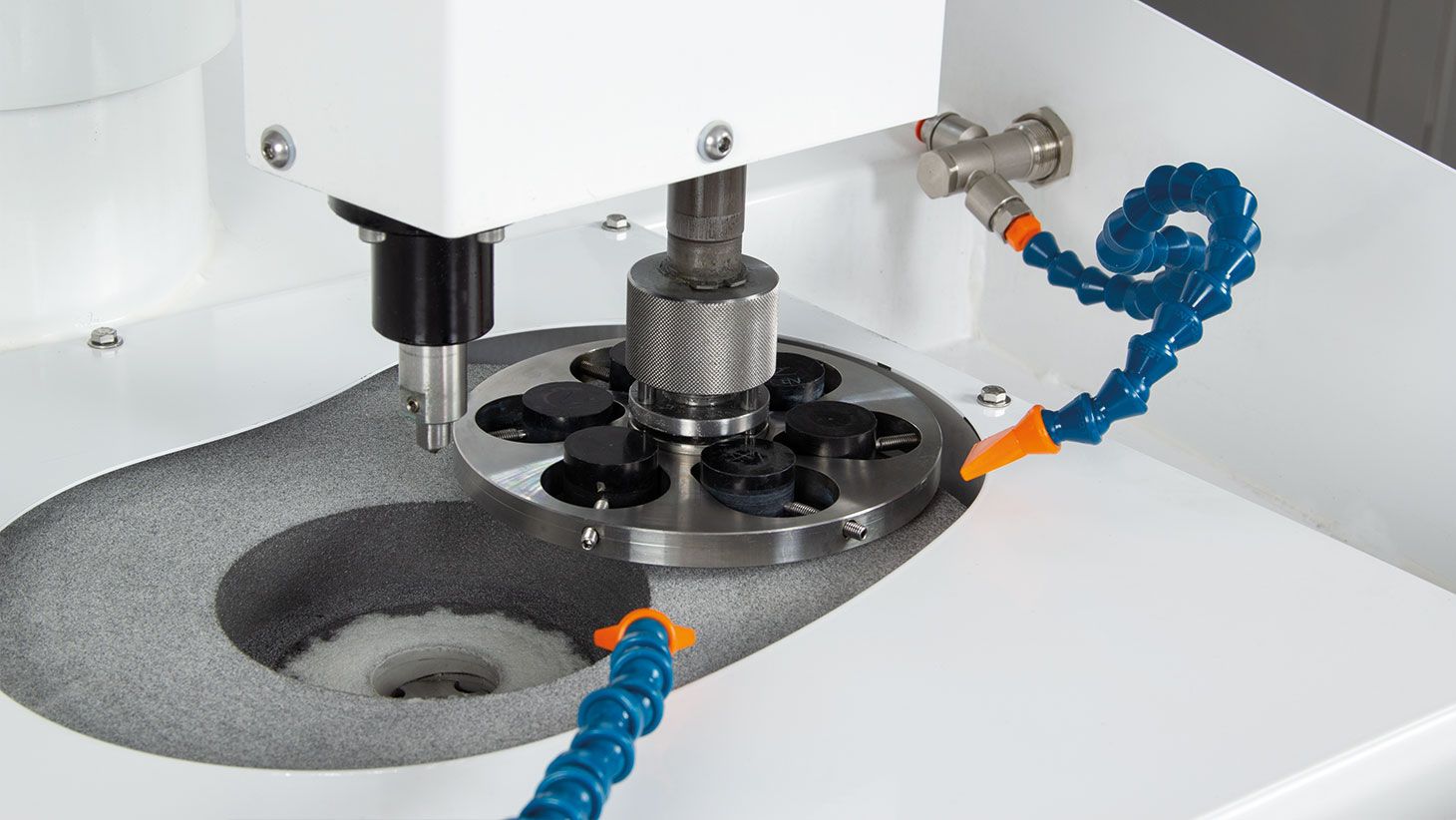

Teile auf einem Zentraldruck-Probenhalter zu schleifen

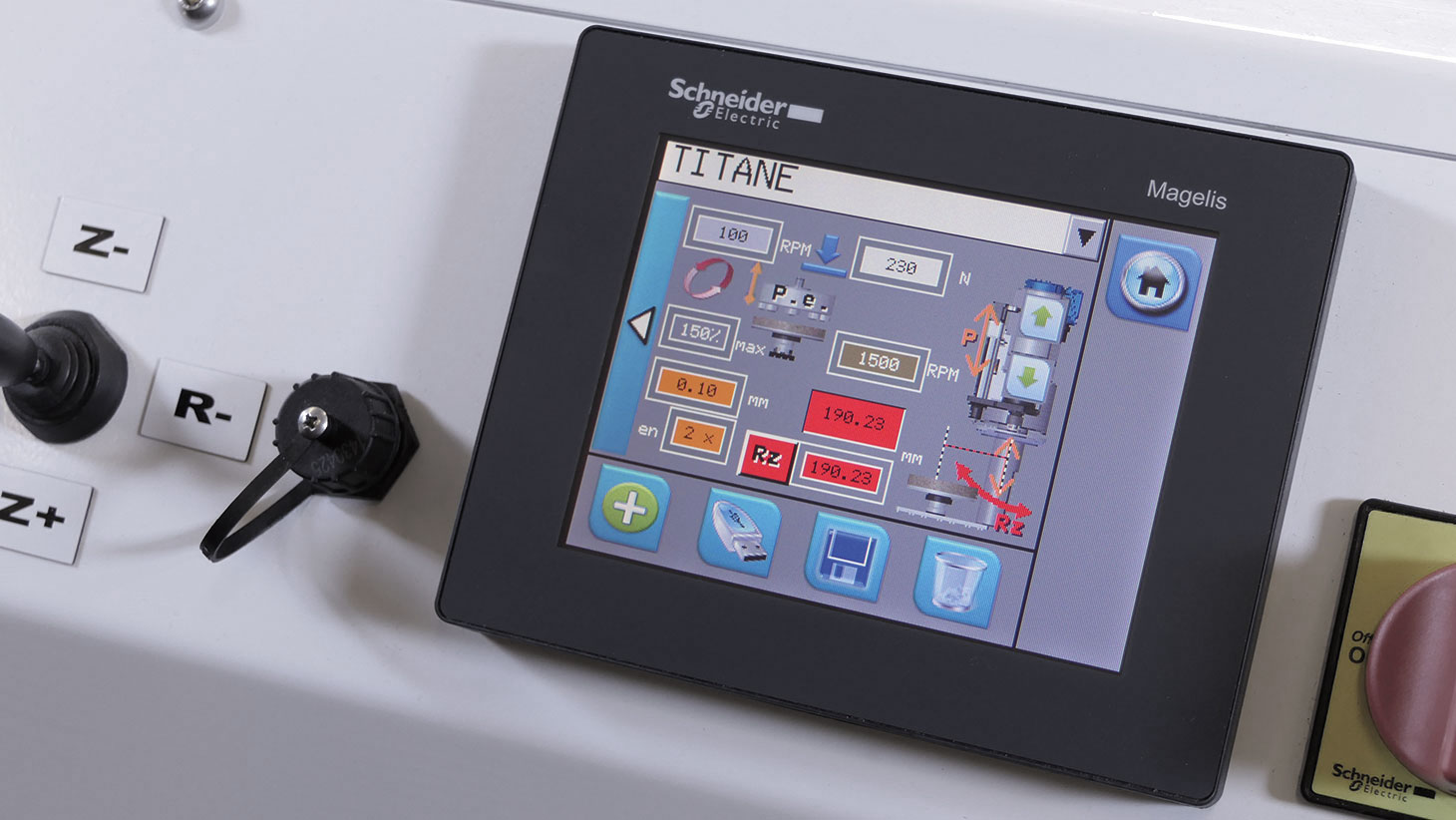

5,7“-Touchscreen-Bedienfeld mit grafischer Benutzeroberfläche

Nicht vertragsgemäßes Bildmaterial

DIE DETAILS

Technische Merkmale
und Ausstattung

Das RECTILAM^®2.0 ist mit einer integrierten Sicherheitsabdeckung ausgerüstet. Inbegriffen das Set mit integriertem Filtersystem und mit geschlossenem Schmierkreislauf sowie eine Handbrause zur Reinigung.

Herunterladen

Das technische Datenblatt

PDF 965 Ko

Die Kataloge

Katalogseite

Technische Daten RECTILAM^®2.0

Schleifscheibendurchmesser	Ø 356 mm
Gehäuse	Lackierter Stahl
Steuerung	5,7″-Touchscreen und Joystick
Geschwindigkeit der Scheibe	1000 bis 3000 U/min.
Geschwindigkeit des Probenhalters	20 bis 150 min.
Druck	10 bis 550 N
Größe des Probenhalters	Ø 210 mm max
Merkmale des Scheibenabrichtens	Parametrierbare Schnitttiefe und Diamantvorschubgeschwindigkeit
Abrichtmodus im Zyklus	Automatisch – konfigurierbare Frequenzen
Bereich Materialabtrag	0,1 mm bis 1 mm
Messgenauigkeit	0,02 mm
Beleuchtung des Arbeitsbereichs	LED
Leistung des Schleifmotors	3,8 kW
Leistung des Probenbewegers	0,25 kW
Geräusch	70 dB
Spannung	400 V dreiphasig 50 Hz ohne Neutralleiter
Abmessung L x H x T	900 x 1620 x 1000 mm (Haube offen: 1850 mm)
Gewicht	450 kg
Artikelnummer	60 RL200 00
