PE128
Porte-échantillons de précision pour lames minces
« Développé avec la collaboration du RÉSEAU DES LITHOPRÉPARATEURS DE FRANCE«
Caractéristiques techniques
et équipements
Le porte-échantillons LAM PLAN PE128 est utilisé pour maintenir plusieurs lame minces, par aspiration sous vide, lors d’une opération de rodage. Ce porte-échantillons est garant de l’obtention d’un haut niveau de parallélisme.
La précision et la robustesse de ce dispositif permettent de répondre aux demandes spécifiques des laboratoires de recherche comme aux contraintes des laboratoires de production.
Mise à épaisseur des lames minces réglable et parallélisme obtenu automatiquement.

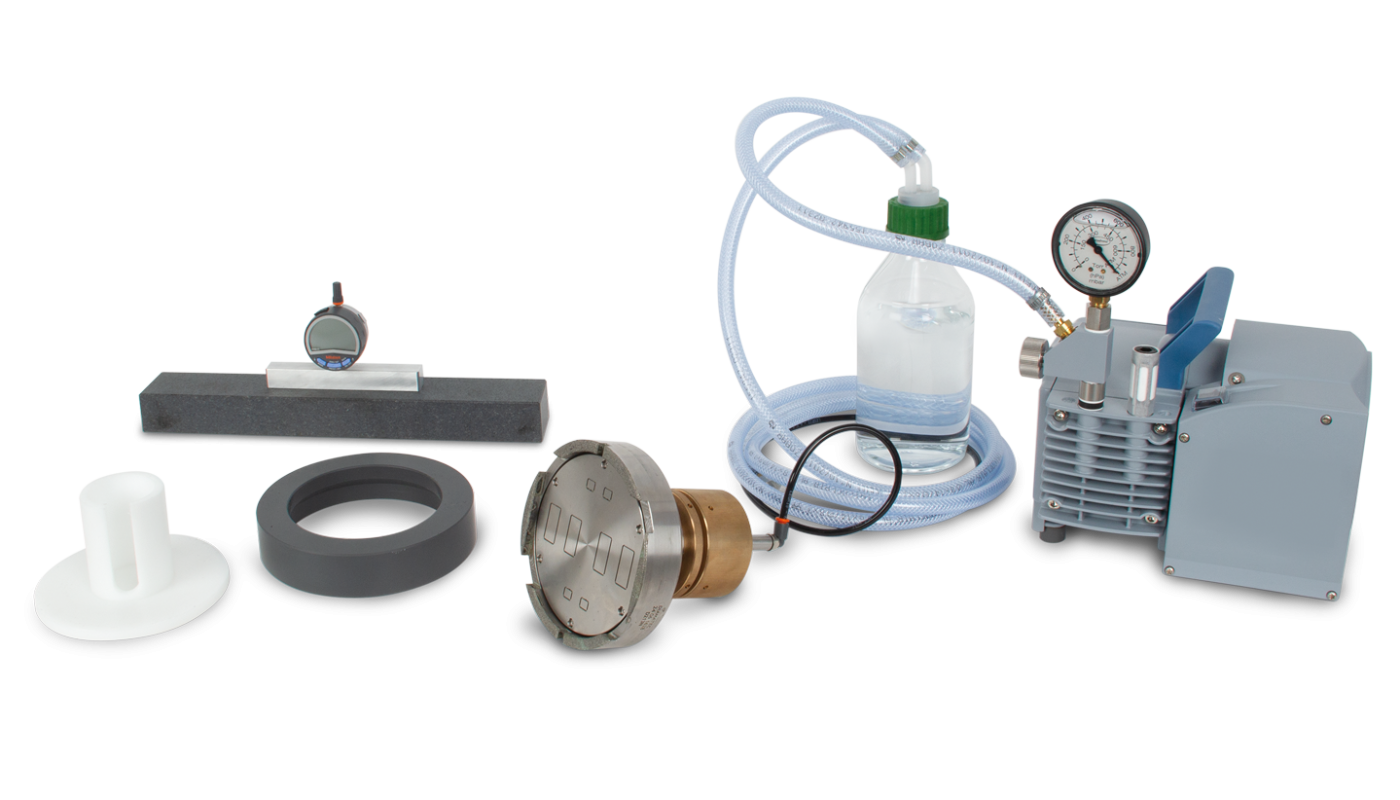

L’ensemble comprend :
- 1 règle micrométrique
- 1 pompe à vide
- 1 support porte-échantillons Ø 120 mm.
Lames minces compatibles : 6x 30×45 ou 6x 28×48 – 1x 120×45 + 2x 28×48 (ou 2x 30×45) 1x 120×90 – 1x 60×80 + 2x 28×48 (ou 2x30x45) – 2x 60×80 – 4x 24×27 – 4x Ø1pouce.
Fiche technique PE128
Précision de la bague de réglage | 200 µm par tour |
Diamètre intérieur utile | 128 mm |
Dimensions (H x Ø) | 210 x 144 mm |
Poids | 6,27 kg |
Référence | 06 PE128 00 |
Pour un contrôle rapide et précis de vos plateaux de rodage, avec une lecture directe de la mesure. Précision : 1 µm.
Mise à épaisseur des lames-minces réglable et parallélisme obtenu automatiquement.

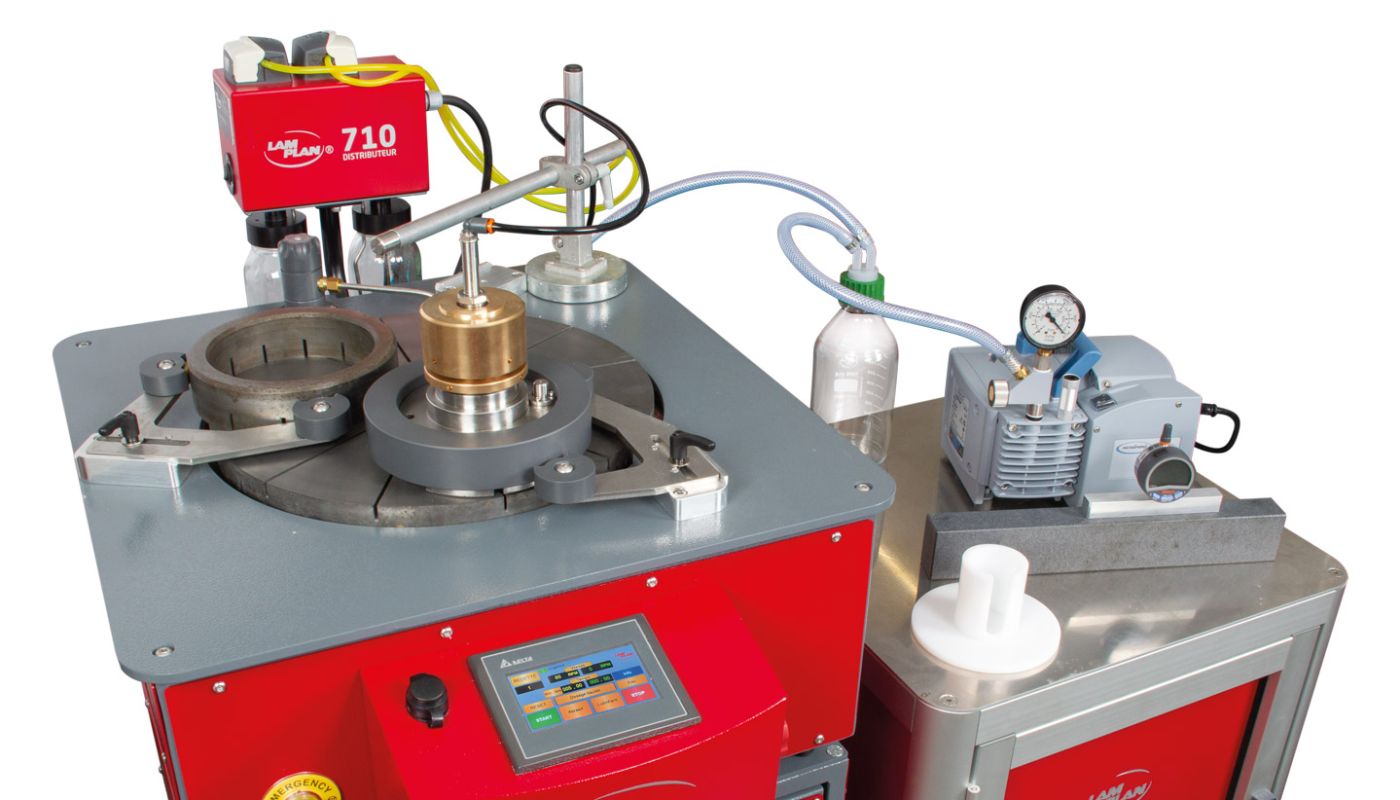

La rodeuse LAM PLAN M.M.8400 associée au montage PE128 est l’équipement idéal pour réaliser des faces de référence ou pour effectuer des mises à l’épaisseur précises
Pour un réglage précis de l’épaisseur souhaitée de vos lames minces.
