Polisseuse automatique à pression centrale avec tête à balayage* et contrôle de l’enlèvement de matière*

* Équipements disponibles en option

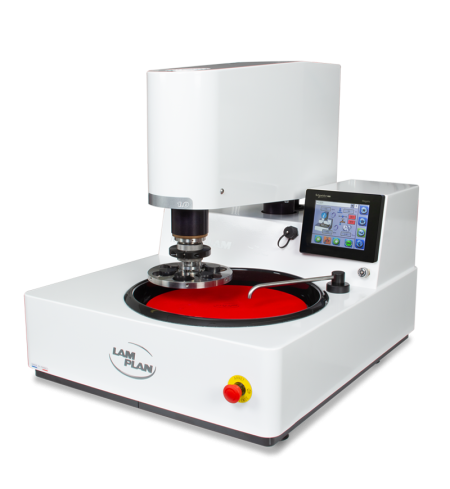

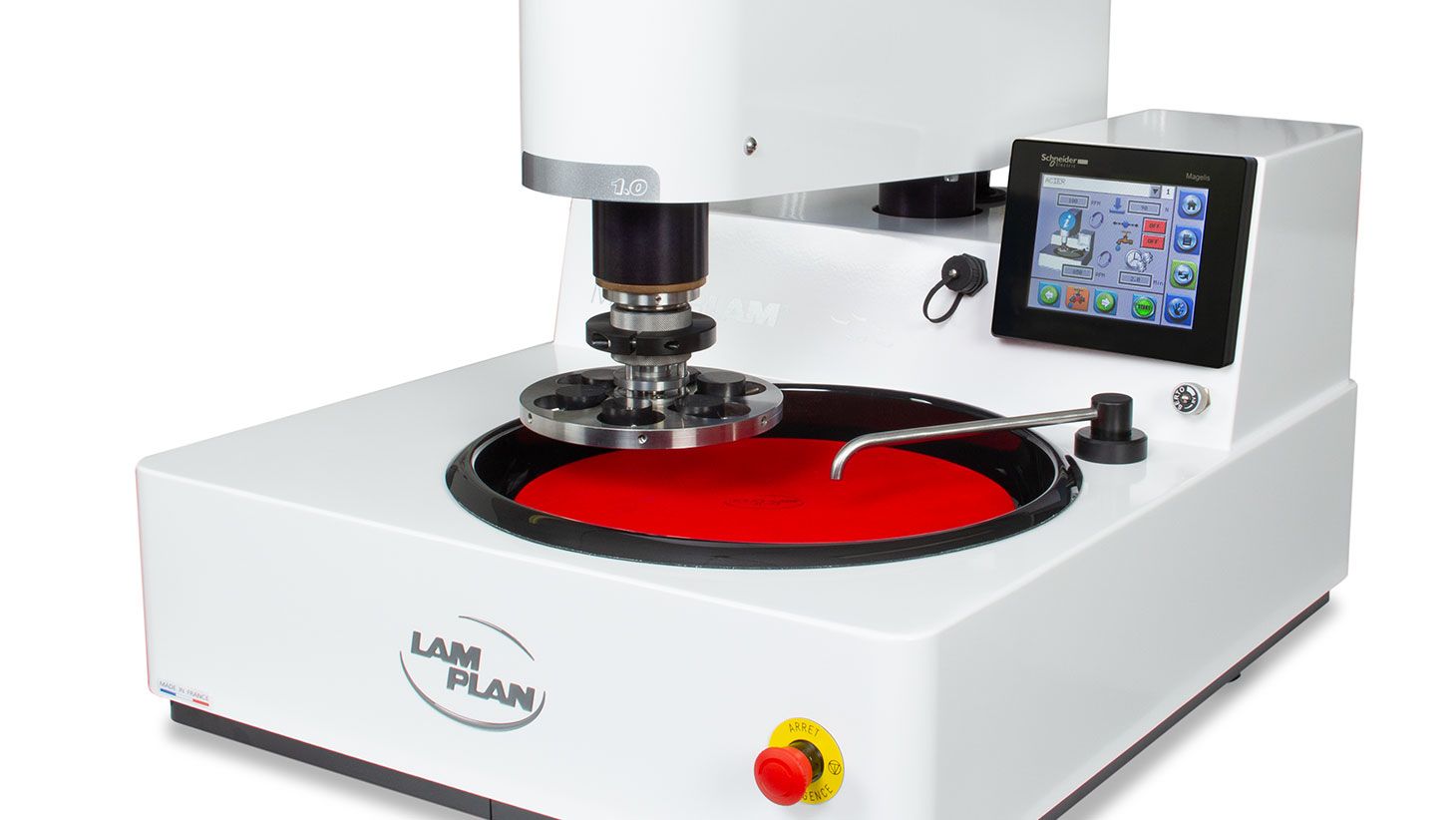

Polisseuse automatique à pression centrale Masterlam 1.0
PUISSANTE TÊTE À PRESSION CENTRALE

Sens de rotation, vitesse et pression variable.

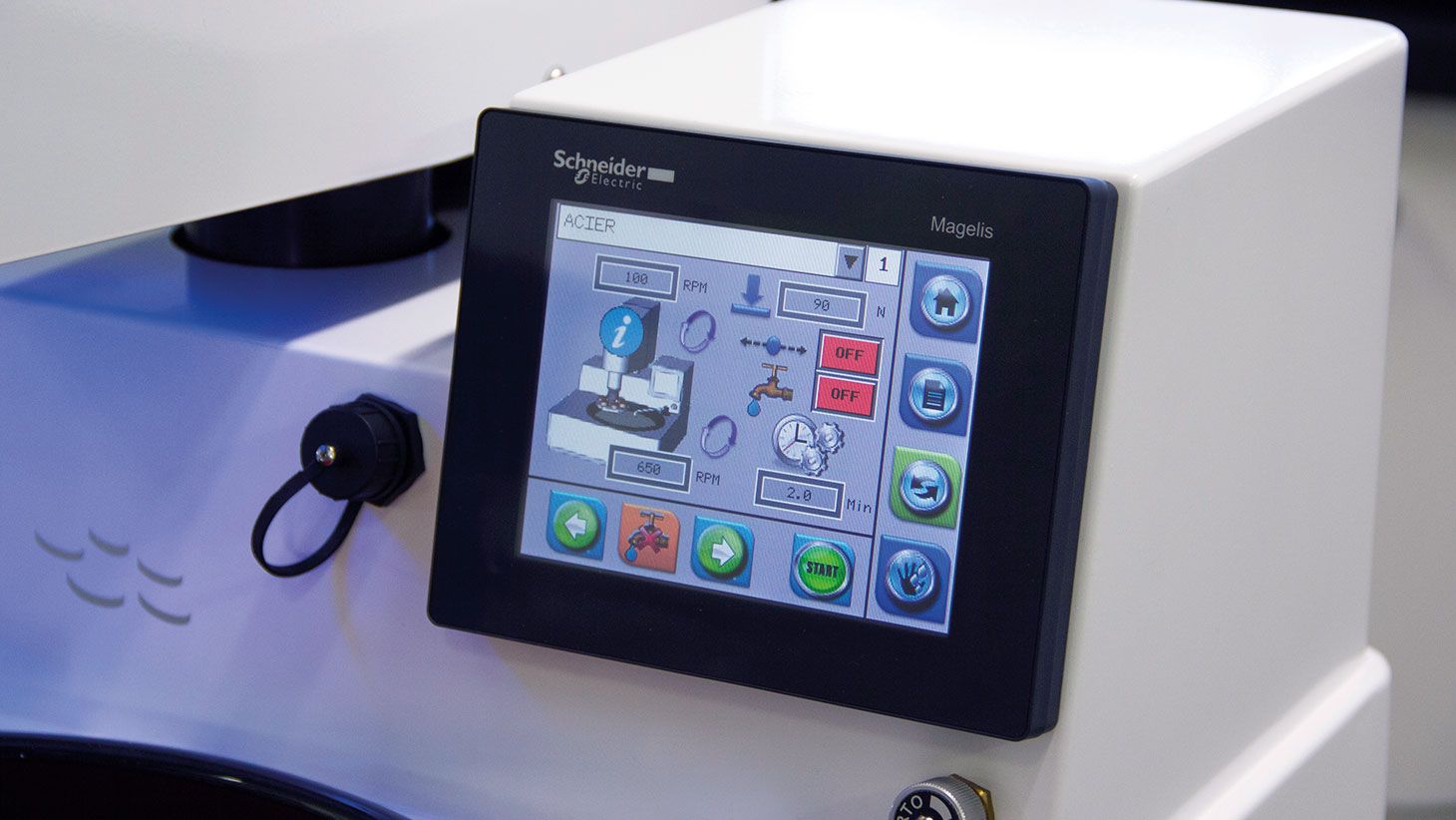

ÉCRAN TACTILE 5,7″

Interface imagée.

Mémorisation de programmes intégrant jusqu’à 8 étapes distinctes.

PRÉSENTATION

MASTERLAM®1.0

Polisseuse automatique mono plateau Ø 250 à 300 mm à double sens de rotation et vitesse variable. Les MASTERLAM® sont équipées des meilleures technologies intuitives de programmation, mémorisation et exportation des paramètres. Le pilotage du système de dosage à 4 canaux DISTRILAM® est directement asservi à la commande de la machine.

  • Ø capacité plateaux
    250 – 300 mm
  • Vitesse de rotation
    20 à 650 tr/min.
  • Capacité
    Taille des échantillons 6 x Ø 40 mm
  • Programmes
    60 programmes mémorisables

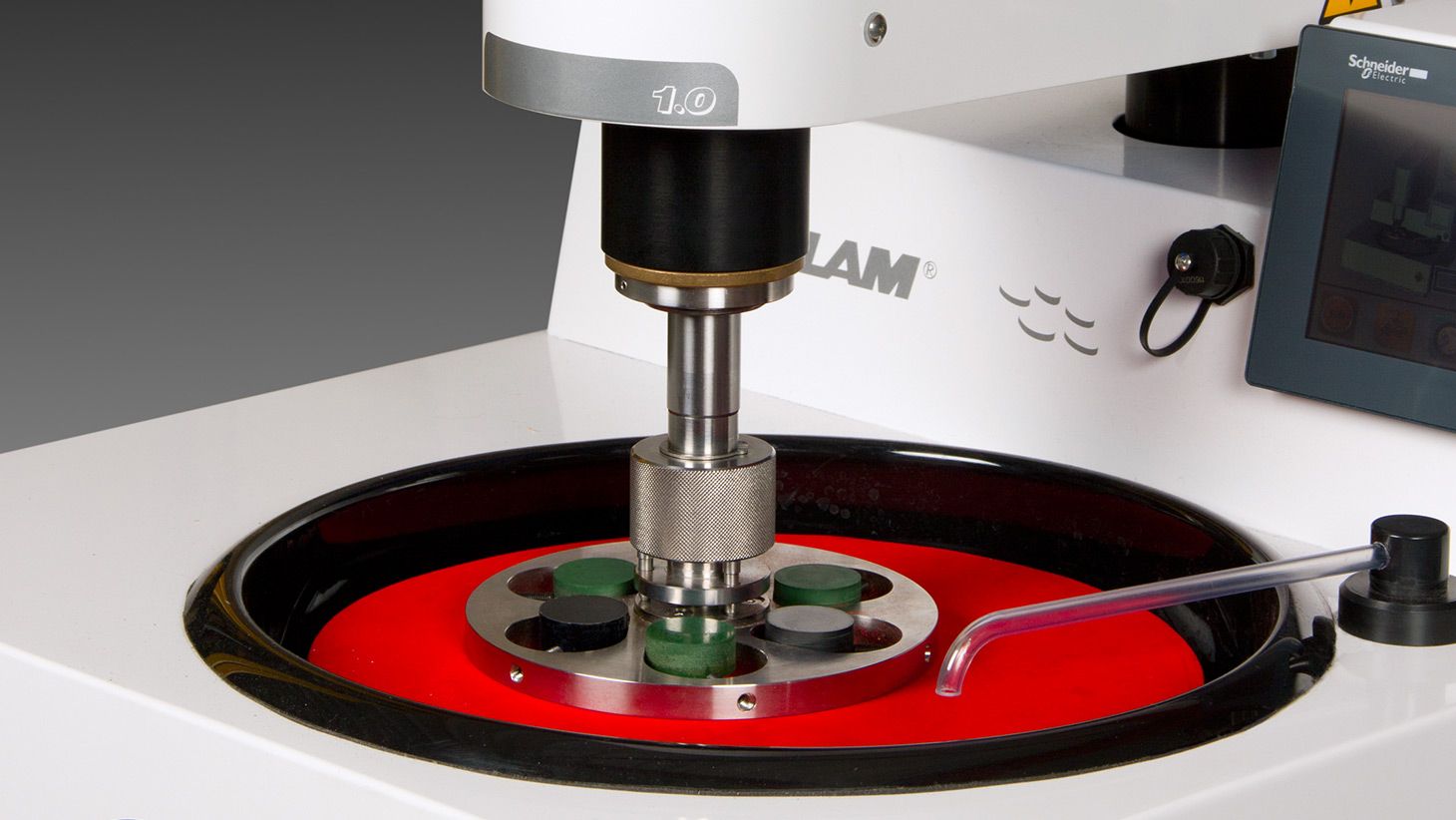

La MASTERLAM®1.0 dispose d’une puissante tête à pression centrale avec double sens de rotation à vitesse et pression variable. La spécificité de cette tête de polissage est la fonction de balayage avec oscillation paramétrable en amplitude et en fréquence.

L’utilisation de la tête à balayage vous donne accès à des rendements et une polyvalence incomparables : la qualité des résultats en planéité est améliorée, l’enlèvement de matière est supérieur, la longévité des supports de polissage est augmentée en raison d’une usure homogène due à l’utilisation de l’intégralité de la surface du plateau.

La MASTERLAM®1.0 est une machine à haut rendement pour un usage intensif tel que le contrôle en production.

Options

Un système de contrôle de l’enlèvement de matière avec arrêt automatique “stop cote” est également disponible (précision 0,02 mm).

La MASTERLAM®1.0 dans sa version avec balayage est particulièrement efficace pour le polissage d’échantillons de grande taille ainsi que pour le polissage de finition et d’aspect sur des composants mécaniques prototypes ou en micro-séries.

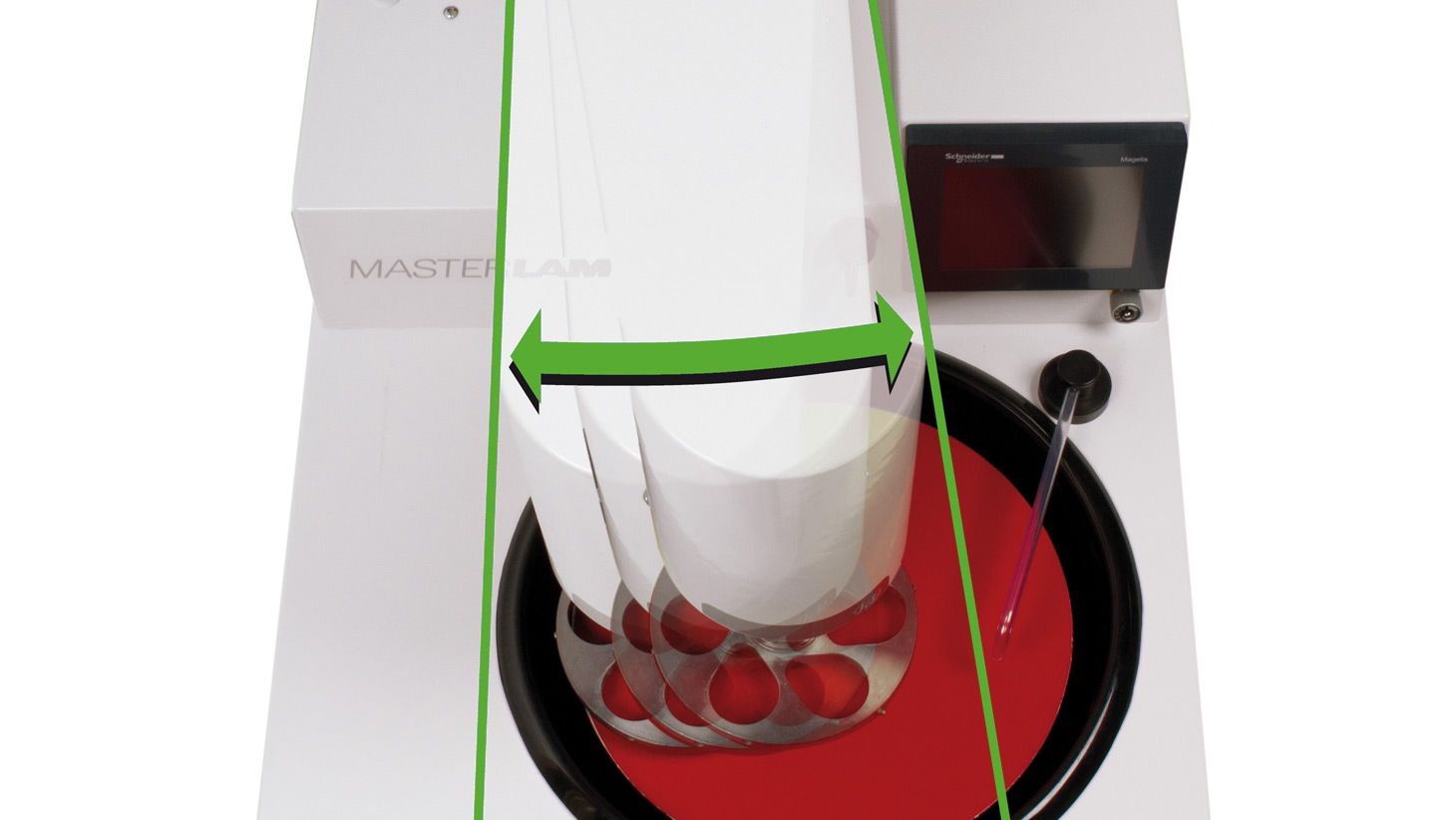

Fonction balayage Masterlam 1.0
VIDÉO ET PHOTOS

Design et technologie de pointe

Le doseur distributeur automatique DISTRILAM® est contrôlé directement depuis l’écran de la machine via un connecteur.
    Visuels non contractuels
    EN DÉTAILS

    Caractéristiques techniques et équipements

    Options

    Doseur distributeur DISTRILAM (4 circuits)
    60 MLD00 00
    MASTERLAM ® 1.0 avec fonction balayage
    60 ML10B 00
    MASTERLAM® 1.0 avec contrôle enlèvement de matière
    60 ML10S C0

    Téléchargements

    Fiche technique MASTERLAM®1.0

    Capacité plateau
    Ø 250 – 300 mm
    Carosserie
    Acier revêtu peinture Epoxy
    Commandes
    Écran de contrôle tactile couleur 5,7“
    Vitesse de rotation du plateau
    Variable de 20 à 650 tr/min, rotation bidirectionnelle
    Vitesse de la tête
    Variable de 10 à 150 tr/min, 2 sens de rotation
    Charge applicable
    5 à 400 N pression centrale
    Capacité
    Taille des échantillons 6 x Ø 40 mm
    Fonction balayage tête

    Réglable vitesse et amplitude (option)

    Fonction contrôle de l’enlèvement de matière

    Système de contrôle de l’enlèvement de matière avec arrêt automatique, précision 0,02 mm (option)

    Eclairage zone de travail
    Par LED
    Arrivée d’eau
    Canne amovible avec réglage du débit et électrovanne de sécurité
    Programmation
    60 programmes mémorisables, prise USB pour sauvegarde programmes et prise Ethernet pour mise en réseau
    Puissance cumulée

    1.1 kW

    Tension

    230 V – 50 Hz monophasé

    Alimentation pneumatique
    6 bars
    Dimensions L x H x P

    550 x 670 x 670 mm

    Poids

    80 kg

    Référence

    60 ML100 00

    ACCESSOIRES ET OPTIONS

    Les accessoires disponibles

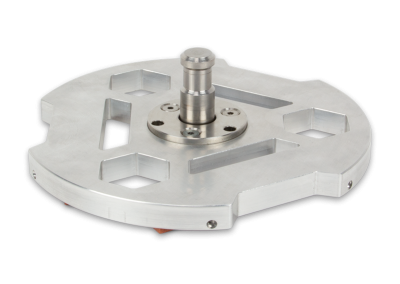

    Outil de dressage Cameo disk®
    Outil de dressage CAMEO® DISK Platinium
    06 MLCA1 60

    Outil de dressage CAMEO® DISK Platinium pour polisseuses automatiques.

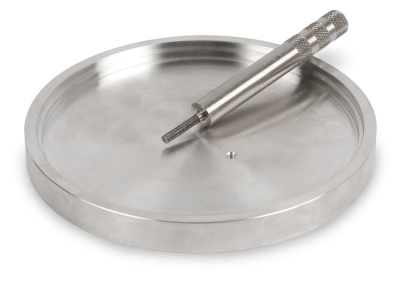

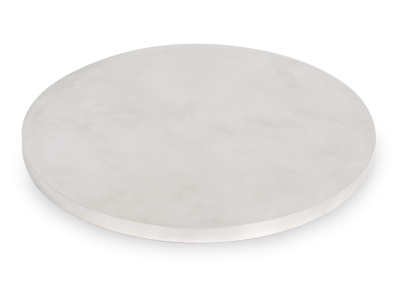

    Plateaux aluminium
    • Plateau aluminium Ø 250 mm – 08 8270300
    • Plateau aluminium Ø 300 mm – 08 8270400

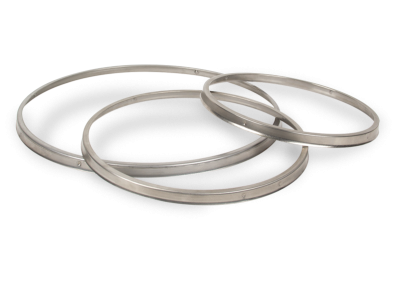

    Cerclages de maintien métalliques pour plateaux
    • Cerclage de maintien Ø 250 mm – 60 SL00490
    • Cerclage de maintien Ø 300 mm – 60 SL00690
    • Cerclage de maintien Ø 305 mm – 60 SL00790

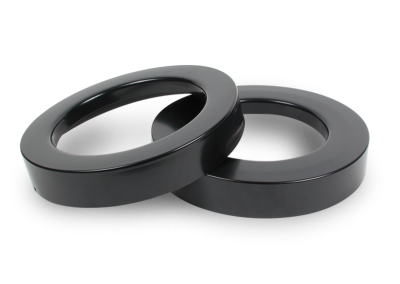

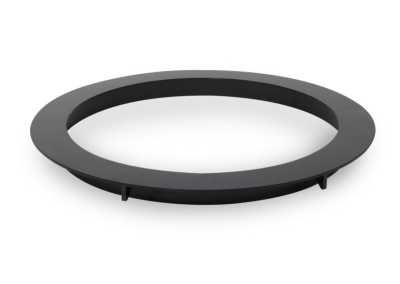

    Réducteurs de cuve pour plateaux
    • Réducteur de cuve Ø 250 mm – 60 ML08190
    Collerette anti-projection
    60 ML08091

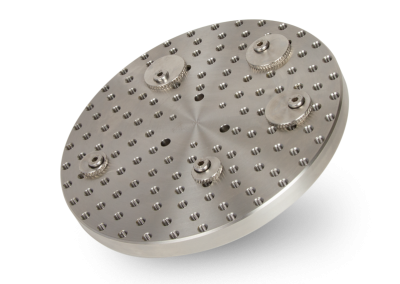

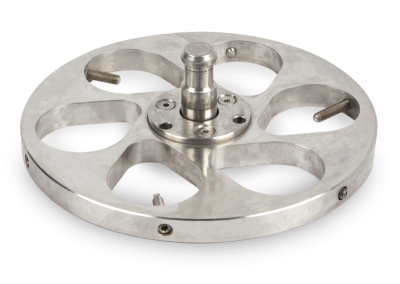

    Porte-échantillons pression centrale avec alvéoles
    • Ø 160 mm à 6 alvéoles goutte d’eau Ø 20 à 40 mm – 06MLC1000
    • Ø 160 mm à 9 alvéoles Ø 30 mm – 06MLC3000
    • Ø 160 mm à 6 alvéoles Ø 40 mm – 06MLC4000
    • Ø 160 mm à 5 alvéoles Ø 50 mm – 06MLC5000

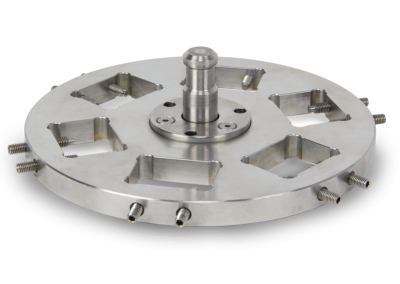

    porte échantillons alvéoles rectangulaires
    Porte-échantillons pression centrale avec alvéoles rectangulaires
    • Ø 160 mm à 3 alvéoles rectangulaires 40 x 70 mm – 06MLC1200
    • Ø 160 mm à 6 alvéoles rectangulaires 25 x 34 mm – 06MLC1400
    Porte-échantillons pour pièces irrégulières
    06 MLC60 00

    Porte-échantillons à pression centrale Ø 160 mm pour bridage par excentrique de pièces non enrobées à géométrie  complexe.

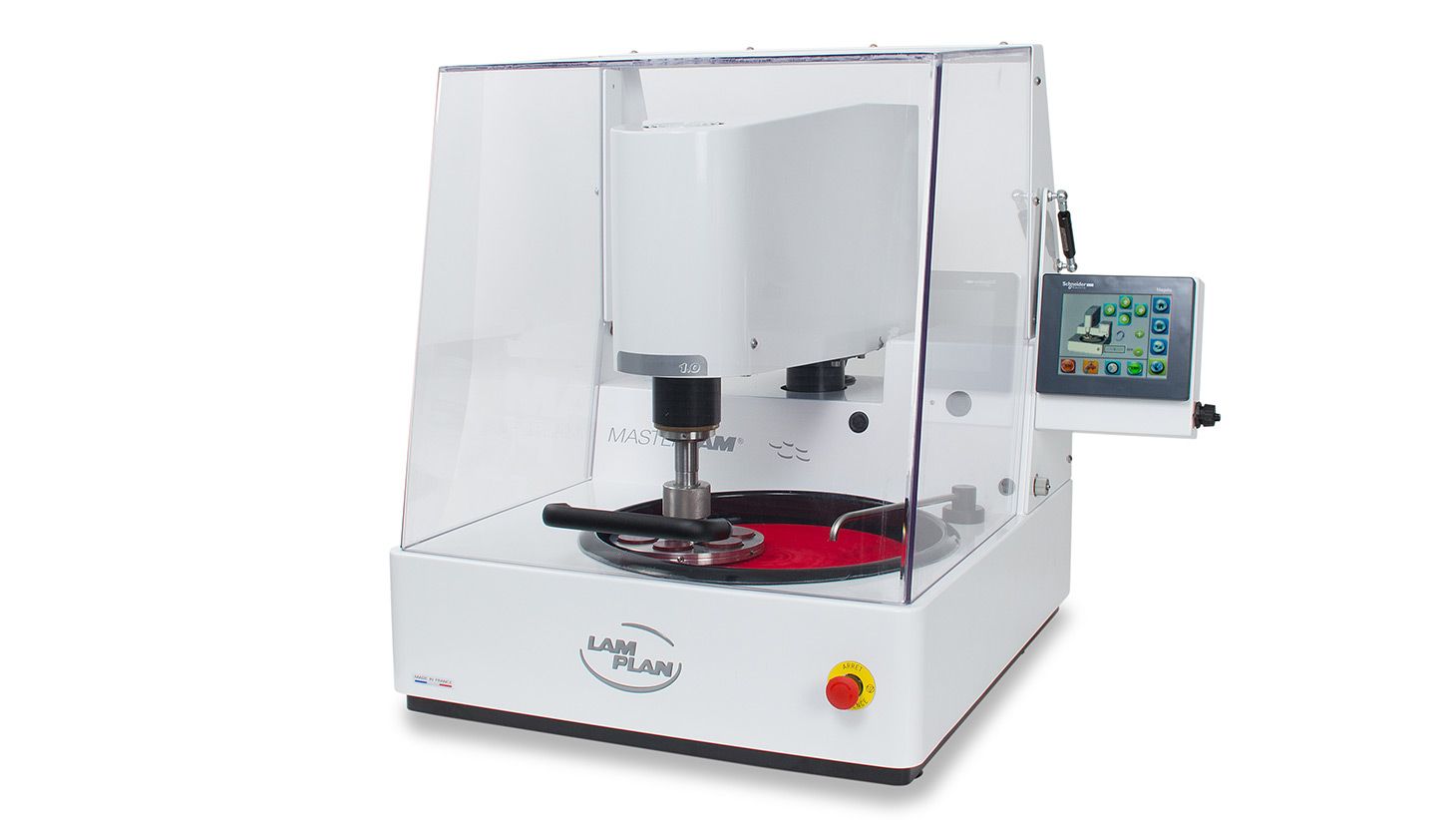

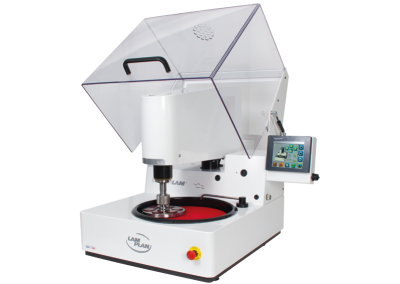

    capot de sécurité Masterlam 1.0
    Capot transparent sécurisé pour MASTERLAM®1.1
    60 MLEP0 00

    Le capot sécurisé est un carénage de protection totalement transparent compatible avec toute la gamme MASTERLAM®.

    Son ouverture engendre la coupure de tout mouvement machine*, il offre une protection intégrale conforme aux normes 2006/42/CE et 2004/108/CE. Il préserve l’accessibilité au plateau de la machine sans générer d’encombrement supplémentaire sur le plan de travail, son ouverture est assistée par 2 vérins à gaz latéraux.

    L’écran tactile est déporté à l’extérieur de la zone sécurisée ainsi les commandes de la MASTERLAM® restent accessibles en permanence.

    *Le capot transparent sécurisé autorise toute fois la mise en rotation du plateau en mode manuel.

    Espace requis pour MASTERLAM® 1.0 et 3.0
    Largeur de 770 mm, hauteur de 910 mm.

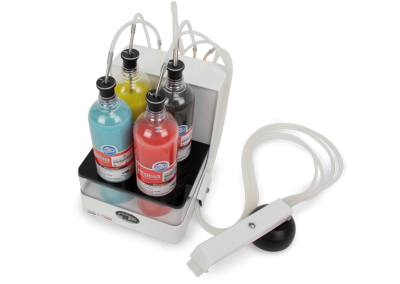

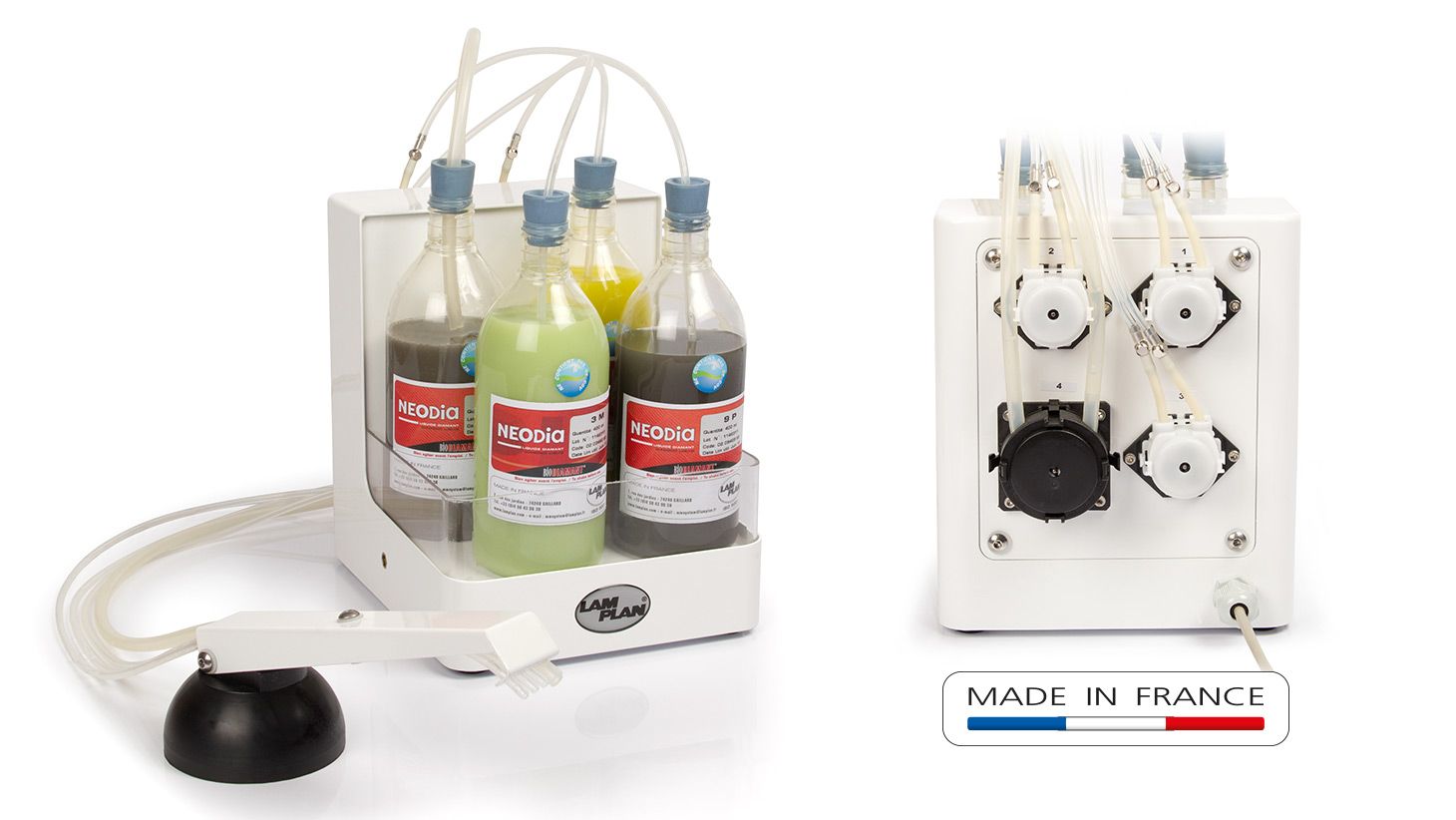

    Doseur distributeur automatique DISTRILAM®
    60 MLD00 00
    Ce dispositif est garant d’un travail reproductible et d’une utilisation économique des consommables. Le doseur distributeur automatique DISTRILAM® est contrôlé directement depuis l’écran de la machine via un connecteur RS 232, il est reconnu instantanément par toutes les polisseuses MASTERLAM® car le programme de commande est pré intégré sur les machines.

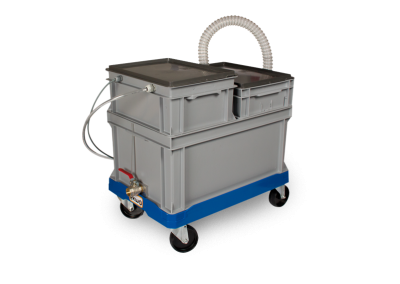

    Bac de filtration et sédimentation
    • Bac de filtration, sédimentation 60 L – 60 A0029 90
    • Bac de filtration, sédimentation 60 L avec pompe de recirculation – 60 A0029 00
    Visuels non contractuels
