Polisseuse automatique grand diamètre à pression centrale avec tête motorisée à balayage

Polisseuse automatique grand diamètre masterlam 1.1
TÊTE À PRESSION CENTRALE À BALAYAGE

Puissant moteur autorisant le polissage de grandes sufaces.

GRANDE CAPACITÉ

Ø plateaux de 350 à 400 mm.

ÉCRAN TACTILE 5,7″

Interface imagée.

Mémorisation de programmes intégrant jusqu’à 8 étapes distinctes.

PRÉSENTATION

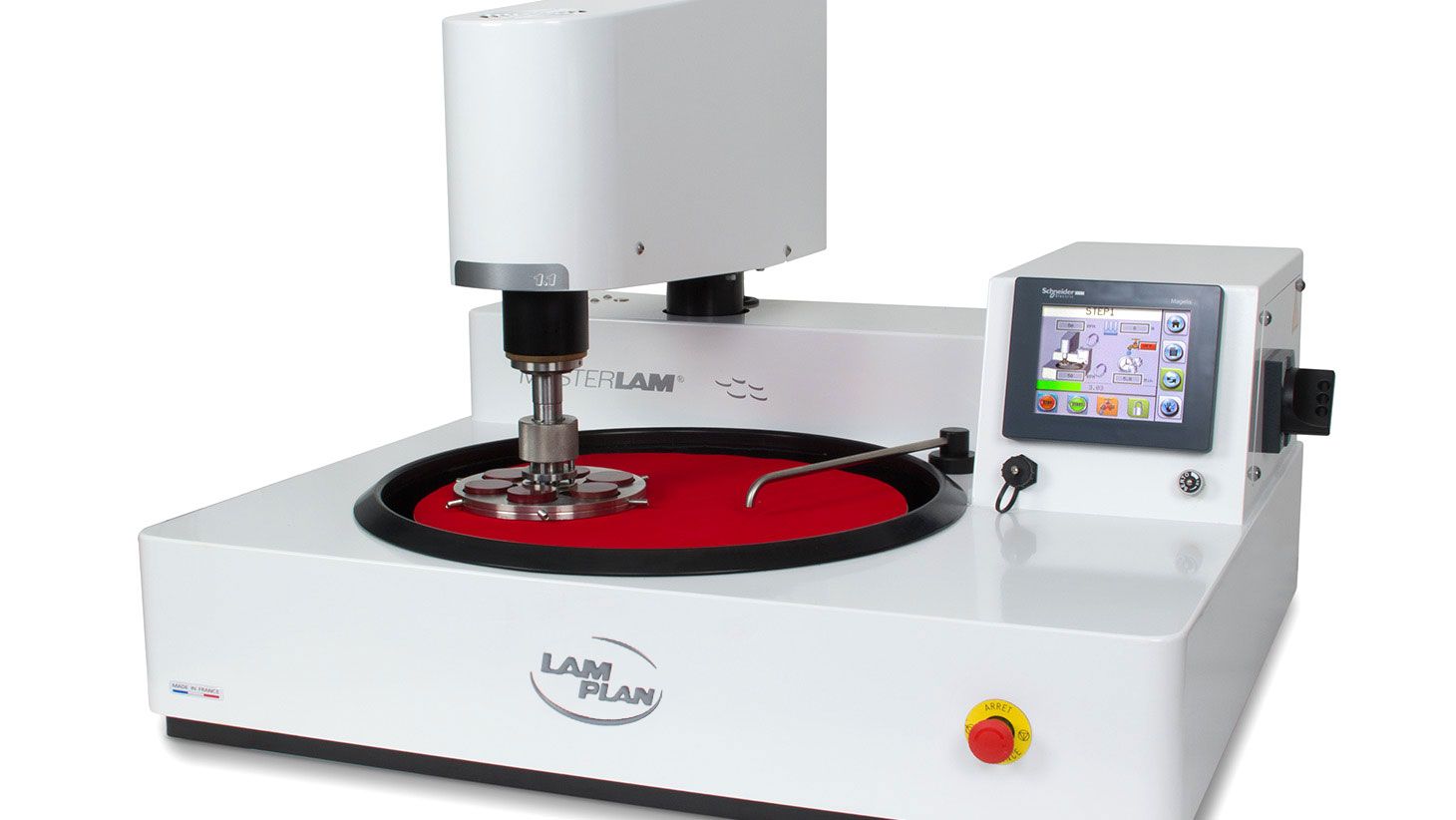

MASTERLAM®1.1

Polisseuse automatique mono plateau Ø 350 à 400 mm à double sens de rotation et vitesse variable.

  • Ø capacité plateaux
    400 mm
  • Vitesse de rotation
    20 à 650 tr/min.
  • Capacité
    Taille des échantillons 6 X Ø 60 mm
  • Programmes
    60 programmes mémorisables

Vous retrouverez sur la MASTERLAM®1.1 toutes les caractéristiques techniques et la facilité d’utilisation de la MASTERLAM® 1.0 avec un diamètre du plateau et une puissance supérieurs.

La MASTERLAM®1.1 est une machine à pression centrale.
Elle est équipée d’un moteur principal de 2,2 kW, d’un moteur de tête de 250 W et la pression applicable peut atteindre 450 N.

L’utilisation de la tête à balayage vous permet d’exploiter toute la surface du plateau de 350 ou 400 mm de diamètre : la qualité des résultats en planéité est améliorée, l’enlèvement de matière est supérieur, la longévité des supports de polissage est augmentée en raison d’une usure homogène due à l’utilisation de l’intégralité de la surface du plateau.

Les capacités spécifiques de la MASTERLAM®1.1 permettent de faire face aux applications les plus difficiles, notamment en terme de surfaces de polissage élevées, lorsque le couple et la pression nécessaires dépassent les aptitudes du matériel standard.

VIDÉO ET PHOTOS

Design et technologie de pointe

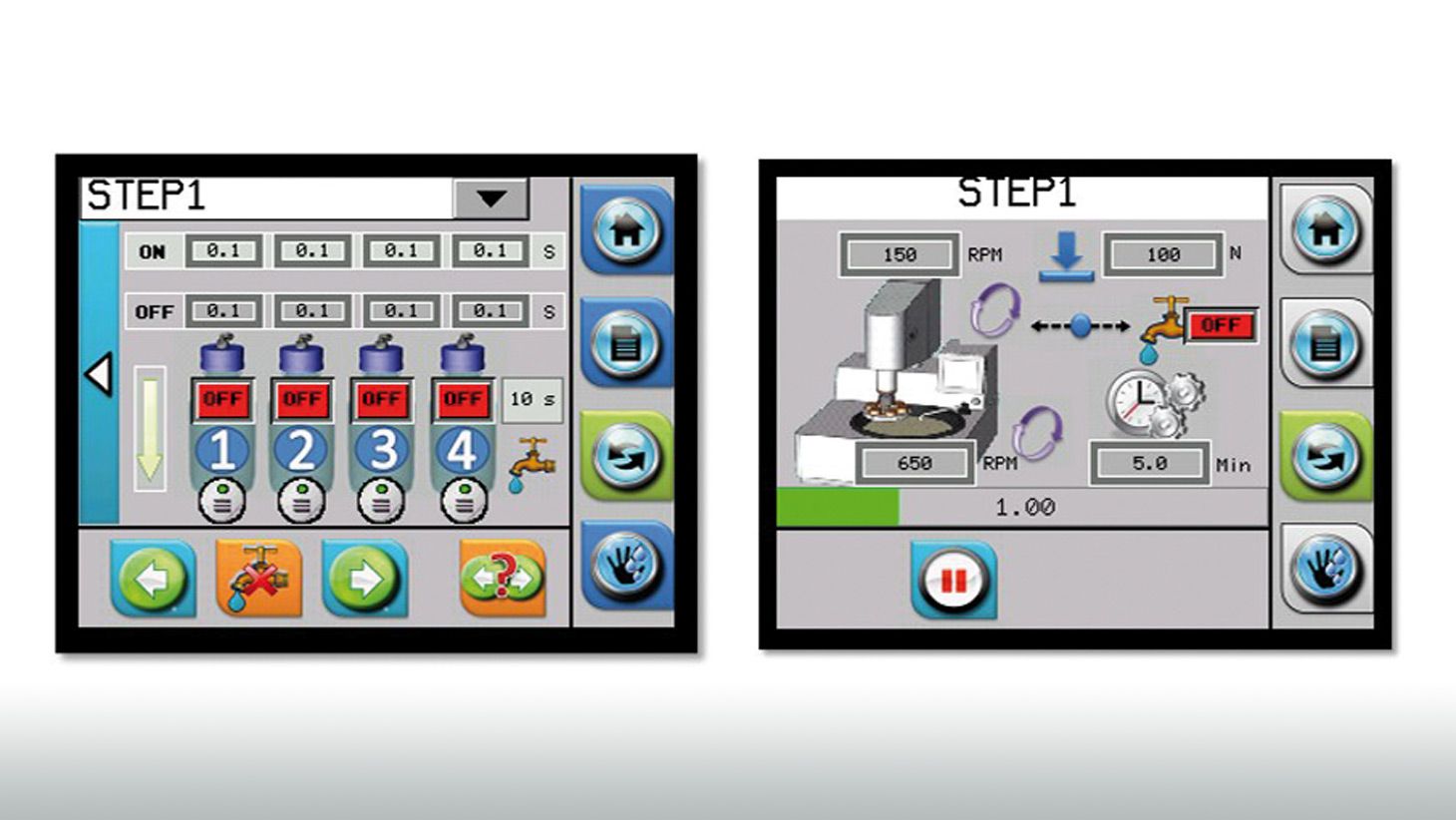

Programmation du doseur DISTRILAM® intégrée aux commandes de la machine
Capot de sécurité en accessoire
    Visuels non contractuels
    EN DÉTAILS

    Caractéristiques techniques et équipements

    • Fonction balayage
    • Contrôle enlèvement de matière

    Téléchargements

    Fiche technique MASTERLAM®1.1

    Capacité plateau

    Ø 400 mm

    Carosserie
    Acier revêtu peinture Epoxy
    Commandes
    Écran de contrôle tactile couleur 5,7“
    Vitesse de rotation du plateau
    Variable de 20 à 650 tr/min, rotation bidirectionnelle
    Vitesse de la tête
    Variable de 10 à 150 tr/min, 2 sens de rotation
    Charge applicable
    5 à 400 N pression centrale
    Capacité
    Taille des échantillons 6 x Ø 60 mm
    Fonction balayage tête

    Réglable vitesse et amplitude

    Eclairage zone de travail
    Par LED
    Arrivée d’eau
    Canne amovible avec réglage du débit et électrovanne de sécurité
    Programmation
    60 programmes mémorisables, prise USB pour sauvegarde programmes et prise Ethernet pour mise en réseau
    Puissance du moteur plateau
    2.2 kW
    Puissance du moteur tête

    250 W

    Tension
    230 V – 50 Hz monophasé (25 A)
    Alimentation pneumatique
    6 bars
    Dimensions L x H x P

    800 x 670 x 712 mm

    Poids
    110 kg
    Référence
    60 ML110 00
    ACCESSOIRES ET OPTIONS

    Les accessoires disponibles

    Outil de dressage Cameo disk®
    Outil de dressage CAMEO® DISK Platinium
    06 MLCA1 60

    Pour polisseuses automatiques.

    Doseur automatique DISTRILAM®
    60 MLD00 00

    Le doseur distributeur automatique DISTRILAM® est contrôlé directement depuis l’écran de la machine via un connecteur. Il est reconnu instantanément par toutes les polisseuses MASTERLAM®. Le doseur est équipé de 4 circuits indépendants composés de 3 pompes péristaltiques standards pour le dosage précis des liquides diamants et 1 pompe péristaltique à débit supérieur pour le dosage du lubrifiant ou d’un abrasif colloïdal. ll fonctionne sans air comprimé ni raccordement électrique. Le doseur automatique DISTRILAM® est un accessoire indispensable pour une utilisation automatisée des MASTERLAM®. Ce dispositif est garant d’un travail reproductible et d’une utilisation économique des consommables.

    Comprend : un doseur, une connexion machine, une buse de distribution 4 voix sur pied magnétique et 4 flacons plastiques.

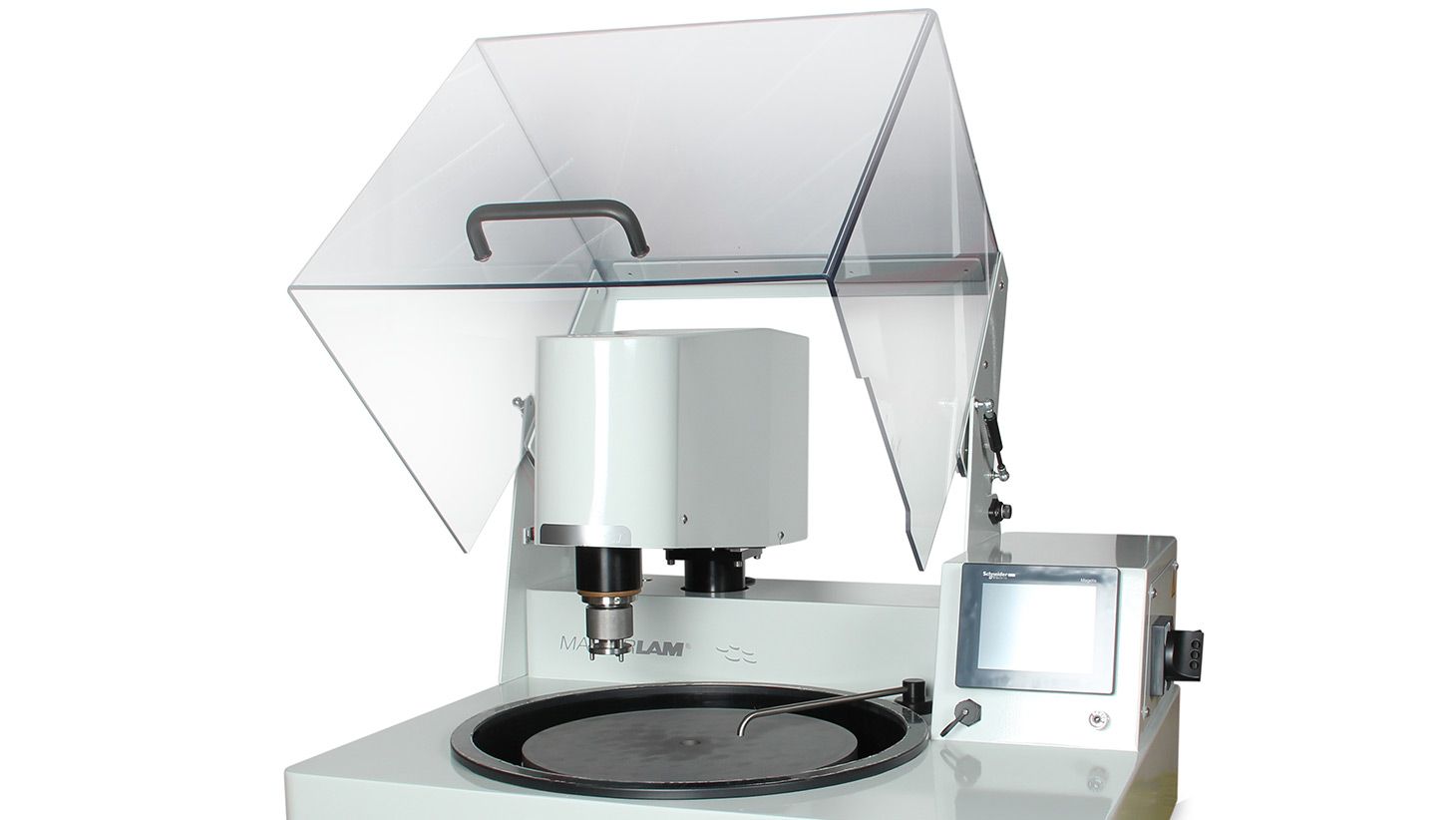

    Capot transparent sécurisé
    60 MLEP1 00

    Le capot sécurisé est un carénage de protection totalement transparent compatible avec toute la gamme MASTERLAM®. Son ouverture engendre la coupure de tout mouvement machine*, il offre une protection intégrale conforme aux normes 2006/42/CE et 2004/108/CE. Il préserve l’accessibilité au plateau de la machine sans générer d’encombrement supplémentaire sur le plan de travail, son ouverture est assistée par 2 vérins à gaz latéraux. L’écran tactile est déporté à l’extérieur de la zone sécurisée ainsi les commandes de la MASTERLAM® restent accessibles en permanence.

    *Le capot transparent sécurisé autorise toute fois la mise en rotation du plateau en mode manuel.

    Espace requis pour MASTERLAM®1.1
    Largeur de 880 mm, hauteur de 910 mm.

    Plateaux aluminium
    08 82706 00
    Plateau aluminium Ø 400 mm
    Porte-échantillons pression centrale
    06 MLC01 00

    PC Ø 210 mm sans alvéoles

    Porte-échantillons pour pièces irrégulières
    06 MLC60 00

    Porte-échantillons à pression centrale Ø 160 mm pour bridage par excentrique de pièces non enrobées à géométrie complexe.

    Platine de chargement pour porte-échantillons pression centrale
    06 MLP01 00

    PC Ø 160 mm – prof 3 mm

    Bacs de sédimentation 60 L
    • Bac de filtration, sédimentation 60 L – 60 A0029 90
    • Bac de filtration, sédimentation 60 L avec pompe de recirculation – 60 A0029 00
    Visuels non contractuels
