Les supports de dressage prépolissage CAMEO®DISK Platinium

Gamme de dressage et prépolissage CAMEO®DISK Platinium et outils de dressage

cameo disk platinium

CAMEO®DISK Platinium en action

Suivez en vidéo les différentes étapes de dressage des CAMEO®DISK Platinium avec la pierre adaptée.

Cameo Disk
Le dressage et le prépolissage sont des étapes primordiales dans la préparation d’un échantillon métallographique. C’est la qualité de ces étapes qui conditionnera et optimisera la suite du process. À la fin de l’étape de prépolissage l’aspect de l’échantillon doit être uniforme et régulier, sans altération de la planéité et de la matière. Les performances du CAMEO®DISK en terme d’enlèvement de matière réduisent le temps de travail sur la pièce, garantissant ainsi la planéité de l’échantillon, condition indispensable à la réussite de votre étude métallographique.



Une structure alvéolée brevetée

Enlèvement de matière

La structure alvéolée du CAMEO®DISK permet de diminuer la surface en contact avec l’échantillon à polir. La pression nécessaire au prépolissage de l’échantillon est bien moindre que celle généralement appliquée lors de l’utilisation d’un support plein. L’équipement est moins sollicité et les risques d’arrachement du support de prépolissage sont considérablement diminués.

Fig 1 Fig 1

Reproductibilité

Le profil des alvéoles a été spécialement étudié pour optimiser la circulation du lubrifiant d’une cavité vers l’autre. Les résidus d’abrasion sont évacués garantissant un pouvoir abrasif constant et donc une régularité de résultat tout au long des étapes de dressage et de prépolissage.

Fig 3

Qualité de préparation

Pour un process habituellement réalisé avec plusieurs papiers abrasifs SiC, LAM PLAN vous propose un disque unique et réutilisable : le CAMEO®DISK. Contrairement aux papiers abrasifs SiC, l’abrasion constante du CAMEO®DISK évite la formation de couches perturbées profondes dans les premières secondes d’usinage.

Fig 4

CAMEO®Disk Platinium

Les CAMEO®DISK Platinium sont des disques diamantés (abrasif fixe) idéals pour le dressage rapide d’échantillons métallographiques.

Fig 5L’utilisation d’abrasifs diamants intégrée à la structure alvéolée du CAMEO®DISK Platinium permet de conserver un enlèvement de matière constant tout au long de l’opération, ce qui évite l’apparition de tombées de bord, y compris sur des échantillons de dureté hétérogène.

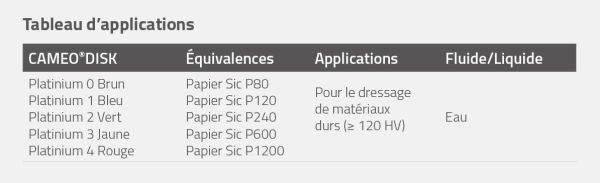

CAMEO®Disk Platinium 0 Brun

Équivalence : papier Sic P80.
Application : pour le dressage de matériaux durs (≥ 120 HV).
Fluide/liquide : eau

 Boîte de 1 pièce + 1 pierre de dressage Autocollants Magnétiques
 Ø en mm
 Réf. Réf.
200 09 CA170 20 09 CA570 20
250 09 CA170 40 09 CA570 40
300 09 CA170 50 09 CA570 50

CAMEO®Disk Platinium 1 Bleu

Équivalence : papier Sic P120.
Application : pour le dressage de matériaux durs (≥ 120 HV).
Fluide/liquide : eau

 Boîte de 1 pièce + 1 pierre de dressage Autocollants Magnétiques
 Ø en mm
 Réf. Réf.
200 09 CA140 20 09 CA540 20
250 09 CA140 40 09 CA540 40
300 09 CA140 50 09 CA540 50

CAMEO®Disk Platinium 2 Vert

Équivalence : papier Sic P240.
Application : pour le dressage de matériaux durs (≥ 120 HV).
Fluide/liquide : eau

 Boîte de 1 pièce + 1 pierre de dressage Autocollants Magnétiques
 Ø en mm
 Réf. Réf.
200 09 CA150 20 09 CA550 20
250 09 CA150 40 09 CA550 40
300 09 CA150 50 09 CA550 50

CAMEO®Disk Platinium 3 Jaune

Équivalence : papier Sic P600.
Application : pour le dressage de matériaux durs (≥ 120 HV).
Fluide/liquide : eau

 Boîte de 1 pièce + 1 pierre de dressage Autocollants Magnétiques
 Ø en mm
 Réf. Réf.
200 09 CA160 20 09 CA560 20
250 09 CA160 40 09 CA560 40
300 09 CA160 50 09 CA560 50

CAMEO®Disk Platinium 4 Rouge

Équivalence : papier Sic P1200.
Application : pour le dressage de matériaux durs (≥ 120 HV).
Fluide/liquide : eau

 Boîte de 1 pièce + 1 pierre de dressage Autocollants Magnétiques
 Ø en mm
 Réf. Réf.
200 09 CA180 20 09 CA580 20
250 09 CA180 40 09 CA580 40
300 09 CA180 50 09 CA580 50

Outils de dressage

Pierres abrasives pour CAMEO®DISK Platinium

 2 pièces
 Types
Dim. (mm) Réf.
Grain 120 pour Platinium 0 & 1 6 x 13 x 100 98 59121 00
Grain 400 pour Platinium 2 6 x 13 x 100 98 59401 00
Grain 600 pour Platinium 3 & 4 6 x 13 x 100 98 59601 00

Booster

Booster pour CAMEO®DISC Platinium

Le fluide Booster est un nouveau lubrifiant spécialement développé pour être utilisé avec
les Cameo®disk Platinium pendant les étapes de prépolissage. Sa formulation spécifique facilite l’utilisation des Cameo®disk Platinium 0, 1, 2, 3 et 4.
Prêt à l’emploi, ce nouveau lubrifiant maintient l’efficacité du Cameo®disk constante dans le temps sans avoir recours à la pierre de dressage.

lamplan polissage fluidesetlubrifiants cameodiskplatiniumLes principaux avantages :
  • Améliore l’efficacité des CAMEO®DISK
  • Conserve l’efficacité constante dans le temps
  • Réduit la consommation d’eau
  • Utilisation universelle, sur tous type de matériaux
  • Prêt à l’emploi.
 Caractéristiques
Conditionnement Réf.
Fluide lubrifiant prêt à l’emploi 5 litres 07 BP030 40

À savoir…

Pour garantir une constance des résultats, les CAMEO®DISK doivent être dressés périodiquement avec les pierres abrasives adéquates.
