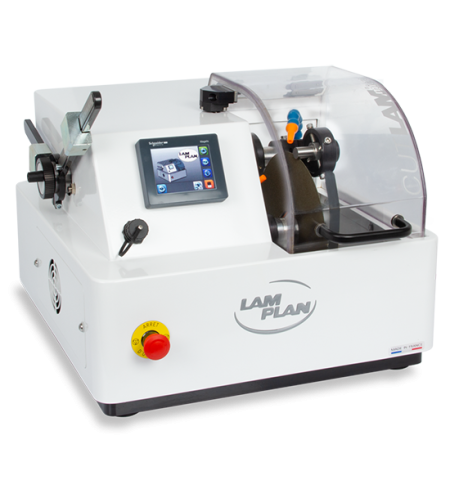

Micro-tronçonneuse de précision pour laboratoire

micro tronçonneuse de précision cutlam 2
2 modes de coupe
  • Coupe gravitaire avec poids et contre-poids
  • Coupe manuelle
Déplacement axe Z
Déplacement latéral de l’échantillon par molette, visualisation de la distance sur l’écran tactile
Écran de contrôle
Écran tactile de 3,5 pouces
Visuels graphiques intuitifs
PRÉSENTATION

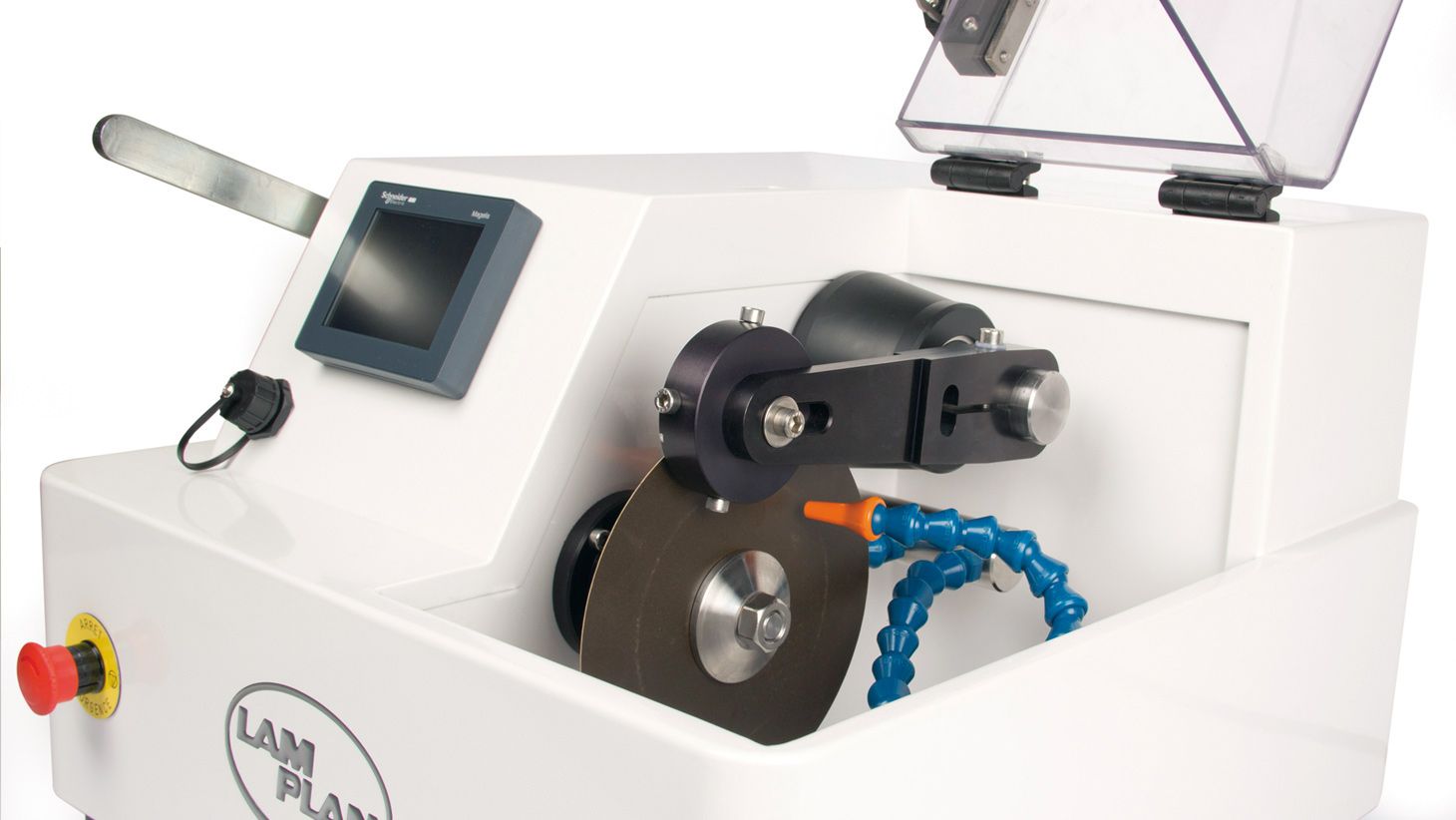

CUTLAM®micro 2.0

Destinée aux coupes de précision, sa plage de vitesse et la capacité de la chambre de coupe en font une machine très polyvalente.

  • Ø disque de tronçonnage
    75 à 200 mm
  • Vitesse de rotation
    De 200 à 4000 tr/min.
  • Capacité de coupe maxi
    Ø50 mm
  • Dimensions L x H x P
    430 x 300 x 450 mm

Le maintien de la pièce est assuré par un bras porte-étaux, le volant, situé à l’extérieur de la chambre de coupe, permet un déplacement micrométrique de l’axe Z. La translation se visualise directement à l’écran (précision 0,02 mm) grâce au système de remise à zéro vous pourrez réaliser des coupes parallèles avec une grande précision.

Toute une gamme d’étaux est disponible rendant possible le bridage de pièces et matériaux de toute sorte.

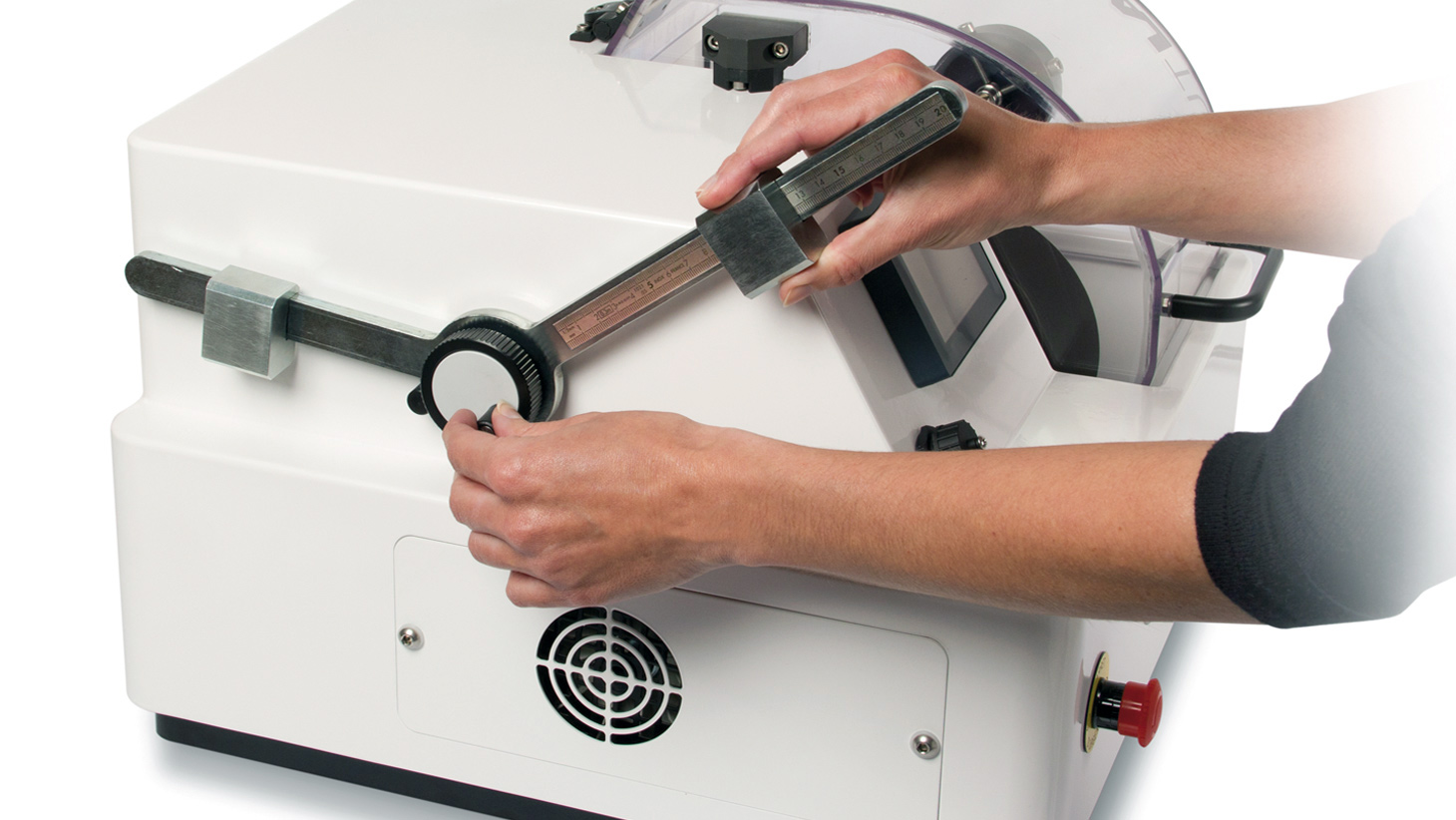

L’avance de coupe peut être gérée manuellement ou grâce au système de poids/contrepoids particulièrement adapté aux coupes délicates. Un balancier permet de compenser le poids de la pièce et un autre permet de régler précisément la charge appliquée.

Équipée d’un bac de filtration / décantation / recirculation indépendant et de grande capacité (10 litres), vous pourrez réaliser aisément vos coupes longues dans des conditions de refroidissement optimales. La CUTLAM®micro 2.0 a été pensée pour simplifier les opérations d’entretien, une crépine est disposée au fond de la chambre de coupe pour la récupération des petites pièces, un filtre tissu de 100 µm en entrée du bac de décantation permet de retenir les plus grosses particules, le reste de la filtration est obtenu par décantation dans le bac compartimenté.

Basée sur un châssis mécano soudé robuste habillé d’une carrosserie en tôle peinte, la CUTLAM®micro 2.0 est particulièrement stable et exempte de vibrations pour un encombrement minimum de votre paillasse.

VIDÉO ET PHOTOS

Design et technologie de pointe

Réglage manuel micrométrique de l’axe Z.

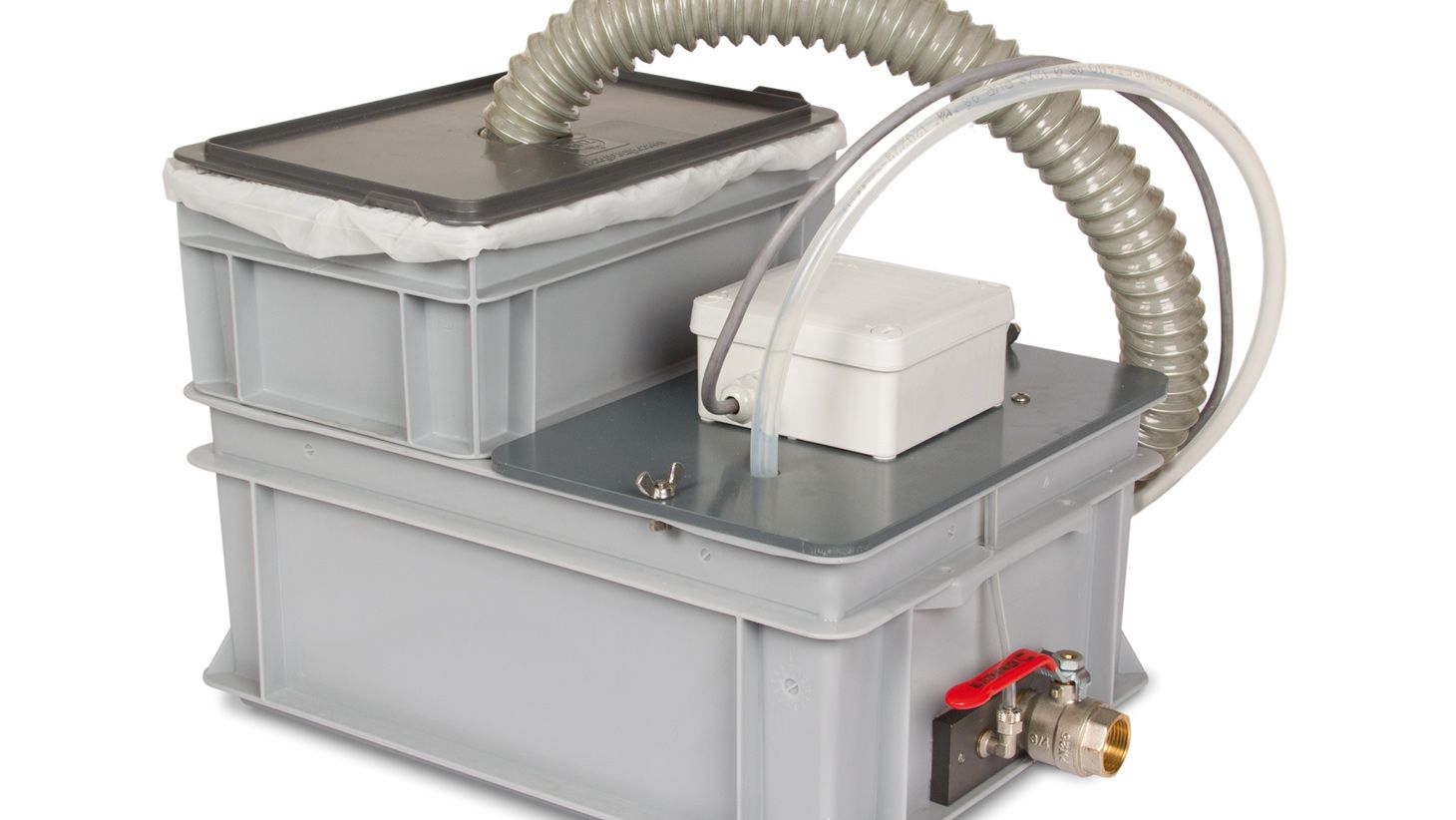

Bac de décantation 10 litres avec filtre 100 µ.

    Visuels non contractuels
    EN DÉTAILS

    Caractéristiques techniques et équipements

    disque Ø 200 mm

    (Variable en fonction de l’étau utilisé et du diamètre du disque).

    Équipements inclus

    • Système de recirculation du lubrifiant, 10 litres,
      Bac de décantation à 2 compartiments,
      Filtre tissu en entrée 100 µ,
      Pompe de recirculation 800L/heure pilotée par commande machine.

    • Porte-échantillon cylindrique serrage par vis : Ø 12 à 50 mm maxi
    • Jeu de flasques Ø 50 mm pour meules Ø 125 à 150 mm

    Options

    • Vitesse lente 50 à 1000 tr/min
      60 CTM 20 20
    • Maintien lame mince par vacuum
      60 CTM 03 80

    Téléchargements

    Fiche technique CUTLAM®micro 2.0

    Ø disque de tronçonnage
    75 à 200 mm
    Ø de l’arbre
    12,7 mm
    Ø des flasques standards
    50 mm
    Déplacement latéral du bras axe Z
    Course 80 mm (précision 0,02 mm)
    Poids de charge
    2 x 200 g
    Mouvement vertical
    Manuel
    Lubrification
    Système de recirculation du lubrifiant, 10 litres, Bac de décantation à 2 compartiments, filtre tissu en entrée 100 µ, Pompe de recirculation 800L/heure pilotée par commande machine.
    Puissance du moteur
    0,6 kW
    Vitesse de rotation
    Variable, de 200 à 4000 tr/min.
    Protection
    Capot transparent avec verouillage de sécurité
    Tension
    230 V – 50 Hz monophasé
    Dimensions L x H x D
    430 x 300 x 450 mm
    Poids
    40 kg
    Référence
    60 CTM20 00
    ACCESSOIRES ET OPTIONS

    Les accessoires disponibles

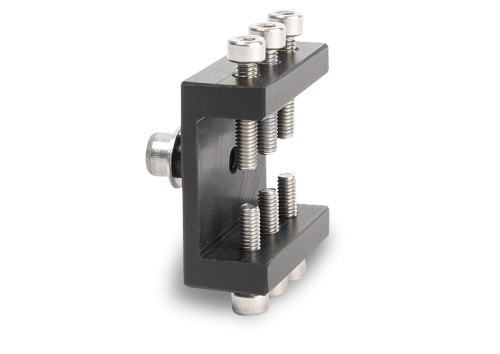

    Porte-échantillon serrage multi vis pour pièces irrégulières
    60 CTM03 50

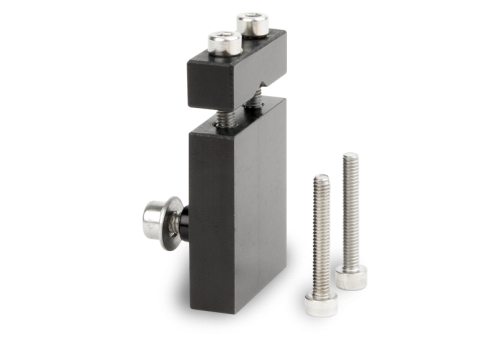

    Porte-échantillon étau, serrage par vis
    60 CTM03 30

    Ø 12 mm maxi

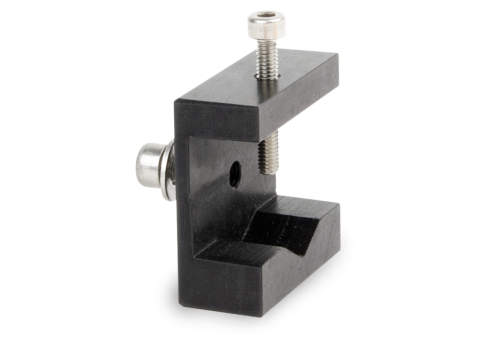

    Porte-échantillon en V, serrage par vis
    60 CTM03 20

    Ø 24 mm maxi

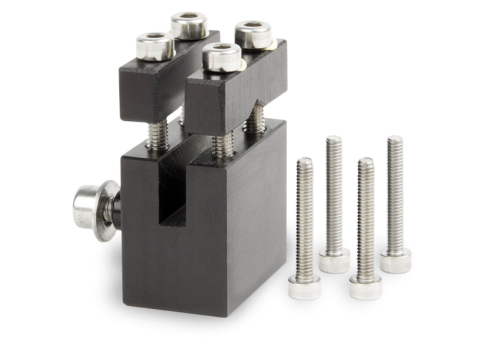

    Porte-échantillon doubles étaux serrage par vis
    60 CTM03 40

    Ø 12 mm maxi

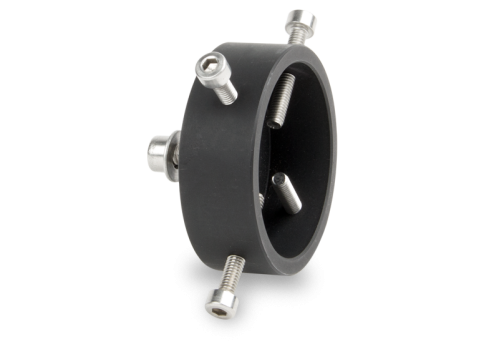

    Porte-échantillon cylindrique serrage par vis
    60 CTM03 10

    Ø 12 mm à 50 mm

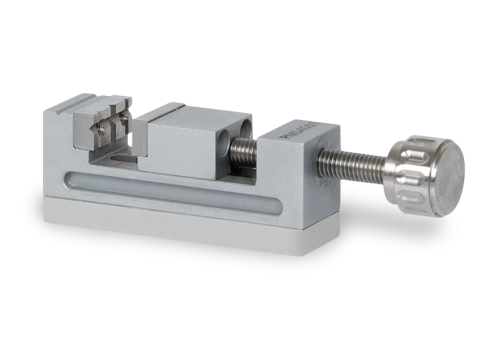

    Petit étau serrage par vis
    60 CTM02 10

    Course : 15 mm
    Mors : L 15 x H 6,3 mm

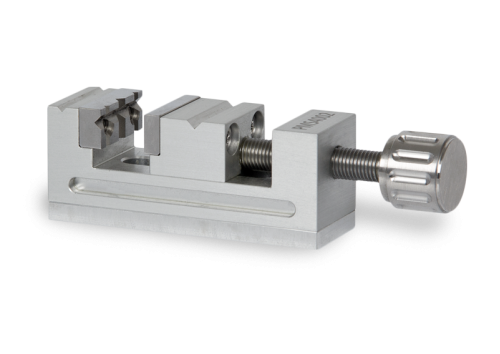

    Moyen étau serrage par vis
    60 CTM021 10

    Course : 24 mm
    Mors : L 25 x H 10 mm

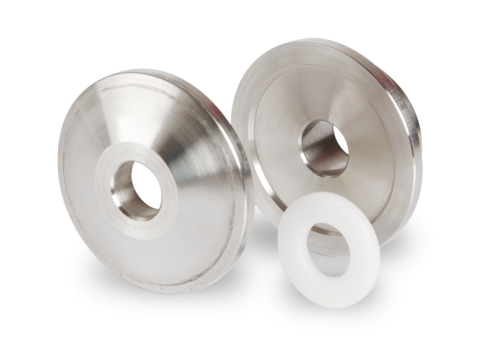

    Jeux de flasques
    • Jeu de flasques Ø 35 mm pour disque Ø 75 à 100 mm – 60 CTM01 10
    • Jeu de flasques Ø 50 mm pour disque Ø 125 à 150 mm – 60 CTM01 20
    • Jeu de flasques Ø 75 mm pour disque jusqu’à Ø 200/230 mm – 60 CTM01 30
    Bagues d’adaptation acier et PVC pour disques de tronçonnage
    • Acier Ø 25,4 x 12,7 mm (5 pièces) – 60 00369 90
    • PVC Ø 25,4 x 12,7 mm (5 pièces) – 60 00370 90
    Visuels non contractuels
