Tronçonneuse automatique et programmable à 2 axes motorisés* équipée d’une meule de tronçonnage Ø 300 mm

*3e axe (X) motorisé en option

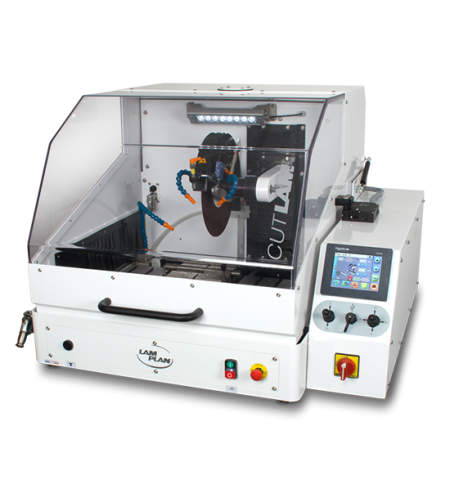

Tronçonneuse automatique et programmable Cutlam 3.1
Espace de tronçonnage le plus grand du marché
Inédit

La meule translate de façon linéaire de haut en bas, elle offre un espace sous meule de 140 mm

PRÉSENTATION

CUTLAM®3.1

La CUTLAM®3.1 est l’ultime développement de LAM PLAN, cette tronçonneuse automatique Ø 300 mm est la plus évoluée de son segment.

  • Ø disque de tronçonnage
    250 à 300 mm
  • Vitesse de rotation
    De 1000 à 4000 tr/min.
  • Capacité coupe maxi
    Ø 110 mm
  • Dimensions L x H x P
    900 x 700 x 1000 mm

Espace de tronçonnage le plus grand du marché des tronçonneuses Ø 300 mm

La CUTLAM®3.1 offre une capacité de coupe inégalée, la table de la machine est capable de se mouvoir de façon automatique d’arrière en avant sur une course de 300 mm. La meule translate de façon linéaire de haut en bas, automatiquement. Ce mouvement linéaire permet à cette tronçonneuse de nouvelle génération d’offrir un espace sous meule de 140 mm. La cutlam®3.1 dispose d’une ouverture latérale du capot pour la coupe de barres.

Simplicité d’utilisation

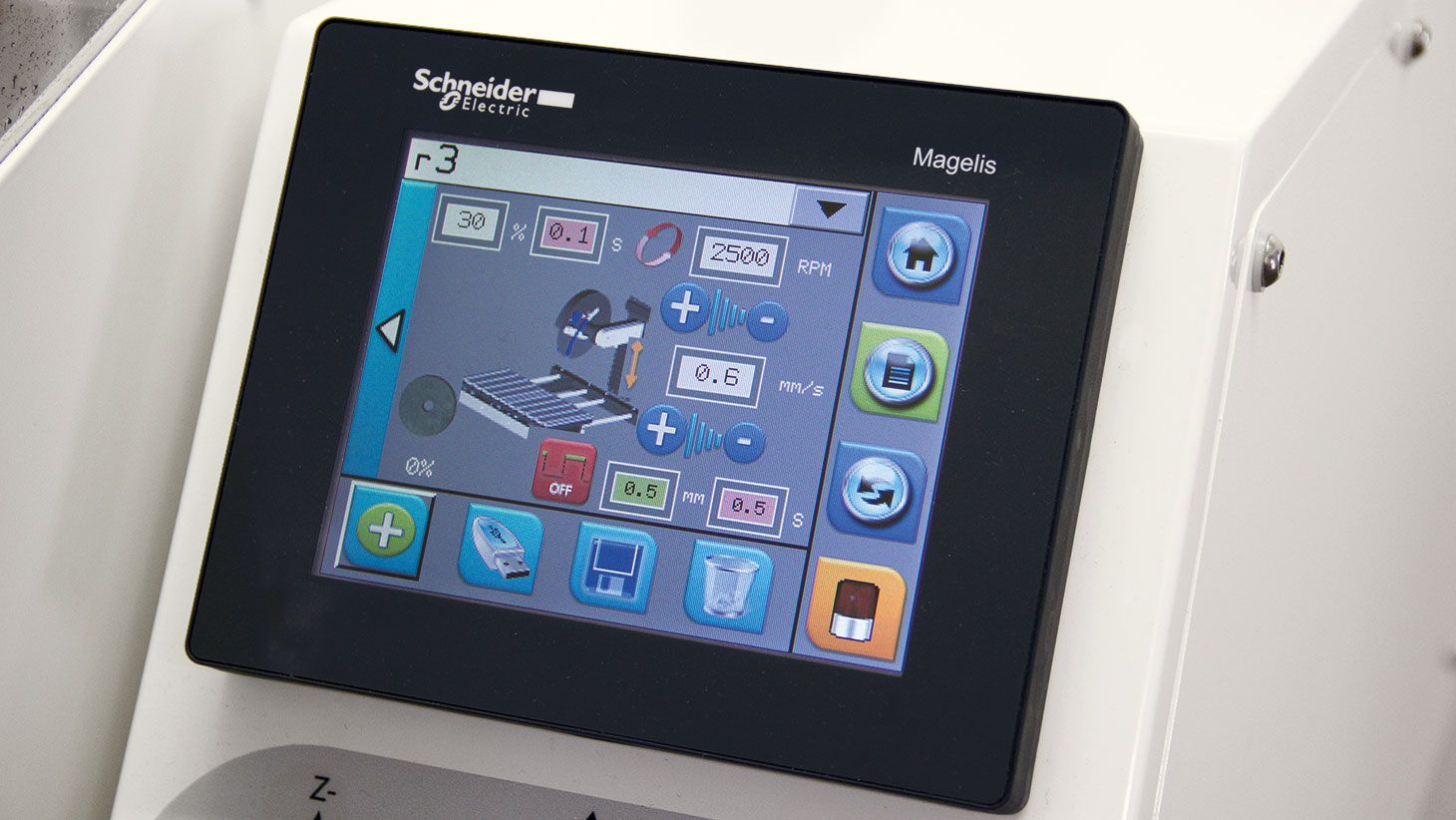

Le pilotage de la CUTLAM®3.1 est extrêmement simple, le large écran tactile (5.7 pouces) et l’interface intuitive permettent une prise en main rapide. Les 2 axes motorisés de la CUTLAM®3.1 (3e axe en option) peuvent être pilotés manuellement par deux joysticks situés à proximités de l’écran de commande. La mémoire interne de cet équipement autorise la sauvegarde de plus de 256 programmes de coupe, qui peuvent également être importés ou exportés par le biais d’un port USB.

Un grand choix de paramétrages possibles

La vitesse de rotation de la meule, la vitesse d’avance des axes sont paramétrables, évitant toute détérioration ou déformations des échantillons à prélever. 3 modes de coupes sont possibles : manuel, via l’utilisation des joysticks, semi-automatique et automatique. Les mouvements des axes peuvent être continus ou séquencés.

La CUTLAM®3.1 est également équipée du système de gestion intelligent de l’avance. La définition d’un couple admissible par la meule de tronçonnage, au travers de l’écran tactile va automatiquement réguler la vitesse d’avance des axes.

Cette option vous permet de couper des matériaux ayant différentes duretés (par exemple un acier avec revêtement HVOF) sans avoir à modifier la vitesse d’avance. La gestion intelligente de l’avance évitera les longues et fastidieuses campagnes d’essais pour définir la bonne vitesse d’avance.

De nombreuses possibilités de coupes offertes

Cette tronçonneuse automatique permet la coupe en plongée (suivant l’axe Z), sur une course maximum de 200 mm ou une coupe suivant l’axe Y, avec une course maxi de 300 mm.

Il est également possible de combiner les 2 mouvements Z et Y. Ainsi, votre machine est capable d’effectuer des coupes en passes avec un nombre et une profondeur de passes paramétrables.

Cette machine peut être équipée en option d’un axe X manuel ou automatique pour la réalisation de tranches parallèles.

Votre sécurité, notre priorité

Un inter-verrouillage maintien le capot en position fermé lorsque la meule est en rotation. Capot ouvert, tout mouvement d’axes (via les joysticks) n’est rendu possible que lorsque le technicien appuiera sur le bouton « homme présent ».

VIDÉO ET PHOTOS

Design et technologie de pointe

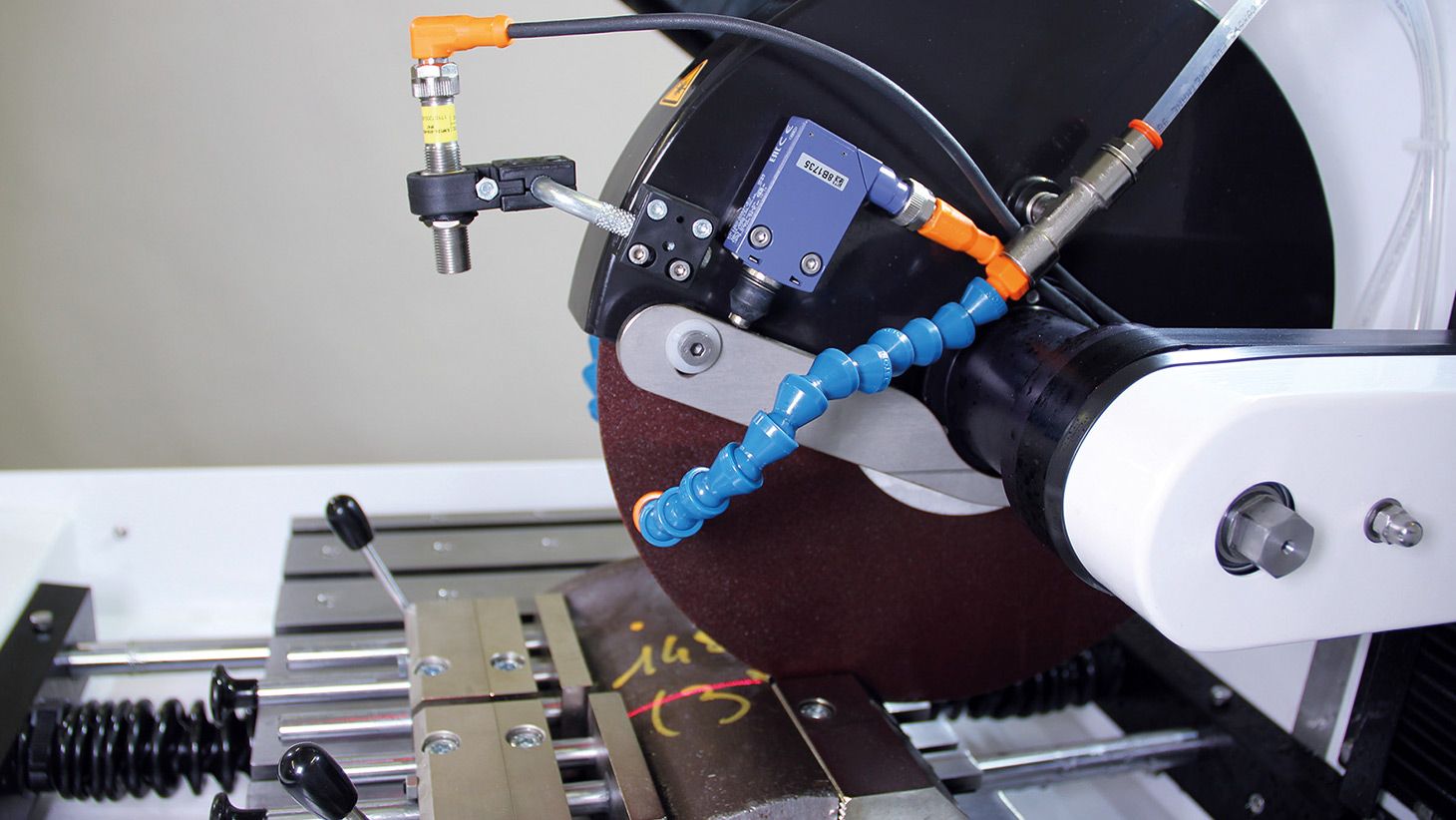

Laser de positionnement

    Visuels non contractuels
    EN DÉTAILS

    Caractéristiques techniques et équipements

    disque Ø 300 mm

    *passage sous disque

    Hauteur pièce à couper en mm

    Profondeur pièce à couper en mm

    Téléchargements

    Fiche technique CUTLAM®3.1

    Ø disque de tronçonnage
    250 à 300 mm
    Ø de l’arbre
    25,4 mm
    Capacité coupe maxi
    Ø 110 mm
    Espace entre disque et table
    (avec disque Ø 300 mm)
    140 mm
    Table
    inox 574 x 298 mm
    Mouvement longitudinal de la table
    300 mm
    Mouvement vertical du disque
    200 mm
    Mouvement transversal
    150 mm (en option)
    Puissance du moteur
    3,8 kW
    Lubrification
    Système de recirculation 60 litres Bac de décantation à 2 compartiments. Filtre tissu 100 µm Pompe 800 L/h, pilotée par la machine
    Vitesse de rotation du disque

    De 1000 à 4000 tr/min.

    Mode de tronçonnage
    Manuel, semi-automatique et automatique
    Gestion des vitesses d’avance
    De 0,1 à 20 mm/sec, continue ou séquencée.
    Intelligent motion : contrôle automatique des avances suivant couple résultant sur le moteur meule.
    Éclairage
    Bandeau LED
    Protection

    Capot sécurisé par interverrouillage.
    Bouton « homme présent » pour manipulation axes avec capot ouvert

    Tension
    380 V – 3 phases + terre
    Dimensions L x H x D
    900 x 700 x 1000 mm
    (hauteur 1100 mm capot ouvert)
    Poids
    210 kg
    Référence
    60 CT31A 00
    ACCESSOIRES ET OPTIONS

    Les accessoires disponibles

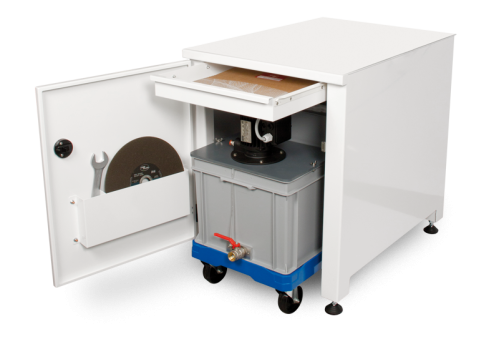

    Meuble support CUTLAM®
    60 M0310 00

    Meuble en acier thermo-laqué spécialement dédié à la gamme CUTLAM®.

    Il comprend une porte avec rangement pour outils et meules de tronçonnage, un tiroir supérieur de rangement et un espace pour l’intégration du bac de recirculation. L’ensemble est très stable et les pieds sont ajustables.

    Dimensions : L x H x P : 700 x 800 x 1050 mm.

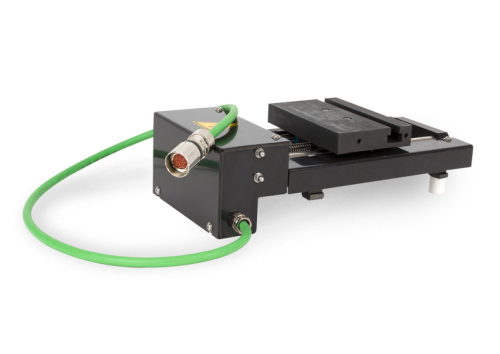

    Table transversale automatique (déplacement en X)
    60 CT31A 30

    Course 150 mm

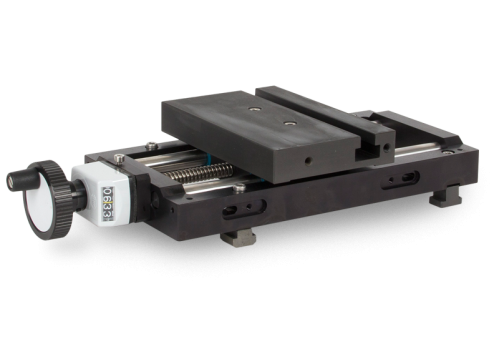

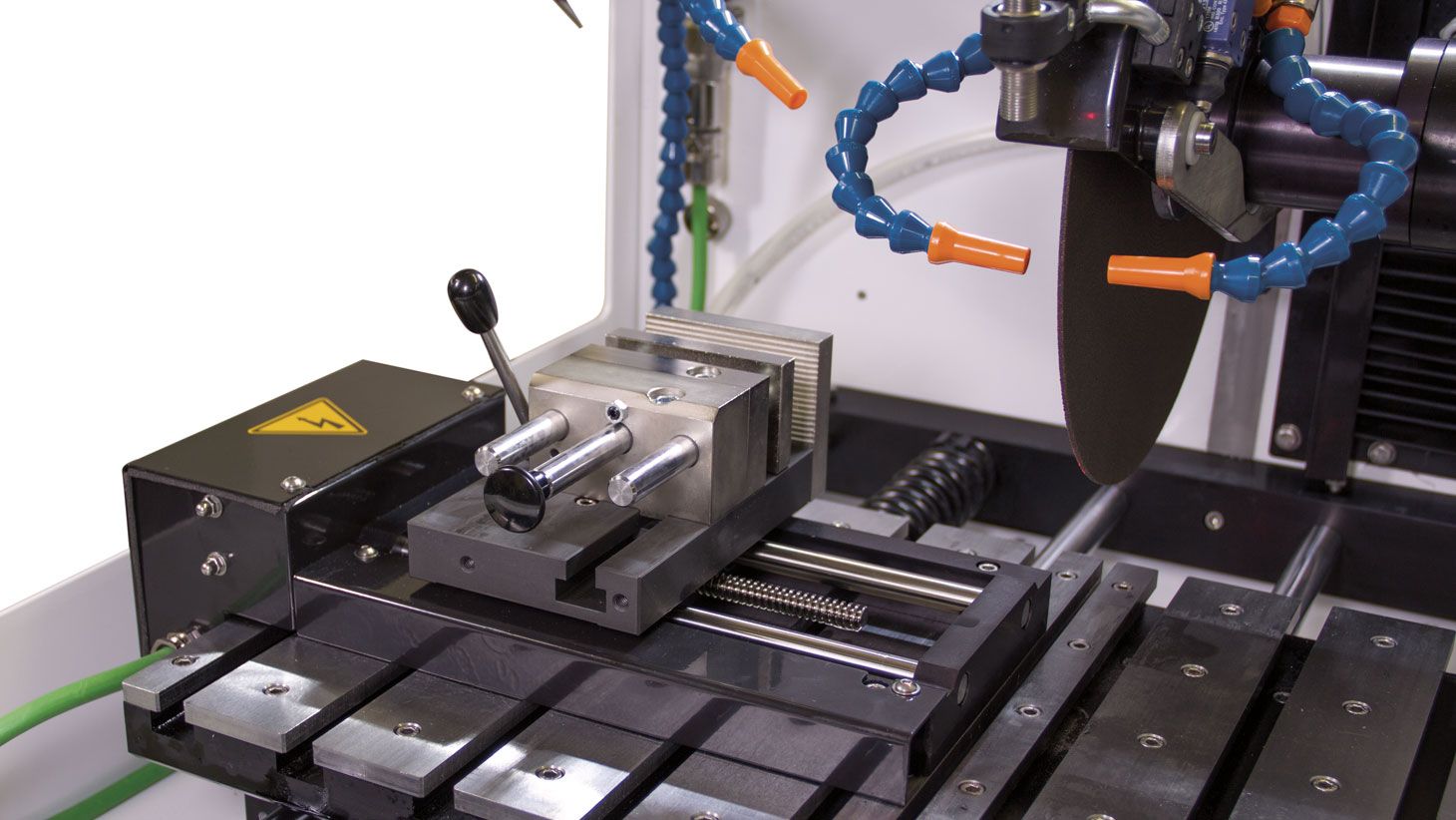

    Table transversale (déplacement en X)
    60 CT31A 20

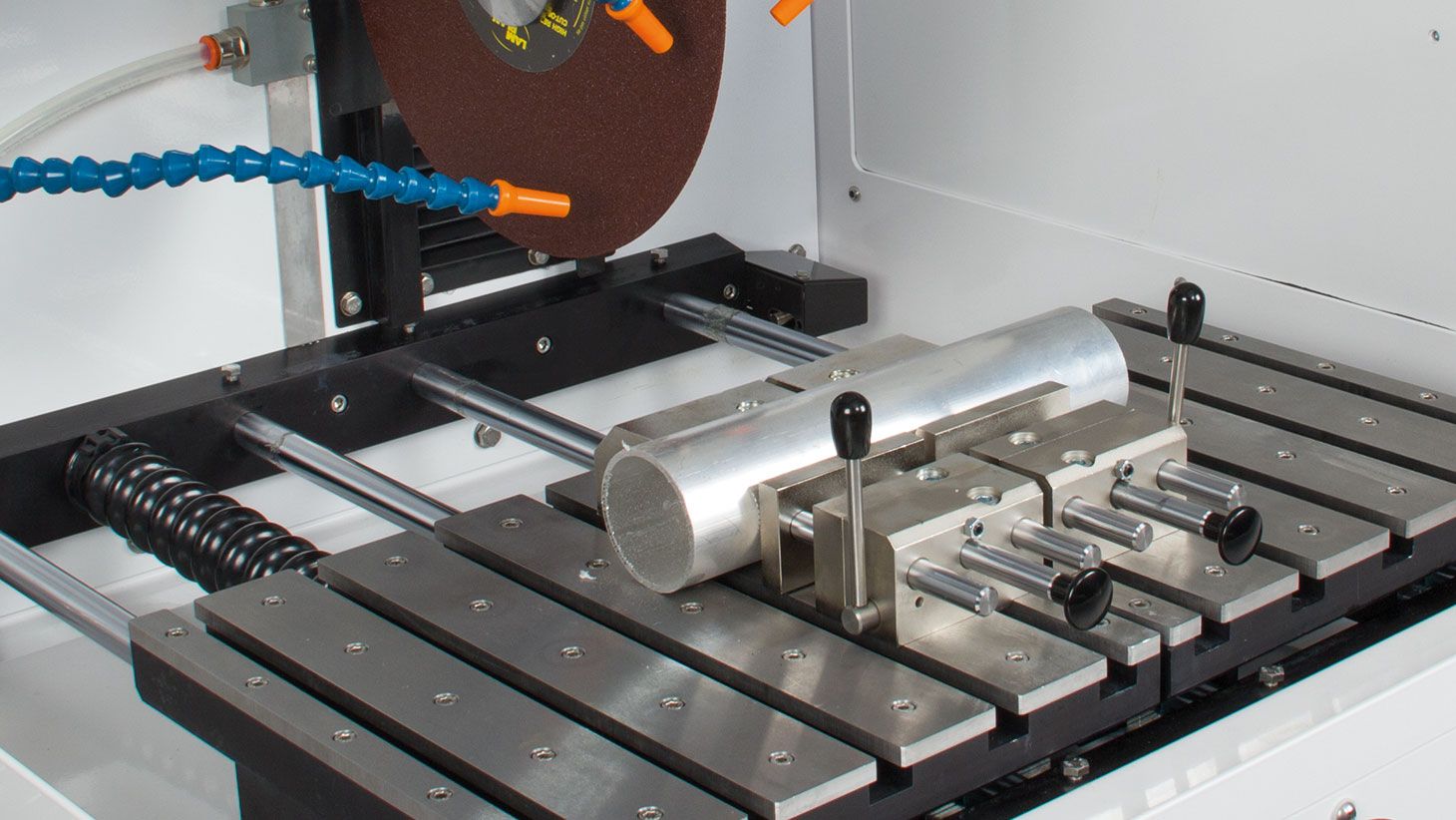

    Déplacement manuel par molette, course 150 mm, précision de l’afficheur 0,01 mm. Peut recevoir l’étau droit référence 60 CT200 20 ou 60 CT200 40

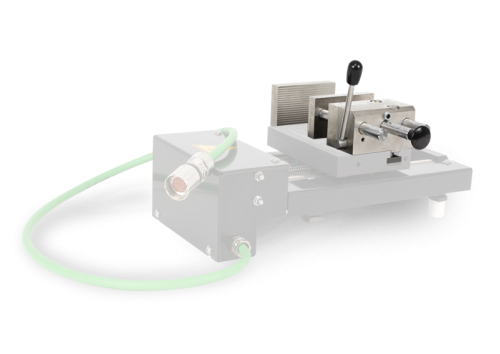

    Étaux spécifique à serrage rapide
    60 CT306 20

    pour table transversale 60 CT31A 20 et 60 CT31A 30, levier à gauche.
    Mors : L 80 x H 45 mm

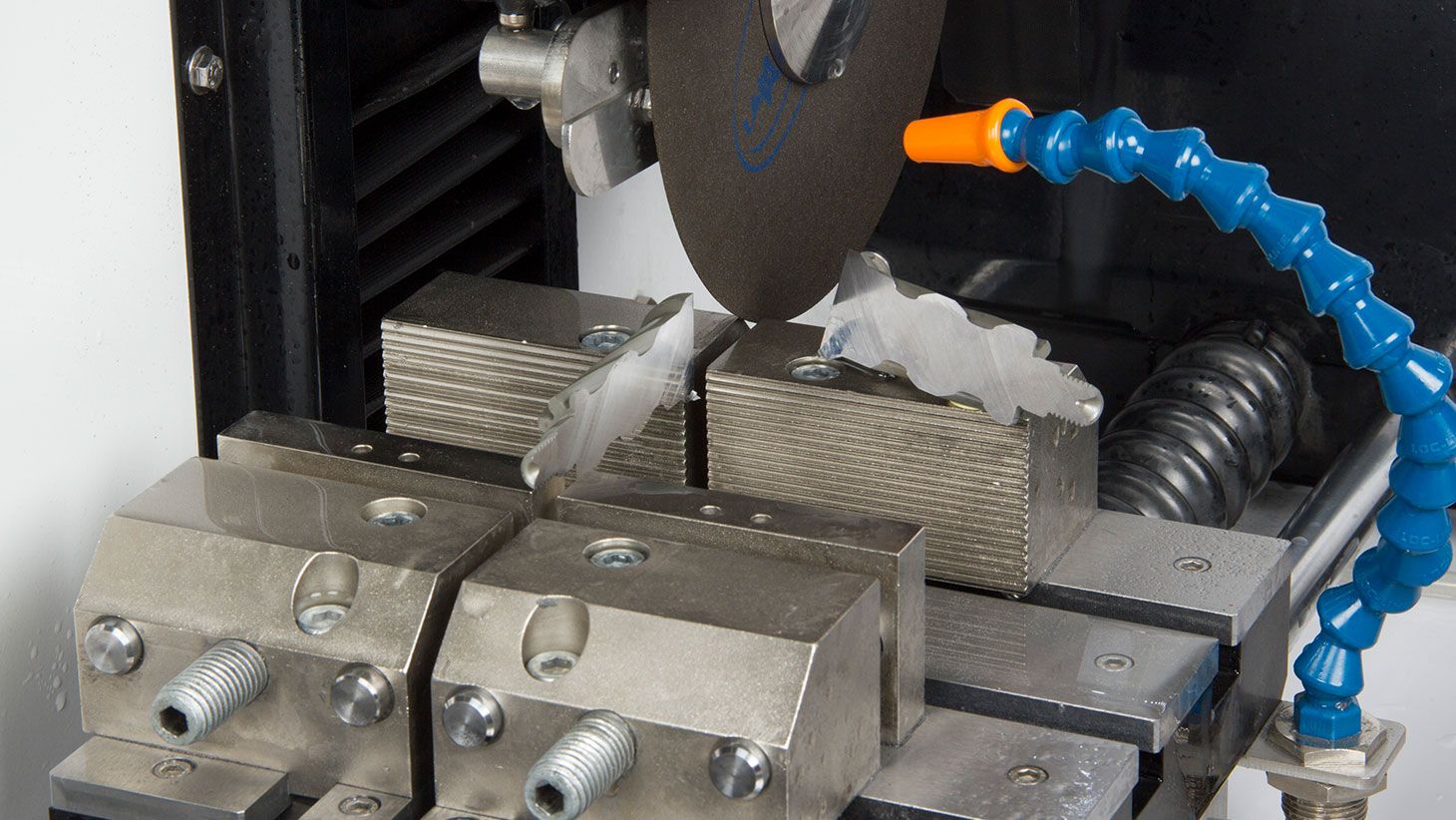

    Double étaux à serrage rapide
    60 CT200 20

    (droite et gauche de la meule de tronçonnage).
    2 x 2 mors, sans semelle pour préserver une capacité maximale.
    Mors : L 80 X H 45 mm
    Vis de 12 mm incluses pour rainure en T.
    Levier à gauche et à droite.

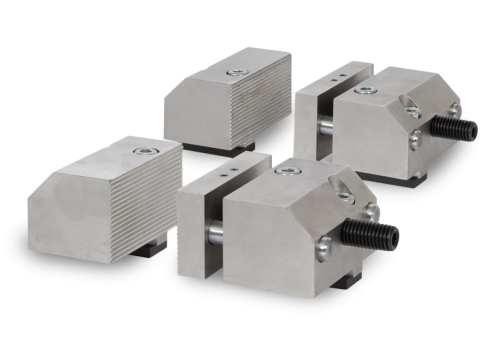

    Double étaux à vis
    60 CT200 40

    (à droite et à gauche de la meule de tronçonnage)
    2 x 2 mors, sans semelle pour préserver une capacité maximale.
    Mors : L 80 X H 45 mm
    Vis de 12 mm incluses pour rainure en T.

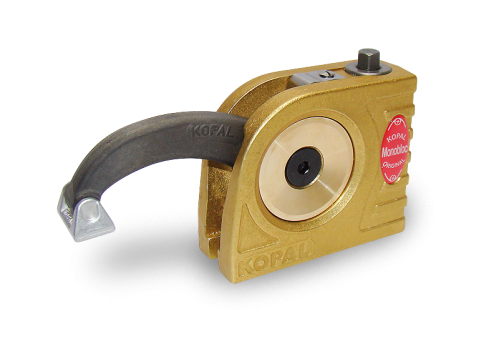

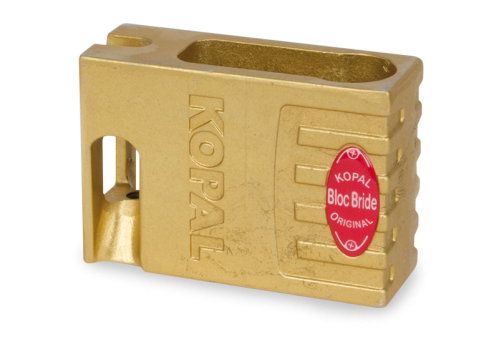

    Bride serrage universelle KOPAL 61
    60 081282 20
    Réhausse pour KOPAL 61
    60 081282 40

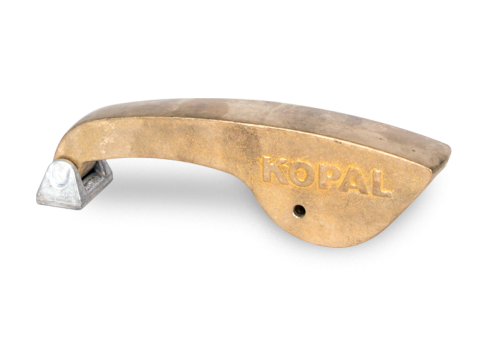

    Came longue pour KOPAL 61
    60 00285 90

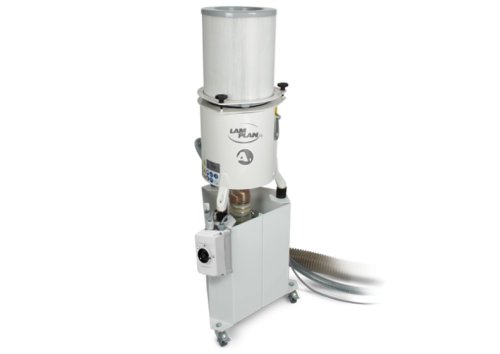

    Groupe d'apiration A1
    Groupe d’aspiration A1 pour les brouillards d’huile
    60 CT204 00

    Le système d’aspiration LAM PLAN permet d’extraire l’air « pollué » présent à l’interieur de la chambre de coupe de votre machine à tronçonner.

    Un filtre spécial multicouche bloque les plus petites particules polluantes empêchant ainsi leur dispersion dans l’atmosphère. Le fluide lubrifiant, à l’état liquide, est renvoyé dans le bac de recirculation de la tronçonneuse en vue de sa réutilisation. (Une évacuation est prévue à cet effet sur le système d’aspiration). Un post-filtre à cartouche, implanté au dessus du système d’aspiration assure un très haut niveau de filtration, jusqu’à 99.97%. Une manchette d’adaptation (code LAM PLAN 60CT20820) est fournie pour adapter le tuyau d’aspiration au capot de la tronçonneuse LAM PLAN. Le système d’aspiration est monté sur un chariot à roulettes, autorisant un positionnement aisé. Une vanne de purge, située dans le chariot, permet de récupérer le condensat.

    Bagues d’adaptation acier et PVC pour disques de tronçonnage
    • Acier Ø 32 x 25,4 mm (5 pièces) – 60 00373 90
    • PVC Ø 32 x 25,4 mm (5 pièces) – 60 00374 90
