Tronçonneuse métallographique automatique de grande capacité adaptée aux coupes en production

machine à tronçonner tronçonneuse cutlam 5.0

Capot

Accès à la chambre de coupe par un capot entièrement escamotable

Pupitre de contrôle

Sur bras articulé comprenant un écran tactile

2 modes de coupe

Continu ou séquencé
PRÉSENTATION

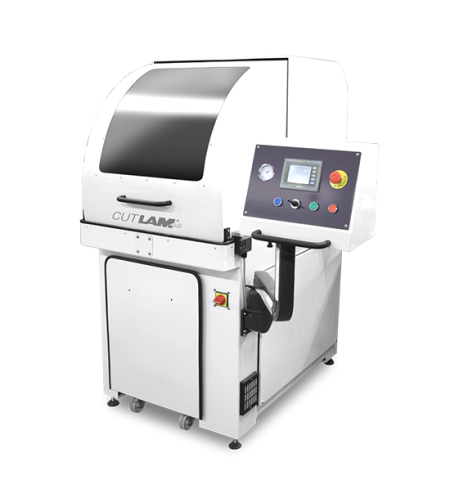

CUTLAM®4.0

Une machine destinée aux sociétés de production exigeantes qui recherchent un équipement fiable et de qualité pour une utilisation soutenue avec des capacités de coupe élevées et un encombrement minimum.

  • Ø disque de tronçonnage
    300 à 400 mm
  • Vitesse de rotation
    De 1000 à 4000 tr/min.
  • Capacité de coupe maxi
    Ø 154 mm
  • Dimensions L x H x P
    818 x 1802 x 1280 mm

La CUTLAM®4.0 est une machine monobloc montée sur pupitre avec bac de recirculation / décantation intégré, la descente de la meule se fait verticalement en mode automatique (oléopneumatique) ou manuellement par joystick. La course maximum est de 240 mm.

Adaptée à un usage intensif sur des pièces lourdes, la CUTLAM® 4.0 est équipée d’un moteur puissant de 5,5 kW, la vitesse de la meule est variable de 1000 à 4000 tr/min ainsi que la vitesse d’avance, 2 modes de coupe sont disponibles : automatique séquentiel avec fréquence réglable ou continu.

Un détecteur de fin de course arrête la machine et commande la remontée automatique de la meule en fin de cycle.

Les commandes sont simples et intuitives ; elles sont centralisées sur l’écran tactile de 5,7“ monté sur pupitre articulé.

L’ouverture du capot dégage les 3 côtés ce qui garantit un chargement aisé de pièces lourdes et volumineuses, des trappes amovibles à gauche et à droite permettent le tronçonnage de barres.

La large table porte-étaux en fonte avec 6 rainures en T longitudinales et 5 transversales, peut être mobile en option suivant l’axe X et Y.

Le système d’arrosage multipoints, sur la meule et les pièces, assure un excellent refroidissement pour des coupes de qualité et des résultats constants.

Dans sa configuration d’origine, l’éclairage de la zone de travail est assuré par un spot orientable et pour le nettoyage une douchette intégrée est fournie, elle est stockée à l’extérieur de la zone de coupe.

Afin d’optimiser votre équipement en fonction de votre activité de nombreux accessoires et options sont disponibles.

VIDÉO ET PHOTOS

Design et technologie de pointe

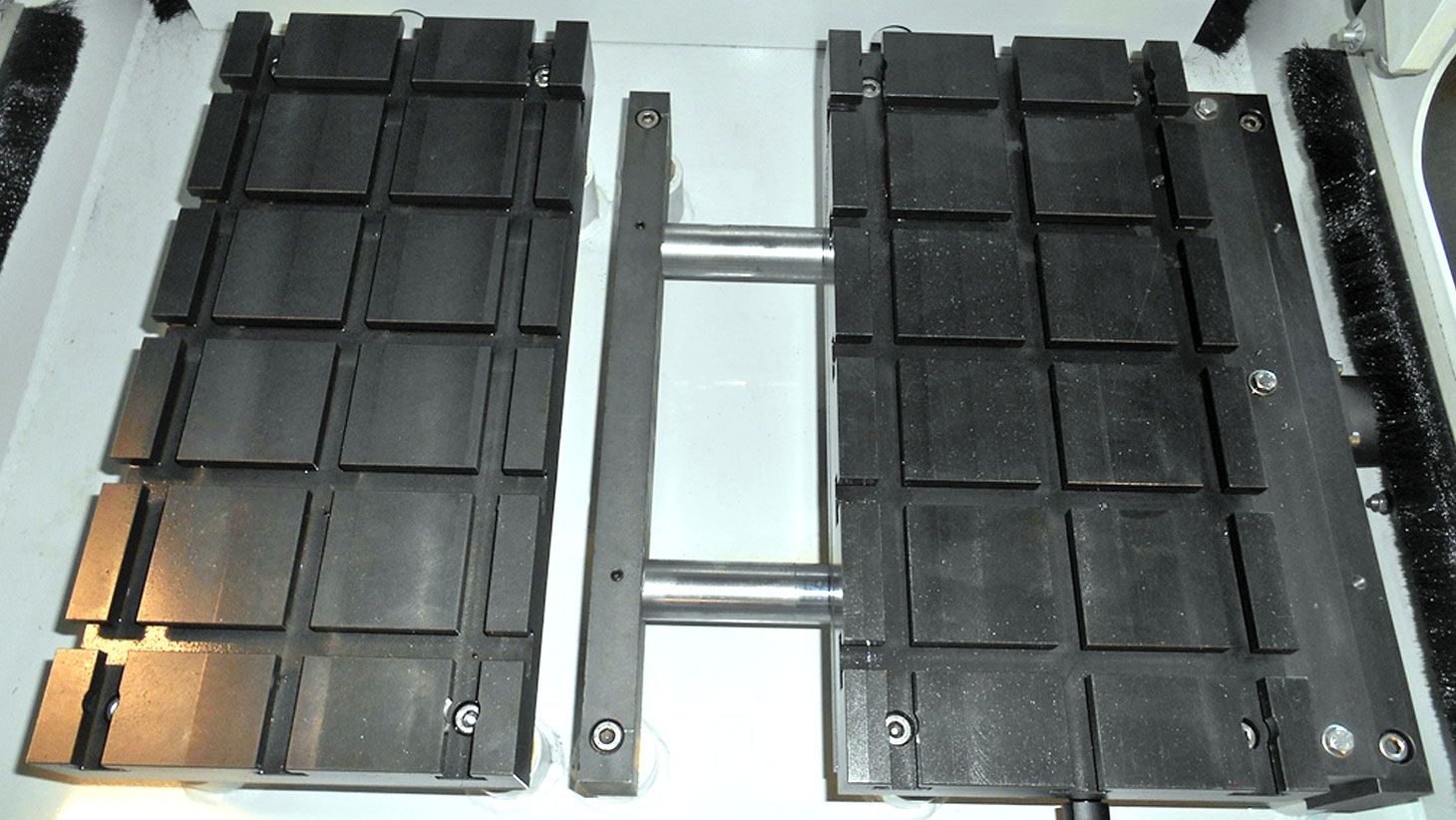

Table tranversale axe X course 120 mm

Table tranversale axe X course 120 mm

Visuels non contractuels
EN DÉTAILS

Caractéristiques techniques et équipements

disque Ø 400 mm

*passage sous disque

Option

  • Laser de positionnement
    60 CT403 00

Variantes machines

  • Table avec déplacement manuel transversal (axe X) course 120 mm
    60 CT40A 10
  • Table avec déplacement manuel longitudinal (axe Y) course 180 mm
    60 CT40A 20

Téléchargements

Fiche technique CUTLAM®4.0

Ø disque de tronçonnage
300 à 400 mm
Ø de l’arbre
25,4 mm
Ø des flasques standards
100 mm
Capacité de coupe maxi

Ø 154 mm ou 145 x 160 mm ou 90 x 275 mm (avec un disque de Ø 400 mm) + ouverture à gauche et à droite pour pièces longues

Passage sous meule
190 mm (avec meule de Ø 400 mm)
Mouvement vertical
Manuel
Lubrification
Système de recirculation, 140 litres, sur roulettes
Système de nettoyage intégré, avec douchette à l’extérieur de la chambre de coupe
Puissance du moteur
5,5 kW
Vitesse de rotation
Variable, de 1 000 à 4 000 tr/min.
Vitesse d’avance du bras
5 à 200 mm/min. en coupe
Table
Double rainuré en fonte traitée, 400 x 400 mm
Type de rainures
En T 12 mm (6 longitudinales, 5 transversales)
Eclairage
LED
Protection
Capot avec verrouillage de sécurité
Carosserie
Acier revêtu peinture époxy
Alimentation pneumatique
Air comprimé filtré 5µ, 6 bars
Puissance
6 kW cumulée
Consommation
24 Ah
Tension
400 Volts – 50 Hz (triphasé)
Dimensions L x H x D
818 (+ 300 mm avec panneau de commande) x 1802 x 1280 mm
Poids
650 kg
Référence
60 CT40A 00
ACCESSOIRES ET OPTIONS

Les accessoires disponibles

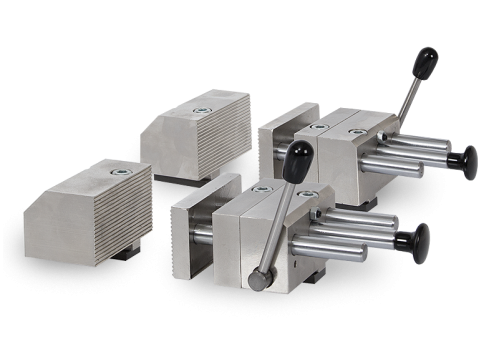

Double étaux à serrage rapide
60 CT200 20

(droite et gauche de la meule de tronçonnage).
2 x 2 mors, sans semelle pour préserver une capacité maximale.
Mors : L 80 X H 45 mm
Vis de 12 mm incluses pour rainure en T.
Levier à gauche et à droite.

Double étaux à serrage rapide
60 CT400 20

(droite et gauche de la meule de tronçonnage).
2 x 2 mors, sans semelle pour préserver une capacité maximale.
Mors : L 80 X H 70 mm
Vis de 12 mm incluses pour rainure en T.
Levier à gauche et à droite.

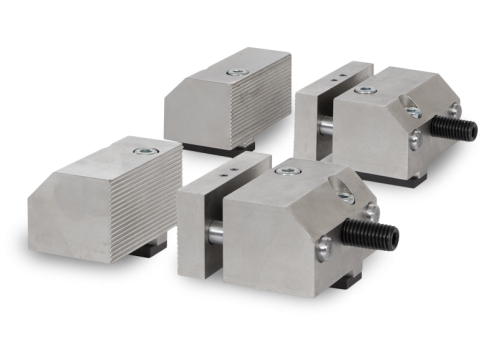

Double étaux à vis
60 CT200 40

(à droite et à gauche de la meule de tronçonnage)
2 x 2 mors, sans semelle pour préserver une capacité maximale.
Mors : L 80 X H 45 mm
Vis de 12 mm incluses pour rainure en T.

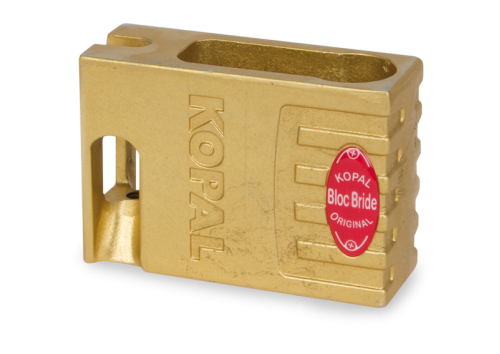

Bride serrage universelle KOPAL 61
60 081282 20
Réhausse pour KOPAL 61
60 081282 40

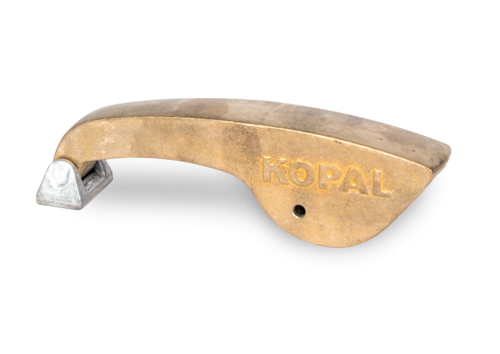

Came longue pour KOPAL 61
60 00285 90

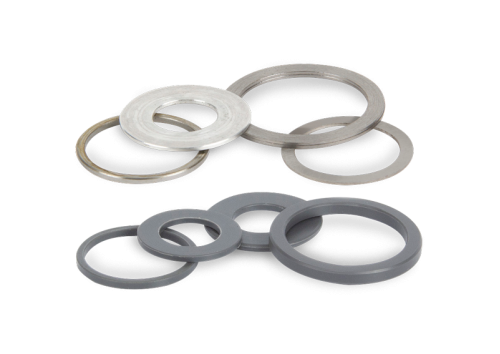

Bagues d’adaptation acier et PVC pour disques de tronçonnage
  • Acier Ø 32 x 25,4 mm (5 pièces) – 60 00373 90
  • PVC Ø 32 x 25,4 mm (5 pièces) – 60 00374 90

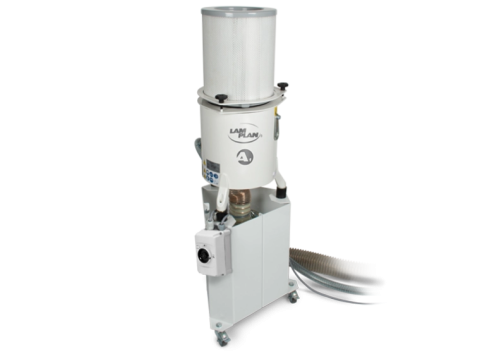

Groupe d'apiration A1
Groupe d’aspiration A1 pour les brouillards d’huile
60 CT204 00

Le système d’aspiration LAM PLAN permet d’extraire l’air « pollué » présent à l’intérieur de la chambre de coupe de votre machine à tronçonner.

Un filtre spécial multicouche bloque les plus petites particules polluantes empêchant ainsi leur dispersion dans l’atmosphère. Le fluide lubrifiant, à l’état liquide, est renvoyé dans le bac de recirculation de la tronçonneuse en vue de sa réutilisation. (Une évacuation est prévue à cet effet sur le système d’aspiration). Un post-filtre à cartouche, implanté au dessus du système d’aspiration assure un très haut niveau de filtration, jusqu’à 99.97%. Une manchette d’adaptation (code LAM PLAN 60CT20820) est fournie pour adapter le tuyau d’aspiration au capot de la tronçonneuse LAM PLAN. Le système d’aspiration est monté sur un chariot à roulettes, autorisant un positionnement aisé. Une vanne de purge, située dans le chariot, permet de récupérer le condensat.

Visuels non contractuels
