CUTLAM®5.0

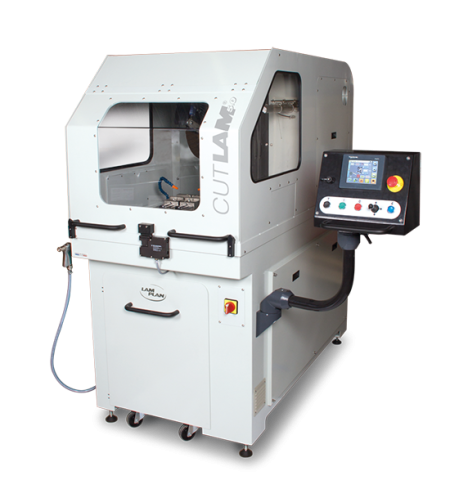

La CUTLAM®5.0 est une machine monobloc avec bac de recirculation/décantation intégré. Elle représente l’équipement ultime en matière de tronçonneuse automatique programmable de grande capacité. Puissance et gestion évoluée des phases de coupe vous garantissent une efficacité et un rendement de premier ordre.
-
Ø disque de tronçonnage355 (400*) mm
-
Vitesse de rotationDe 1000 à 4000 tr/min.
-
Capacité de coupe maxiØ 127 mm
-
Dimensions L x H x P877 x 1727 x 1800 mm
Déplacements de la meule et de la table
Équipée d’origine avec une meule de Ø 355 mm à mouvement vertical et longitudinal automatique. En option le mouvement transversal automatique est assuré par le déplacement de la table.
Commande
La programmation s’effectue par l’intermédiaire d’un grand écran tactile doté d’une interface graphique imagée qui vous assure une utilisation intuitive pour une prise en main immédiate. Tous les paramètres de positionnement et de coupe sont visibles en continu à l’écran. Le positionnement rapide du point de coupe est assuré par l’utilisation d’un joystick.
La mémoire interne permet de stocker 300 programmes qui peuvent être importés / exportés via le port USB.
Programmation facile
La machine indique à l’écran les courses nécessaires et possibles en fonction du positionnement de la pièce sur la table et de ses dimensions. Ces informations peuvent être mémorisées.
Tous les modes de coupe sont possibles
- Coupe en mode automatique ou manuel.
- Coupe automatique en continu avec gestion intelligente de l’avance, ce système présente de nombreux avantages :
La vitesse d’avance est pré-réglée, elle sera réduite automatiquement si le couple de tronçonnage augmente puis reviendra à la valeur de consigne dès que la charge sur le moteur sera à nouveau réduite. Le système améliore la qualité de coupe en limitant les dommages thermiques sur les pièces.
Facilite la coupe des pièces de forme irrégulière et/ou composées de matériaux de dureté hétérogène. Annule le risque de casse de la meule suite à une sur charge.
Permet de travailler en permanence à la vitesse d’avance maximum sans risque de casse.
- Coupe automatique séquencée pour un meilleur refroidissement.
- Coupe en plongée, coupe en translation et coupe par passes successives.
- Coupes parallèles répétitives.
Équipements
Un bac de lubrification/refroidissement de grande capacité (140 litres) logé sous la machine. Un système d’arrosage multi-points sur la meule et la pièce assure un excellent refroidissement même dans le cas d’une utilisation intensive.
Une douchette située à l’extérieur de la machine ainsi qu’un fond de chambre de coupe spécialement étudié permettent un nettoyage rapide.

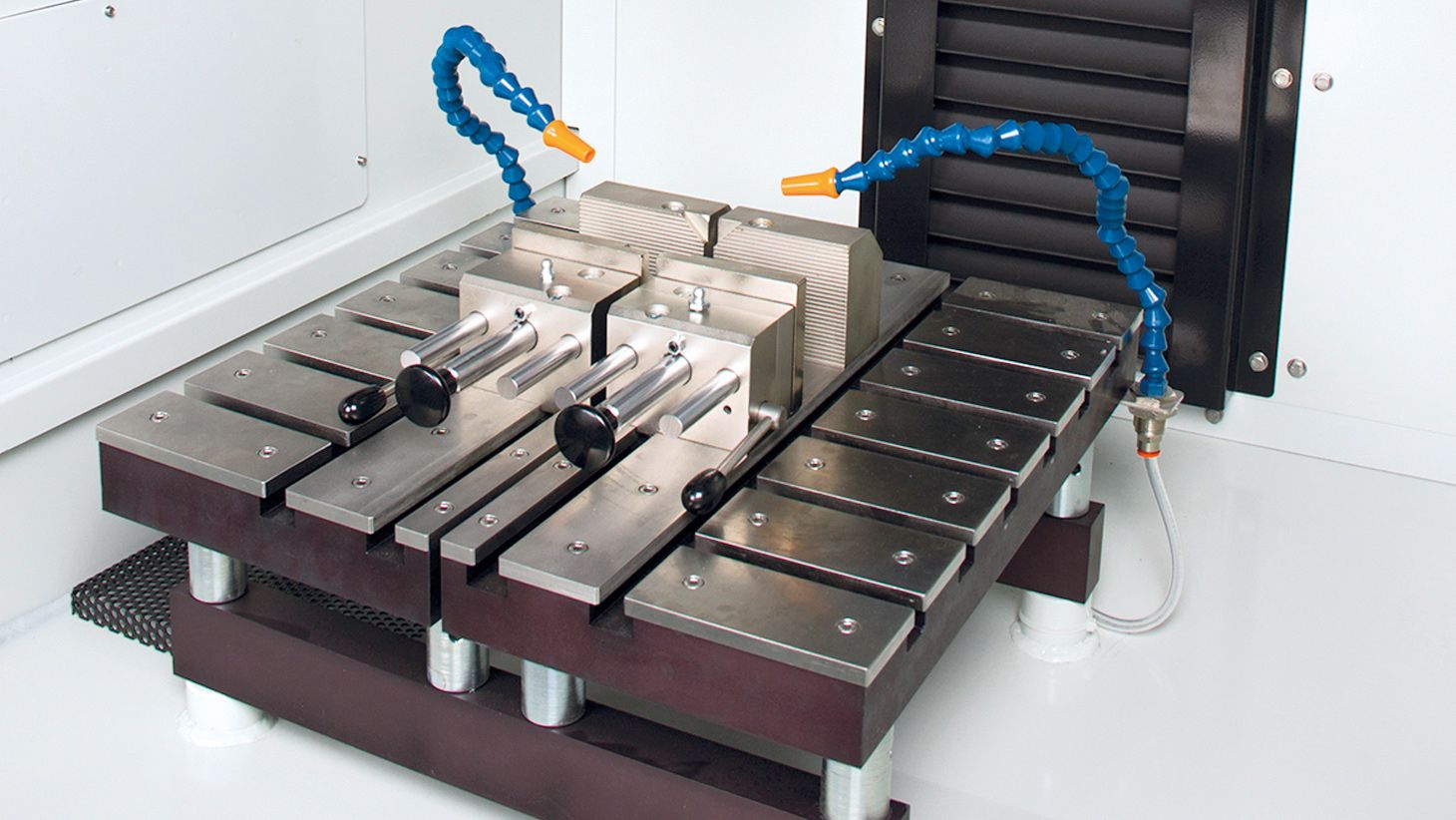

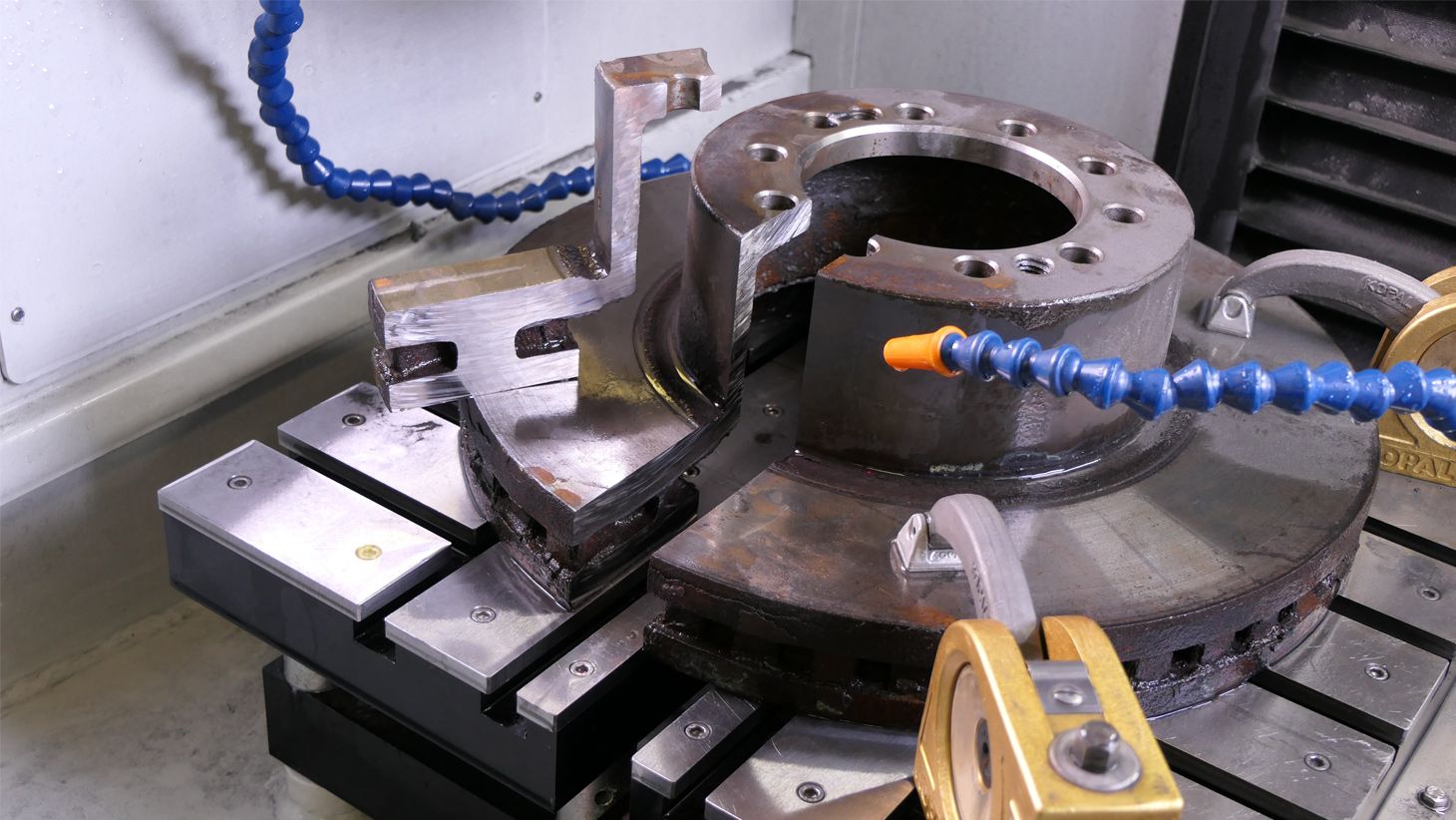

Une large table de coupe de L 408 x P 422 mm composée de 2 parties indépendantes. 4 rainures longitudinales et 6 rainures transversales permettent d’accueillir toutes sortes de systèmes de bridages disponibles en option ou sur le marché.
Design et technologie de pointe
Caractéristiques techniques et équipements
*passage sous disque
Options
-
Machine équipée d’une meule de tronçonnage Ø 400 mm60 CT503 00
-
Laser de positionnement60 CT506 00
Variantes machines
-
Machine avec table X course 120 mm précision de déplacement 0,05 mm60 CT50A 10
-
Machine avec table X course 380 mm précision de déplacement 0,05 mm60 CT50A 100
Téléchargements
Fiche technique CUTLAM®5.0
Ø disque de tronçonnage | 355 mm (*400 mm en option) |
Ø de l’arbre | 25,4 mm |
Ø des flasques standards | 100 mm |
Capacité de coupe maxi | Ø 127 mm (avec une meule de Ø 355 mm) + ouverture à gauche et à droite pour pièces longues |
Passage sous meule | 252,5 mm (avec meule de Ø 355 mm) |
Mouvement vertical | Axe Z course 350 mm vitesse de 0,1 à 25 mm/sec avance rapide 50 mm/sec |
Mouvement longitudinal | Axe Y course 350 mm vitesse de 0,1 à 25 mm/sec avance rapide 50 mm/sec |
Mouvement transversal | Axe X course 120 mm (option) |
Lubrification | Système de recirculation, 140 litres, sur roulettes, pompe 1 500L/heure Système de nettoyage intégré, avec douchette à l’extérieur de la chambre de coupe |
Puissance du moteur | 5,5 kW |
Vitesse de rotation | Variable, de 1 000 à 4 000 tr/min. |
Table | Aluminium traitée et palettes inox interchangeables.
Largeur ouverte : 408 x P 422 mm |
Type de rainures | En T 12 mm (4 longitudinales, 6 transversales) |
Eclairage | Bandeau LED |
Protection | Capot avec verrouillage de sécurité |
Carosserie | Acier revêtu peinture époxy |
Puissance | 12 kW cumulée |
Consommation | 32 Ah |
Tension | 400 Volts – 50 Hz (triphasé + terre) |
Dimensions L x H x D | 877 (+ 600 mm avec panneau de commande) x 1 727 x 1 800 mm (H capot ouvert 2 272 mm) |
Poids | 750 kg |
Référence | 60 CT50A 00 |
Les accessoires disponibles

Double étaux à serrage rapide
(droite et gauche de la meule de tronçonnage).
2 x 2 mors, sans semelle pour préserver une capacité maximale.
Mors : L 80 X H 45 mm
Vis de 12 mm incluses pour rainure en T.
Levier à gauche et à droite.

Double étaux à serrage rapide
(droite et gauche de la meule de tronçonnage).
2 x 2 mors, sans semelle pour préserver une capacité maximale.
Mors : L 80 X H 70 mm
Vis de 12 mm incluses pour rainure en T.
Levier à gauche et à droite.

Double étaux à vis
(à droite et à gauche de la meule de tronçonnage)
2 x 2 mors, sans semelle pour préserver une capacité maximale.
Mors : L 80 X H 45 mm
Vis de 12 mm incluses pour rainure en T.

Bride serrage universelle KOPAL 61

Réhausse pour KOPAL 61

Came longue pour KOPAL 61

Bagues d’adaptation acier et PVC pour disques de tronçonnage
- Acier Ø 32 x 25,4 mm (5 pièces) – 60 00373 90
- PVC Ø 32 x 25,4 mm (5 pièces) – 60 00374 90

Groupe d’aspiration A1 pour les brouillards d’huile
Le système d’aspiration LAM PLAN permet d’extraire l’air « pollué » présent à l’intérieur de la chambre de coupe de votre machine à tronçonner.
Un filtre spécial multicouche bloque les plus petites particules polluantes empêchant ainsi leur dispersion dans l’atmosphère. Le fluide lubrifiant, à l’état liquide, est renvoyé dans le bac de recirculation de la tronçonneuse en vue de sa réutilisation. (Une évacuation est prévue à cet effet sur le système d’aspiration). Un post-filtre à cartouche, implanté au dessus du système d’aspiration assure un très haut niveau de filtration, jusqu’à 99.97%. Une manchette d’adaptation (code LAM PLAN 60CT20820) est fournie pour adapter le tuyau d’aspiration au capot de la tronçonneuse LAM PLAN. Le système d’aspiration est monté sur un chariot à roulettes, autorisant un positionnement aisé. Une vanne de purge, située dans le chariot, permet de récupérer le condensat.
