Les doseurs, distributeurs, mélangeurs et buses

AQUA LAM®, liquide diamant et M.M. pour la gamme de machines à roder et à polir LAM PLAN

doseurs, distributeurs, mélangeurs et buses

Le dosage automatisé

Le recours à un dosage automatisé assure une distribution précise et régulière des produits. C’est la solution pour le contrôle du film abrasif et de la lubrification. Le rendement en enlèvement de matière et la maîtrise de la température dépendent directement de la qualité et de la constance du film abrasif.

Les différents réglages, intervalles de distribution, temps de pulvérisation, positionnement des buses, permettent d’obtenir des résultats de polissage homogènes et reproductibles ainsi qu’une économie de consommables.

Les systèmes de dosage 719 et MM 809B sont des doseurs du type venturi qui permettent une pulvérisation des produits alors que les systèmes de dosage 709, 710 et MM 909 sont quant à eux équipés de pompes péristaltiques qui délivrent les produits par goutte à goutte ou coulé.

Le système venturi est réservé aux produits à viscosité basse et à forte décantation comme certaines bases huile par exemple. Le système péristaltique est plus polyvalent et présente l’intérêt de ne pas générer de brouillard.

Les doseurs distributeurs de la série 8000 de grandes contenances sont eux basés sur des systèmes de pompes vortex pour les modèles 8003 et 8007 et péristaltique à gros débit pour le modèle 8017. Ces différents modèles sont adaptés pour des distributions importantes de produit généralement requises par les applications de production. Ils sont principalement réservés aux abrasifs de la famille des SiC qui ont une forte tendance à décanter.

Doseurs distributeurs dédiés aux machines LAM PLAN

Les systèmes de dosage associés aux rodeuses LAM PLAN peuvent intégrer un contrôle de niveau afin d’alerter l’utilisateur du manque de produit.

Préconisations produits / machines / doseurs / buses, voir tableaux en bas de page.

Doseur distributeur type 709

Modèle péristaltique pour abrasifs type BASE EAU.

  • Référence : 08 01709 00
  • Capacité : 2 x 500 cc dont 1 avec agitateur
  • Alimentation électrique : 220V monophasé + entrée 24 V pour commande
  • Débit pompe : 0,5 ml/seconde
  • Système de distribution : buses non comprises (voir tableaux en bas de page).

Consommables pour M.M.709

 Désignation
Réf.
Tuyau silicone versitec Ø 5-3 au mètre – Base eau 60 00271 90
Corps de pompe péristaltique modèle standard 60 00667 90
Pâle d’agitation pour doseur 08 00124 90

Doseur distributeur type 710

Modèle péristaltique pour abrasifs type BASE HUILE.

  • Référence : 08 01710 00
  • Capacité : 2 x 500 cc dont 1 avec agitateur
  • Alimentation électrique : 220V monophasé + entrée 24 V pour commande
  • Débit pompe : 0,5 ml/seconde
  • Système de distribution : buses non comprises (voir tableaux en bas de page)

Consommables pour M.M.710

 Désignation
Réf.
Tuyau D3.2 Jaune pour – Base Huile – Base émulsion 08 1050 10
Pompe Péristaltique Base Huile 08 1050 07
Pâle d’agitation pour doseur 08 00124 90

Doseur distributeur type 719

Modèle venturi pour abrasifs type BASE HUILE avec tendance à décanter.

  • Référence : 08 01719 00
  • Capacité : 2 x 500 cc dont 1 avec agitateur
  • Alimentation électrique : 220V monophasé + entrée 24 V pour commande
  • Débit pompe : N.A.
  • Système de distribution : buses non comprises (voir tableaux en bas de page)

Consommables pour M.M.719

 Désignation
Réf.
Tuyau Cristal Souple Ø 6 (venturi) au Mètre – Base huile et eau 60 00270 90
Pâle d’agitation pour doseur 08 00124 90

Option capteurs de niveau

Ensemble de 2 capteurs de niveau pour liquide diamant et lubrifiant..

  • Référence : 08 90001 00

Dosage automatisé adaptable

Avec les DOSEURS 910 et 910.2 vous pouvez équiper tous types de machines d’un système de dosage programmable et autonome compatible avec les produits base huile et tous les types de fluides lubrifiants.

Préconisations produits / machines / doseurs / buses, voir tableaux en bas de page.

Doseur type 910

Doseur adaptable type 910

Pour machine de Ø 380 à 700 mm.

  • Référence : 08 00799 30
  • Capacité : 2 x 500 cc dont 1 avec agitateur, 2 pompes péristaltiques
  • Alimentation électrique : 220V monofasé
  • Système de distribution : Buse non comprise (voir tableau préconisations).
Doseur type 910

Doseur adaptable type 910.2

Pour machine de Ø 762 à 1500 mm.

  • Référence : 08 00799 40
  • Capacité : 4 flacons de 500 cc avec 2 agitateurs, 4 pompes péristaltiques
  • Alimentation électrique : 220V monofasé
  • Système de distribution : Buse non comprise (voir tableau préconisations).

Doseurs distributeurs autonomes

Les doseurs distributeurs 909 et 809B autonomes permettent d’équiper facilement tous types de machines d’un système de dosage performant.
C’est une solution idéale en rétrofit ou pour améliorer les performances de votre équipement.

Préconisations produits / machines / doseurs / buses, voir tableaux en bas de page.

Doseur distributeur M.M.909 – Péristaltique

  • Système de distribution : 3 pompes péristaltiques standards avec une sortie pour pilotage d’une pompe externe
  • Commandes : Écran tactile
  • Alimentation électrique : 220 V monophasé – 50 Hz
  • Communication doseur-machine : 1 entrée 24 V pour asservissement machine

 Désignation
Qté Dim. Réf.
Doseur distributeur M.M.909 version ADAPTABLE avec marche/arrêt manuelle 1 Avec 3 flacons verre 500 cc 08 03799 000
Agitateur 1 Pour flacon verre 500 cc 08 02816 00

Consommables pour M.M.909

 Désignation
Réf.
Tuyau silicone versitec Ø 5-3 au mètre – Base eau 60 00271 90
Tuyau silicone versitec Ø 7-4 au mètre 60 00272 90
Corps de pompe péristaltique modèle standard 60 00667 90
Pâle d’agitation pour doseur 08 00124 90

Doseur distributeur M.M.909 HV – Péristaltique

  • Système de distribution : 2 pompes péristaltiques standards, 1 pompe gros débit pour liquide à viscosité élevée et une sortie pour pilotage d’une pompe externe
  • Commandes : Écran tactile
  • Alimentation électrique : 220 V monophasé – 50 Hz
  • Communication doseur-machine : 1 entrée 24 V pour asservissement machine

 Désignation
Qté Dim. Réf.
Doseur distributeur M.M.909 HV 1 Avec 3 flacons verre 500 cc 08 00799200
Agitateur 1 Pour flacon verre 500 cc 08 02816 00

Consommables pour M.M.909 HV

 Désignation
Réf.
Tuyau silicone versitec Ø 5-3 au mètre – Base eau 60 00271 90
Tuyau silicone versitec Ø 7-4 au mètre 60 00272 90
Corps de pompe péristaltique HV 60 00893 90
Pâle d’agitation pour doseur 08 00124 90

Doseur distributeur M.M.809B – Venturi

  • Système de distribution :
    – Distribution de 2 liquides différents par système Venturi
    – 1 compartiment liquide équipé d’un agitateur
  • Commandes : par boutons analogiques et minuteries
  • Alimentation air comprimé : 2 bars Alimentation électrique 220 V monophasé – 50 Hz
  • Communication : doseur-machine 1 entrée 220 V pour asservissement machine

 Désignation
Qté Dim. Réf.
Doseur distributeur M.M.809B 1 Avec 2 flacons verre 500 cc 08 01809 10

Consommables pour M.M.809

 Désignation
Réf.
Tuyau Cristal Souple Ø 6 (venturi) au mètre – Base huile et eau 60 00270 90
Pâle d’agitation pour doseur 08 00124 90

Distributeurs mélangeurs

Ces systèmes de distribution conviennent à tout type d’abrasif immergé dans un liquide, quelle que soit sa nature. Ils permettent de résoudre les problèmes de décantation et garantissent ainsi des résultats réguliers et répétitifs.
Nous consulter si vous souhaitez asservir le doseur/mélangeur à votre machine à roder.


Système de distribution (doseur autonome) pour doseur distributeur type 8017, 8003 et 8007

Préconisations produits / machines / doseurs / buses, voir tableaux en bas de page.

Distributeur mélangeur type 8017

Piloté par l’interface machine ou par séquenceur intégré pour la version autonome.

  • Type de pompe : 1 pompe péristaltique + mélangeur
  • Cuve : Volume utile de 7 litres
  • Alimentation électrique : 220V monophasé
  • Débit pompe : 3,5 ml/seconde
  • Dimensions : H 430 mm X Ø au sol 250 mm
  • Système de distribution : Buse 813 sur pied mobile vendue séparément.

 Désignation
Qté Capacité Réf.
Doseur type 8017 asservi pour machine LAM PLAN 1 7 litres 08 08017 00
Doseur type 8017 autonome 1 7 litres 08 18017 00

Consommables pour M.M.8017

 Désignation
Réf.
Corps de pompe péristaltique HV – Base eau 60 00893 90
Tuyau silicone versitec Ø 7-4 au mètre 60 00272 90

Distributeur mélangeur type 8003

Piloté par l’interface machine ou par séquenceur intégré pour la version autonome.

  • Type de pompe : 1 pompe vortex + mélangeur
  • Cuve : Volume utile 50 litres sur roulettes avec vanne de vidange
  • Alimentation électrique : 220V monophasé
  • Débit pompe : 50 litres/minute
  • Dimensions : H 870 mm X Ø au sol 600 mm
  • Système de distribution : 3 voies de sortie orientables. Électrovanne 3 voies

 Désignation
Qté Capacité Réf.
Doseur type 8003 asservi pour machine LAM PLAN 1 50 litres W000 08003
Doseur type 8003 autonome 1 50 litres W001 08003
Option système d’alerte niveau d’abrasif bas dédié aux machines série 9000 1 08 90002 00

Distributeur type 8007

Piloté par l’interface machine ou par séquenceur intégré pour la version autonome.

  • Type de pompe : 1 pompe vortex
  • Cuve : Volume utile 7 litres
  • Alimentation électrique : 220V monophasé
  • Débit pompe : 25 litres/minutes
  • Dimensions : H 420 mm X Ø au sol 250 mm
  • Système de distribution : 3 voies de sortie orientables. Électrovanne 3 voies

 Désignation
Qté Capacité Réf.
Doseur type 8007 asservi pour machine LAM PLAN 1 7 litres W000 08007
Doseur type 8007 autonome 1 7 litres W001 08007

Buses pour doseurs

Préconisations produits / machines / doseurs / buses, voir tableaux en bas de page.

Buses 811 pour doseurs péristaltique

 Désignation
Qté. Réf.
811 L 1 08 00811 10
811 HL 1 08 00811 20

Buses 813 pour doseurs péristaltique

 Désignation
Qté. Réf.
813 1 08 00813 00
813 L 1 08 00813 10
813 H 1 08 00813 20

Buses 815 pour doseurs Venturi

 Désignation
Qté. Réf.
815 1 08 00815 20
815 L 1 08 00815 40
815 XL 1 08 00815 60

Flacons en verre

Flacons en verre

 Désignation
Qté.   Réf.
Flacon en verre 2 500 cc 08 02804 00
Flacon verre / bouchon / tuyau 3 Pour 909 et 909 HV 08 01804 00

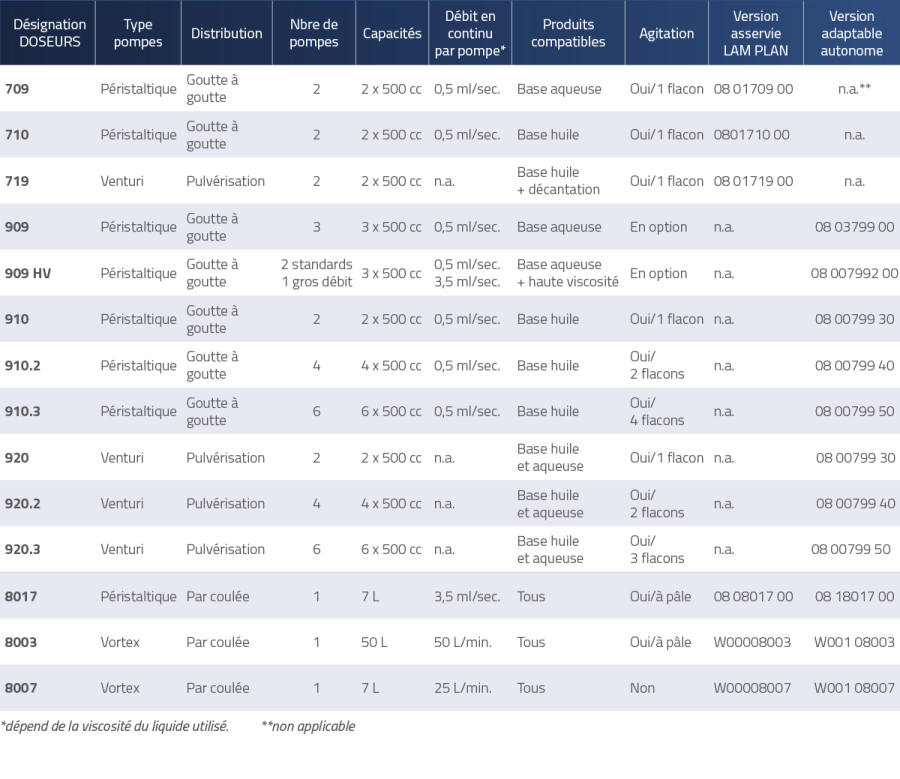

Doseurs distributeurs LAM PLAN, caractéristiques

Doseurs distributeurs, préconisations et compatibilité
