Polisseuse double face de table, petite série et prototypage pour pièces : Ø 5 à 20 mm

Écran de commande tactile 5,7″

Permet de gérer tous les paramètres de la machine, du doseur (en option) et la sauvegarde des programmes.

Plateau supérieur motorisé

Double sens de rotation.

  • Capacité plateaux
    Ø 250 mm ext.
    Ø 130 mm int.
  • Capacité utile
    7 satellites Ø 65 mm
  • Vitesse de rotation plateau
    20-150 tr/min. bidirectionnelle
  • Poids
    95 kg
PRÉSENTATION

MASTERLAM® Evolution

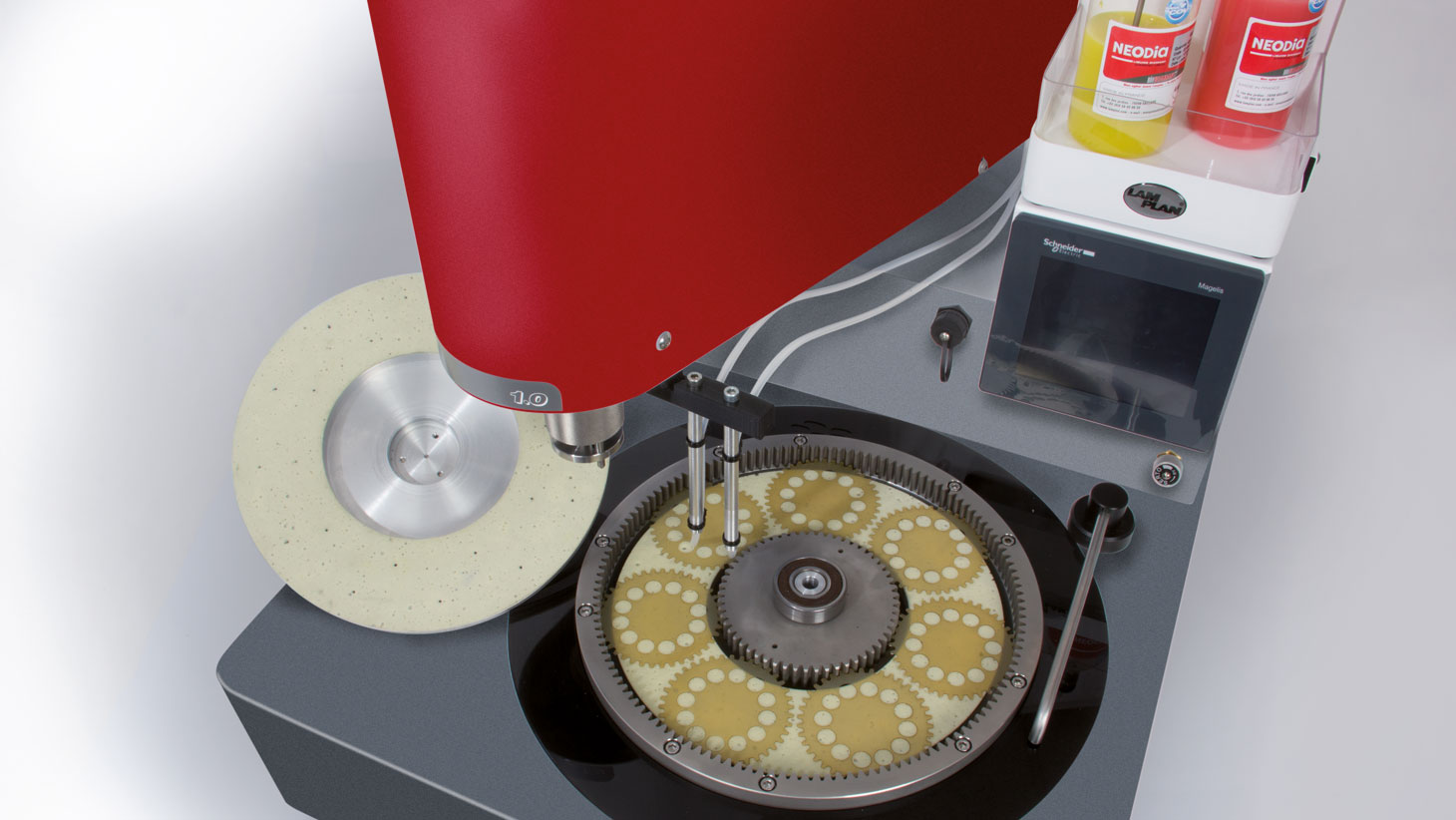

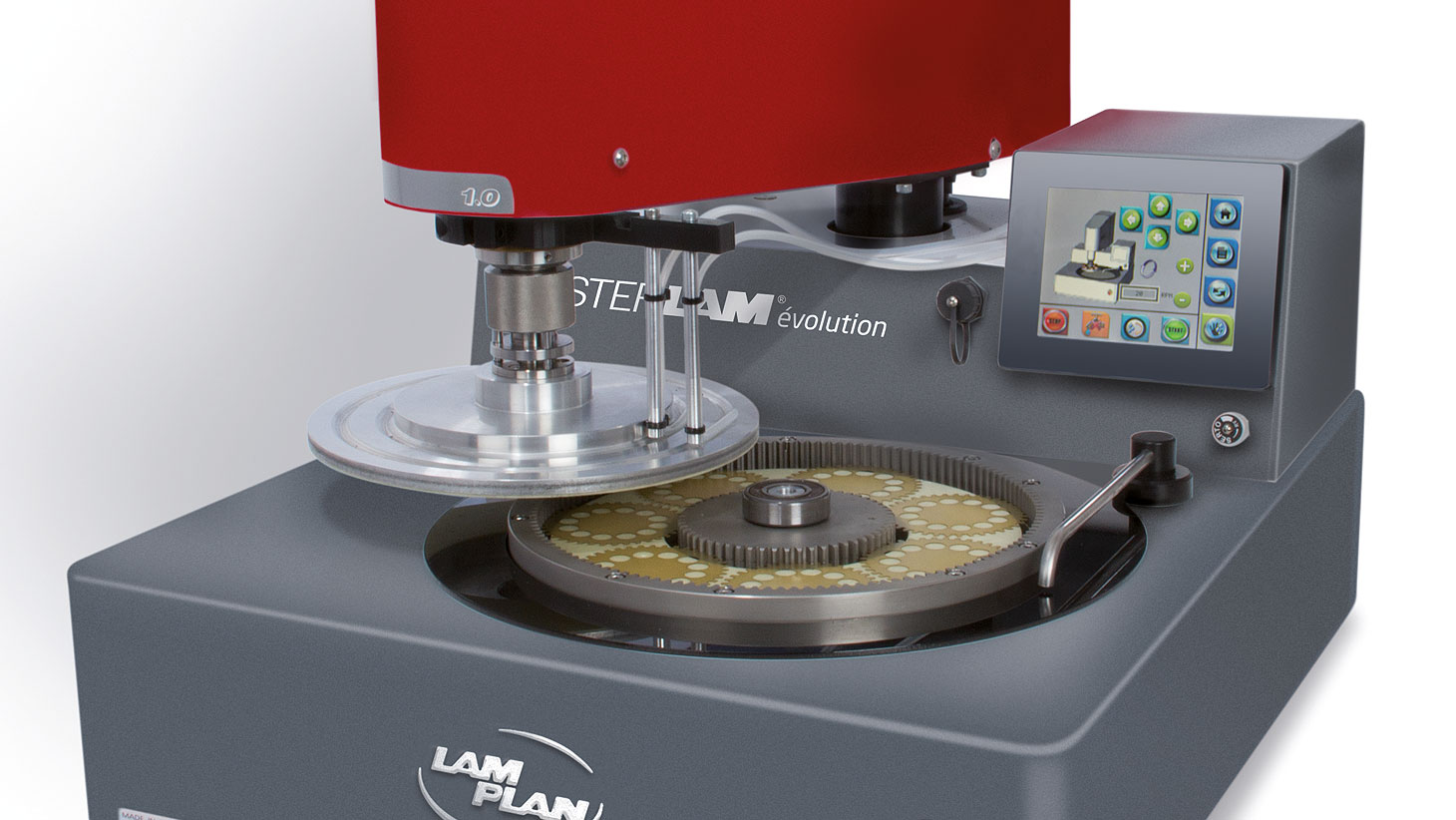

Afin de répondre aux problématiques de polissage double face en petite série ou de mise au point, LAM PLAN vous propose la MASTERLAM® Evolution. Une approche originale et innovante du polissage double face.

La MASTERLAM® Evolution est une polisseuse double face de table. Il s’agit donc d’une solution compacte et économique pour réaliser des polissages de finition et d’aspect de haute qualité sur toutes pièces de petites dimensions. Cet équipement est particulièrement bien adapté pour la finition de composants horlogers en petite séries, préséries, ou prototypage.

La machine est basée sur une cinématique simple proposant 2 mouvements : rotation horaire ou anti-horaire du plateau supérieur et du pignon central avec programmation de la vitesse. Ces 2 mouvements vous permettront de répondre à la plupart de vos besoins en termes de polissage en petite série sur tous types de matériaux.

VIDÉO ET PHOTOS

Design
et technologie de pointe

Interface de commande par écran tactile

L’écran tactile 5.7 pouces de cette machine vous permettra de gérer l’ensemble des paramètres de la polisseuse : temps de cycle, vitesses de rotation, sens de rotation, pression en cours de cycle et séquences de distribution du liquide abrasif. Cet écran intuitif offre également la possibilité de sauvegarder plus de 300 gammes opératoires. Une phase de rinçage à l’eau est également possible en fin de cycle.

Montée et descente du plateau supérieur par vérin pneumatique

    Visuels non contractuels
    EN DÉTAILS

    Caractéristiques techniques
    et équipements

    Une machine bien équipée et sûre

    La couronne extérieure de la MASTERLAM® Evolution est en inox 316 L, assurant une grande longévité aux pièces en mouvement. La machine est également équipée de 2 plateaux FAS® facilitant la mise en place des disques de polissage.

    Téléchargements

    Fiche technique MASTERLAM® Evolution

    Capacité plateaux
    Piste 7 satellites
    Ø 250 mm ext. Ø 130 mm int.
    Capacité utile
    7 satellites Ø 65 mm
    Vitesse rotation plateau supérieur
    20 à 150 tr/min
    rotation bidirectionnelle
    Vitesse rotation pignon
    20 à 150 tr/min
    rotation bidirectionnelle
    Puissance moteur pignon
    0.75 kW
    Puissance moteur plateau supérieur
    0.2 kW
    Pression applicable
    5 à 400 N
    Energies nécessaires
    230 V-50 Hz monophasé
    Air comprimé 6 bars filtré 10 µm
    Puissance cumulée
    2.5 kW
    Niveau de bruit
    < 80 db à 1 mètre
    Dimensions L x P x H
    550 x 670 x 580 mm
    Poids
    95 kg
    Référence
    60ML1EVO00
    ACCESSOIRES ET OPTIONS

    Les accessoires disponibles

    Capot transparent sécurisé
    60 MLEP0 00

    Le capot sécurisé est un carénage de protection totalement transparent compatible avec toute la gamme MASTERLAM®.

    Son ouverture engendre la coupure de tout mouvement machine*, il offre une protection intégrale conforme aux normes 2006/42/CE et 2004/108/CE. Il préserve l’accessibilité au plateau de la machine sans générer d’encombrement supplémentaire sur le plan de travail, son ouverture est assistée par 2 vérins à gaz latéraux.

    L’écran tactile est situé à l’extérieur de la zone sécurisée ainsi les commandes de la MASTERLAM® restent accessibles en permanence.

    Pour la MASTERLAM® Evolution, l’écran de commande et déporté sur la droite, il faut donc prévoir un dégagement de 195 mm supplémentaire par rapport à la largeur de la machine.

    *Le capot transparent sécurisé autorise toute fois la mise en rotation du plateau en mode manuel.

    Espace requis pour la MASTERLAM® Evolution :
    Largeur de 770 mm, hauteur de 910 mm.

    Doseur distributeur M.M.909 – Péristaltique
    • Système de distribution : 3 pompes péristaltiques standards avec une sortie pour pilotage d’une pompe externe
    • Commandes : Écran tactile
    • Alimentation électrique : 220 V monophasé – 50 Hz
    • Communication doseur-machine : 1 entrée 24 V pour asservissement machine.

     Désignations
    Qté Dim. Réf.
    Doseur distributeur M.M.909 version ADAPTABLE avec marche/arrêt manuelle 1 Avec 3 flacons verre 500 cc 08 03799 00
    Agitateur pour doseur 909 1 Pour flacon verre 500 cc 08 02816 00
    Doseur distributeur M.M.909 HV – Péristaltique
    • Système de distribution : 2 pompes péristaltiques standards, 1 pompe gros débit pour liquide à viscosité élevée et une sortie pour pilotage d’une pompe externe
    • Commandes : Écran tactile
    • Alimentation électrique : 220 V monophasé – 50 Hz
    • Communication doseur-machine : 1 entrée 24 V pour asservissement machine.

     Désignations
    Qté Dim. Réf.
    Doseur distributeur M.M.909 HV 1 Avec 3 flacons verre 500 cc 08 00799 200
    Agitateur 1 Pour flacon verre 500 cc 08 02816 00
