Les disques de polissage TOUCHLAM®
Nouvelle génération de disques de polissage de haute précision
LAM PLAN propose une nouvelle génération de disques de polissage TOUCHLAM®. Produits de haute technologie réalisés à partir de matériaux exclusifs, ces disques sont destinés à satisfaire des exigences géométriques et surfaciques très précises. La gamme TOUCHLAM® est dédiée au polissage d’aspect ainsi qu’à tous les polissages de haute précision. Orientés vers les applications industrielles et de recherche, ces disques intègrent de nouvelles matières et traitements dans leur fabrication pour faciliter leurs utilisations et garantir la qualité des résultats. Autocollants, leur mise en œuvre est rapide et aisée. Ils sont disponibles dans tous les diamètres.
Composition d’un disque de polissage TOUCHLAM®
Un disque de polissage est un assemblage complexe de différentes couches de matériaux ayant chacune une fonction bien précise :
– La partie active (1) et visible d’un disque de polissage est bien sûr le premier critère de choix. Elle regroupe 4 classes avec des caractéristiques toutes différentes
– Un revêtement (2) plus ou moins imperméable.
– Un film adhésif (3) plus ou moins épais avec un pouvoir adhésif plus ou moins important
– Un support (4) plus ou moins rigide.
Pour chaque application, il faut associer le disque de polissage avec l’abrasif adapté. LAM PLAN vous propose 3 familles de produits : les abrasifs diamants NEOLAP®, les abrasifs composites ECOA® et les abrasifs conventionnels de la gamme AQUA LAM®.
La combinaison de l’ensemble de ces éléments va permettre de répondre aux 3 critères qui composent le cahier des charges de l’utilisateur : l’enlèvement de matière (EM), la planéité (P), la finition ou rugosité (F).
Pour faciliter le retrait de la feuille de protection les disques autocollants TOUCHLAM® sont équipés d’une languette.

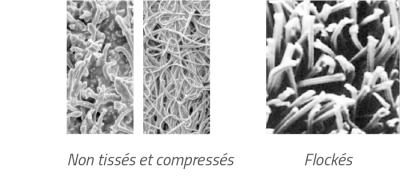

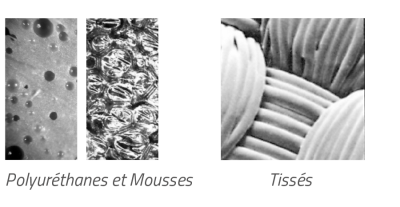

Les disques de polissage TOUCHLAM® regroupent 4 grandes classes :
Tableau récapitulatif des caractéristiques
| Disques TOUCHLAM® |
EM* | Planéité | Finition | Super finition |
| 1PU1 | X | X | ||
| 1PU2 | X | X | ||
| 1PU3 | X | X | ||
| 1PU4 | X | X | X | |
| 1PC2 | X | X | ||
| 2NT1 | X | X | ||
| 2PC1 | X | X | X | |
| 2PC2 | X | X | X | |
| 2TT2 | X | X | ||
| 2TS1 | X | X | ||
| 2TS2 | X | |||
| 2FL1 | X | |||
| 2FL2 | X | |||
| 2MS1 | X | |||
| 3FP1 | X | |||
| 3SE2 | X | X | X | |
| 3SA2 | X | X | X | |
| 3SA4 | X | X | X | |
| 3FV1 | X | |||
| 3FV2 | X | |||
| 4FV3 | X | |||
| 4MP2 | X |
Disques de polissage TOUCHLAM®1
Disques de polissage TOUCHLAM®1PU3
| Boîte de 5 pièces | |||
| Caractéristiques |
Ø en mm | Réf. | |
| Polyuréthane non chargé – dur. De l’ébauche au polissage de tous matériaux. Planéité et durée de vie importante. Utilisable avec les liquides abrasifs ECOA®. Disponible avec rainures. |
381 | 1PU 30A0 3815 | |
| 400 | 1PU 30A0 4005 | ||
| 480 | 1PU 30A0 4805 | ||
| 610 | 1PU 30A0 6105 | ||
| 700 | 1PU 30A0 7005 | ||
Disques structurés
Les disques de polissage TOUCHLAM® 1PU3 et 1PU4 sont disponibles avec des rainures sur leur surface pour améliorer leurs performances. Quadrillage : 10 x 10 mm et 30 x 30 mm, profondeur des rainures de 1 mm.
Les principaux avantages sont :
- Enlèvement de matière supérieur
- Excellent contrôle de la planéité
- Limitation de l’effet ventouse
- Modulation de l’enlèvement de matière et de l’état de surface.
Disques de polissage TOUCHLAM®1PU4
| Boîte de 5 pièces | |||
| Caractéristiques |
Ø en mm | Réf. | |
| Polyuréthane chargé en oxyde de cérium – mi-dur. De l’ébauche jusqu’au polissage de tous matériaux . Planéité et durée de vie importante. Utilisable avec les liquides abrasifs ECOA®. Disponible avec rainures. |
381 | 1PU 40A0 3815 | |
| 400 | 1PU 40A0 4005 | ||
| 480 | 1PU 40A0 4805 | ||
| 610 | 1PU 40A0 6105 | ||
| 700 | 1PU 40A0 7005 | ||
Disques structurés
Les disques de polissage TOUCHLAM® 1PU3 et 1PU4 sont disponibles avec des rainures sur leur surface pour améliorer leurs performances. Quadrillage : 10 x 10 mm et 30 x 30 mm, profondeur des rainures de 1 mm.
Les principaux avantages sont :
- Enlèvement de matière supérieur
- Excellent contrôle de la planéité
- Limitation de l’effet ventouse
- Modulation de l’enlèvement de matière et de l’état de surface.
Disques de polissage TOUCHLAM®2
Disques de polissage TOUCHLAM®2NT1
| Boîte de 5 pièces | |||
| Caractéristiques |
Ø en mm | Réf. | |
| Non tissé composite polyester/polypropylène. Excellente durée de vie. Disque à usage polyvalent, peut s’utiliser pour des polissages d’ébauche ou de finition. Préconisé pour une utilisation avec les liquides BioDIAMANT® NEOLAP® et les liquides abrasifs ECOA. |
381 | 2NT 10A0 3815 | |
| 400 | 2NT 10A0 4005 | ||
| 480 | 2NT 10A0 4805 | ||
| 610 | 2NT 10A0 6105 | ||
| 700 | 2NT 10A0 7005 | ||
| 914 | 2NT 10A0 9145 | ||
| 1 000 | 2NT 10A1 0005 | ||
Disques de polissage TOUCHLAM®2PC1
| Boîte de 5 pièces | |||
| Caractéristiques |
Ø en mm | Réf. | |
|
Polyuréthane compressé imprégné de fibres polyesters – dur. |
381 | 2PC 10A0 3815 | |
| 400 | 2PC 10A0 4005 | ||
| 480 | 2PC 10A0 4805 | ||
| 610 | 2PC 10A0 6105 | ||
| 700 | 2PC 10A0 7005 | ||
Disques structurés
Les disques de polissage TOUCHLAM® 2PC1 et 2PC2 sont disponibles avec 2 structures différentes : embossée et quadrillée (dimensions des rainures 4,3 x 4,3 mm et 18,4 x 18,4 mm). L’action du liquide abrasif est optimisée sur toute la surface des pièces.
Les principaux avantages sont :
- Enlèvement de matière supérieur
- Excellent contrôle de la planéité
- Limitation de l’effet ventouse
- Modulation de l’enlèvement de matière et de l’état de surface.
Disques de polissage TOUCHLAM®2PC2
| Boîte de 5 pièces | |||
| Caractéristiques |
Ø en mm | Réf. | |
|
Polyuréthane compressé imprégné de fibres polyesters – mi dur. |
381 | 2PC 20A0 3815 | |
| 400 | 2PC 20A0 4005 | ||
| 480 | 2PC 20A0 4805 | ||
| 610 | 2PC 20A0 6105 | ||
| 700 | 2PC 20A0 7005 | ||
Disques structurés
Les disques de polissage TOUCHLAM® 2PC1 et 2PC2 sont disponibles avec 2 structures différentes : embossée et quadrillée (dimensions des rainures 4,3 x 4,3 mm et 18,4 x 18,4 mm). L’action du liquide abrasif est optimisée sur toute la surface des pièces.
Les principaux avantages sont :
- Enlèvement de matière supérieur
- Excellent contrôle de la planéité
- Limitation de l’effet ventouse
- Modulation de l’enlèvement de matière et de l’état de surface.
Disques de polissage TOUCHLAM®3
Disques de polissage TOUCHLAM®4
À savoir…
Découpe sur mesure
LAM PLAN maîtrise la production de ses disques de polissage. Afin de vous faciliter l’utilisation et l’application des disques de polissage sur vos supports, nous sommes capables de vous proposer nos disques découpés selon vos besoins. La géométrie du disque de polissage correspondra parfaitement à votre support de fixation. La qualité de découpe sera parfaite ce qui garantira une durée de vie optimale pour vos supports de polissage.
Nous pouvons réaliser toute forme de découpe géométrique comme les pétales illustrées ci-dessous, et pour les machines double face, nous réalisons les alésages et les trous de distribution d’abrasif pour le plateau supérieur.
