Dischi de lappatura

Dischi in ghisa AQUA LAM®, NEW LAM® M’M’, EVOLAM, Serie 2000 e sistema di raffreddamento.

Supporti in ghisa AQUA LAM®, NEW LAM® M'M', EVOLAM, Serie 2000 e sistema di raffreddamento

Dischi in ghisa AQUA LAM®

lamplan rodagepolissage machines asavoir01
Produttori e sviluppatori di dischi e di anelli in ghisa, selezioniamo ghise specifiche di alta qualità per risultati ottimali e durevoli. I dischi e anelli AQUA LAM® sono adattabili su tutte le macchine lappatrici, indipendentemente dalla marca e della taglia. Disponibili su stock o realizzati su richiesta nei tempi più brevi, i dischi e anelli in ghisa AQUA LAM® presentano un rapporto qualità/prezzo eccezionale.

Dischi di lappatura in ghisa scanalati, con sistema di adattamento LAM PLAN.
Ogni altro adattamento macchina su richiesta.

lamplan rodagepolissage accessoires aqualam

Dischi in ghisa AQUA LAM®



 Dimensioni Ø
 Spessori (secondo i tipi di lappatrici) Codice
14” 355 mm 25 – 40 mm V0 14RA STD
15” 381 mm 25 – 40 mm V0 15RA STD
19” 480 mm 25 – 40 mm V0 19RA STD
24” 610 mm 35 – 40 mm V0 24RA STD
28” 700 mm  55 mm V0 28RA STD
36” 914 mm 57 – 58 mm V0 36RA STD
39” 1000 mm 57 – 60 mm V0 40RA STD
        1200 mm 70 mm V0 47RA STD
48” 1219 mm 70 mm V0 48RA STD
59” 1500 mm 80 – 100 mm V0 59RA STD

Dischi NEW LAM® M’M’ brevettati

Già 25 anni fa, LAM PLAN era all’avanguardia con il lancio del sistema di poli-levigatura brevettato NEW LAM® M’M’. Da allora LAM PLAN non ha cessato di fare evolvere il procedimento per rispondere alle esigenze tecniche dei suoi clienti. Il sistema brevettato in Francia, Europa, Stati Uniti, Giappone, Corea, etc. è oggi imprescindibile nei processi di levigatura e lucidatura.

Il disco NEW LAM® M’M’, frutto della tecnica di abrasione LAM PLAN®, utilizza per il suo funzionamento l’abrasivo diamantato libero. Fin dalla messa in rotazione del disco, sotto l’effetto del peso iniziale dei pezzi e del carico applicato dagli attuatori della macchina, i granuli di diamante si spostano e si fissano producendo un’azione abrasiva unicamente sulla faccia dei pezzi da lappare.

Il brevetto:


La disposizione e la forma dei due componenti del disco permettono un’alternanza ottimale tra le zone dure e le zone tenere. L’angolo di taglio dei granuli di diamante è sistematicamente modificato, assicurando una forte rimozione di materiale, una planarità perfetta e una rugosità costante ed ottimale.

lamplan rodagepolissage accessoires aqualam lamplan rodagepolissage accessoires aqualam

Dischi NEW LAM® M’M’ BLU – Sgrossatura

 Standard
 Ø
 Spessore
 Ø foro centrale
 Codice
14″ 355 mm 13 mm – 09 NL103 20
15″ 381 mm 13 mm 100 mm 09 NL103 30
16″ 406 mm 13 mm 100 mm 09 NL103 40
19″ 480 mm 13 mm 100 mm 09 NL103 55
24″ 610 mm 15 mm 115 mm 09 NL103 60
27″ 700 mm 15 mm 150 mm 09 NL103 70
30″ 762 mm 15 mm 152 mm 09 NL103 80
36″ 914 mm 15 mm 175 mm 09 NL103 90
1000 mm 15 mm 188 mm 09 NL103 00
1200 mm 15 mm 240 mm 09 NL103 50
1500 mm 15 mm 300 mm 09 NL103 10



 Circuito di raffreddamento incorporato
 Ø
 Spessore Ø foro centrale Codice
15″ 381 mm 13 mm 100 mm 09 NL203 30
24″ 610 mm 15 mm 115 mm 09 NL203 60
700 mm 15 mm 150 mm 09 NL203 70
1000 mm 15 mm 188 mm 09 NL203 00
1200 mm 15 mm 240 mm 09 NL203 50
1500 mm 15 mm 300 mm 09 NL203 10

Dischi NEW LAM® M’M’ VERDE – Finitura

 Standard
 Ø
 Spessore Ø foro centrale
 Codice
14″ 355 mm 13 mm  – 09 NL106 20
15″ 381 mm 13 mm 100 mm 09 NL106 30
16″ 406 mm 13 mm 100 mm 09 NL106 40
19″ 480 mm 13 mm 100 mm 09 NL106 55
24″ 610 mm 15 mm 115 mm 09 NL106 60
27″ 700 mm 15 mm 150 mm 09 NL106 70
30″ 762 mm 15 mm 152 mm 09 NL106 80
36″ 914 mm 15 mm 175 mm 09 NL106 90
1000 mm 15 mm 188 mm 09 NL106 00
1200 mm 15 mm 240 mm 09 NL106 50
1500 mm 15 mm 300 mm 09 NL106 10



 Circuito di raffreddamento incorporato
 Ø
 Spessore Ø foro centrale Codice
15″ 381 mm 13 mm 100 mm 09 NL206 30
24″ 610 mm 15 mm 115 mm 09 NL206 60
700 mm 15 mm 150 mm 09 NL206 70
1000 mm 15 mm 188 mm 09 NL206 00
1200 mm 15 mm 240 mm 09 NL206 50
1500 mm 15 mm 300 mm 09 NL206 10
Dischi NEW LAM giallo

Dischi NEW LAM® M’M’ GIALLO – Superfinitura

 Standard
 Ø
 Spessore Ø foro centrale
 Codice
14″ 355 mm 13 mm   09 NL105 20
15″ 381 mm 13 mm 100 mm 09 NL105 30
16″ 406 mm 13 mm 100 mm 09 NL105 40
19″ 480 mm 13 mm 100 mm 09 NL105 55
24″ 610 mm 15 mm 115 mm 09 NL105 60
27″ 700 mm 15 mm 150 mm 09 NL105 70
30″ 762 mm 15 mm 152 mm 09 NL105 80
36″ 914 mm 15 mm 175 mm 09 NL105 90
1000 mm 15 mm 188 mm 09 NL105 00
1200 mm 15 mm 240 mm 09 NL105 50
1500 mm 15 mm 300 mm 09 NL105 10



 Circuito di raffreddamento incorporato
 Ø
 Spessore Ø foro centrale Codice
15″ 381 mm 13 mm 100 mm 09 NL205 30
24″ 610 mm 15 mm 115 mm 09 NL205 60
700 mm 15 mm 150 mm 09 NL205 70
1000 mm 15 mm 188 mm 09 NL205 00
1200 mm 15 mm 240 mm 09 NL205 50
1500 mm 15 mm 300 mm 09 NL205 10

Dischi compositi EVOLAM® NOUVEAU

Un disco per 3 fasi

Il nuovo disco di lappatura EVOLAM® è stato sviluppato in modo specifico per la lavorazione di materiali duri quali zaffiro, vetro-zaffiro, ceramiche tecniche, leghe dure. La composizione specifica di questo piatto di lappatura garantisce una eccellente asportazione associata a una bassa rugosità. Alcuni tipi di scanalature possono essere richiesti sul disco EVOLAM® in modo da poterne aumentare le sue prestazioni.

I dischi EVOLAM® sono solitamente realizzati con una scanalatura di tipo C o H per aumentarne le prestazioni.

Disco composito EVOLAM ULTIMATE

Dischi compositi EVOLAM® ULTIMATE

 Ø
 Spessore Codice
15″ 381 mm 8 mm 09 EL154 30
19″ 480 mm 8 mm 09 EL154 55
24″ 610 mm 8 mm 09 EL154 60
700 mm 8 mm 09 EL154 70
Disco compositio EVOLAM CLASSICO

Dischi compositi EVOLAM® CLASSICO

 Ø
 Spessore Codice
30’’ 762 mm 13 mm 09 EL104 80
36’’ 914 mm 13 mm 09 EL104 90
1000 mm 13 mm 09 EL104 00
1200 mm 13 mm 09 EL104 50
1500 mm 13 mm 09 EL104 10

Sistema di controllo della temperatura

La lappatura piana si basa sulle leggi della meccanica e della fisica, dove l’importanza e la costanza delle temperature sono fondamentali.

Le variazioni di temperatura in un tavolo di lappatura, sia intrinseche all’operazione di lappatura che dipendenti da condizioni esterne, possono influire sulla qualità del risultato desiderato. Per evitare questi inconvenienti, l’uso delle nostre piastre ad alte prestazioni NEW LAM®M’M’ richiede l’impiego di un sistema di controllo della temperatura.

I dischi COMPOSITES LAM PLAN con sistema di raffreddamento integrato garantiscono il controllo delle variazioni di temperatura durante la produzione in serie. Questa opzione consente di evitare la deformazione del disco e, di conseguenza, la deformazione dei vostri pezzi.



lamplan supports systemenewlammm shema fr

Controllore P803

Controllore P803

Per controllare la planarità dei dischi, la temperatura deve essere controllata.

L’unità di controllo della temperatura LAM PLAN P803 è reversibile e può anche aumentare la temperatura del disco prima dell’avvio. Ciò consente di avviare il processo di lappatura nelle migliori condizioni geometriche, indipendentemente dall’ambiente di lavoro.

Il controllore P803 è stato progettato per mantenere la temperatura tra due set point ed è un’unità indipendente con una propria interfaccia di controllo.

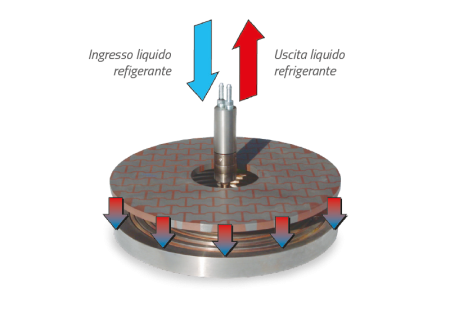

Disco NEW LAM® M’M’ con sistema di controllo della temperatura

Il sistema di raffreddamento LAM PLAN cattura il calore direttamente sotto la superficie attiva del disco.
È adattabile a tutte le macchine.

lamplan supports plateaulammm shema fr

Dischi monocomponente serie 2000

Utilizzati principalmente nel corso delle fasi di pre-lucidatura, questi dischi permettono di ottenere stati di superficie che facilitano la fase di finitura sul disco di lucidatura.
Disponibili in versione piena o su richiesta con solchi concentrici, elicoidali o radiali.

Differenti tipi di solchi

lamplan rodagepolissage accessoires serie2000fig1 lamplan rodagepolissage accessoires serie2000fig2

Dischi monocomponente 2006

Lappatura fine, lucidatura intermedia – Tutti i materiali
 Per abrasivo da 6 µm a 1 µm
 Ø
Spessore Codice
15″ 381 mm 13 mm 09 P2006 30
19’’ 480 mm 13 mm 09 P2006 55
24″ 610 mm 13 mm 09 P2006 60
700 mm 13 mm 09 P2006 70
1 000 mm 13 mm 09 P2006 00

Dischi monocomponente 2001

Lappatura fine – Materiali duri
 Per abrasivo da 15 µm a 1 µm
 Ø
Spessore Codice
15″ 381 mm 6 mm 09 P2001 30
19″ 480 mm 6 mm 09 P2001 55
24″ 610 mm 6 mm 09 P2001 60
700 mm 6 mm 09 P2001 70
1 000 mm 6 mm 09 P2001 00

Dischi monocomponente 2002

Sgrossatura – Tutti i materiali
 Per abrasivo da 30 µm a 15 µm
 Ø
Spessore Codice
15″ 381 mm 13 mm 09 P2002 30
19″ 480 mm 13 mm 09 P2002 55
24″ 610 mm 13 mm 09 P2002 60
700 mm 13 mm 09 P2002 70
1 000 mm 13 mm 09 P2002 00

Dischi monocomponente 2003

Finitura – Tutti i materiali
 Per abrasivo da 9 µm a 3 µm
 Ø
Spessore Codice
15″ 381 mm 13 mm 09 P2003 30
19″ 480 mm 13 mm 09 P2003 55
24″ 610 mm 13 mm 09 P2003 60
700 mm 13 mm 09 P2003 70
1 000 mm 13 mm 09 P2003 00

Dischi monocomponente 2005

Superfinitura – Tutti i materiali
 Per abrasivo da 3 µm a 1 µm
 Ø
Spessore Codice
15″ 381 mm 13 mm 09 P2005 30
19″ 480 mm 13 mm 09 P2005 55
24″ 610 mm 13 mm 09 P2005 60
700 mm 13 mm 09 P2005 70
1 000 mm 13 mm 09 P2005 00

Dischi monocomponente 2007

Lucidatura super fine – Tutti i materiali
 Per abrasivo da 2 µm a 1 µm
 Ø
Spessore Codice
15″ 381 mm 13 mm 09 P2007 30
19″ 480 mm 13 mm 09 P2007 55
24″ 610 mm 13 mm 09 P2007 60
700 mm 13 mm 09 P2007 70
1 000 mm 13 mm 09 P2007 00
Consiglia

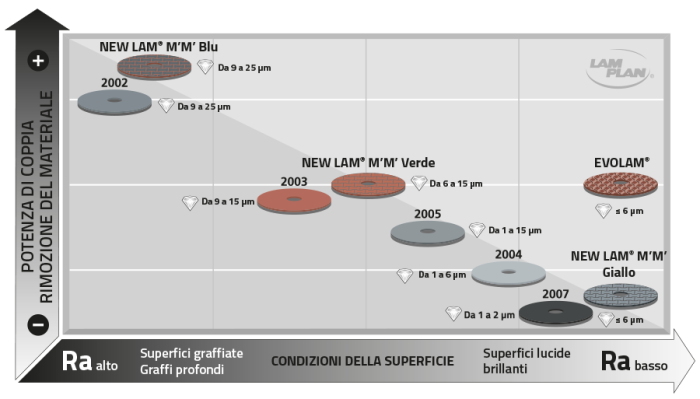

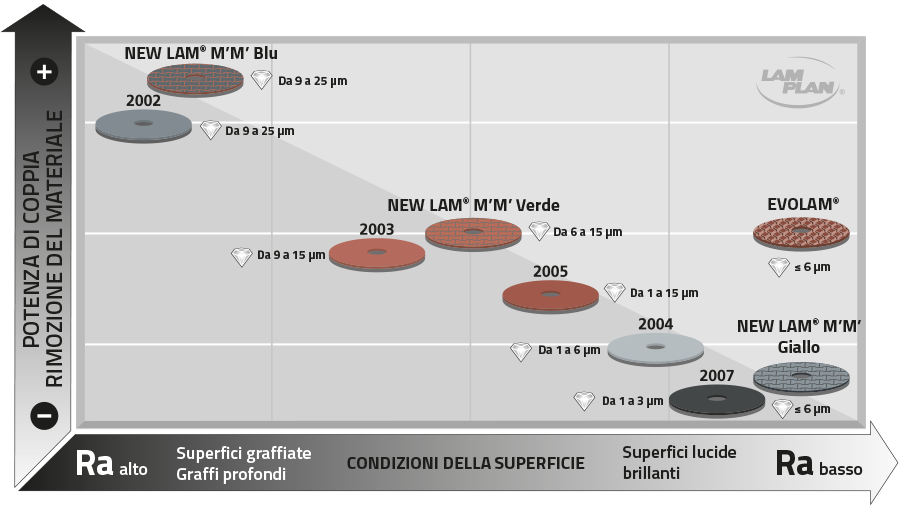

Posizionamento dei dischi di lappatura in composito LAM PLAN
