mineralogia

Pulitrice automatica a pressione centrale ed individuale con porta campioni a vetrino sottile

Ø capacità disco
250 – 300 mm
Velocità di rotazione
da 20 a 650 giri/min.
Capacità
Dimensione campioni 6 X Ø 40 mm
e 6 X Ø 50 mm
Programmi
60 programmi memorizzabili

Consulta la scheda tecnica completa

PRESENTAZIONE

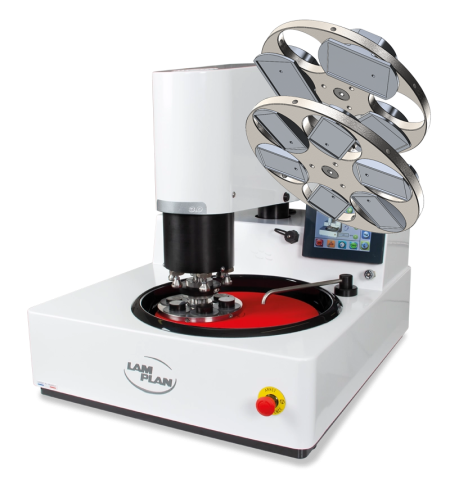

MASTERLAM^®3.0 mineralogia

con porta campioni a vetrino sottile

La lucidatrice automatica MASTERLAM^®3.0 con i nuovi supporti per lame sottili vi permetterà di ottenere la lucidatura finale dei vostri campioni.

Si ritrovano su questa macchina tutte le funzionalità della intera gamma di pulitrici MASTERLAM^® avendo installato una testa speciale “combo”. La MASTERLAM^®3.0 è la pulitrice senza compromessi; la Lucidatura può essere effettuata a pressione individuale o a pressione centrale e con l’opzione della testa a basculamento*.

La MASTERLAM^®3.0 nasce dalla stessa base tecnica della MASTERLAM^®1.0 , la testa è equipaggiata con 1 pistone centrale e 6 pistoni individuali esterni per la pressione sui campioni. Cambiare l’utilizzo da centrale ad individuale è veloce e la modalità di pressione dei pistoni è controllata direttamente dalla macchina senza particolari manipolazioni sulla testa, in modo da poter passare da una modalità all’altra in pochi secondi.

Modalità a pressione centrale

Modalità a pressione individuale

VIDEO E FOTO

Design e tecnologia
all’avanguardia

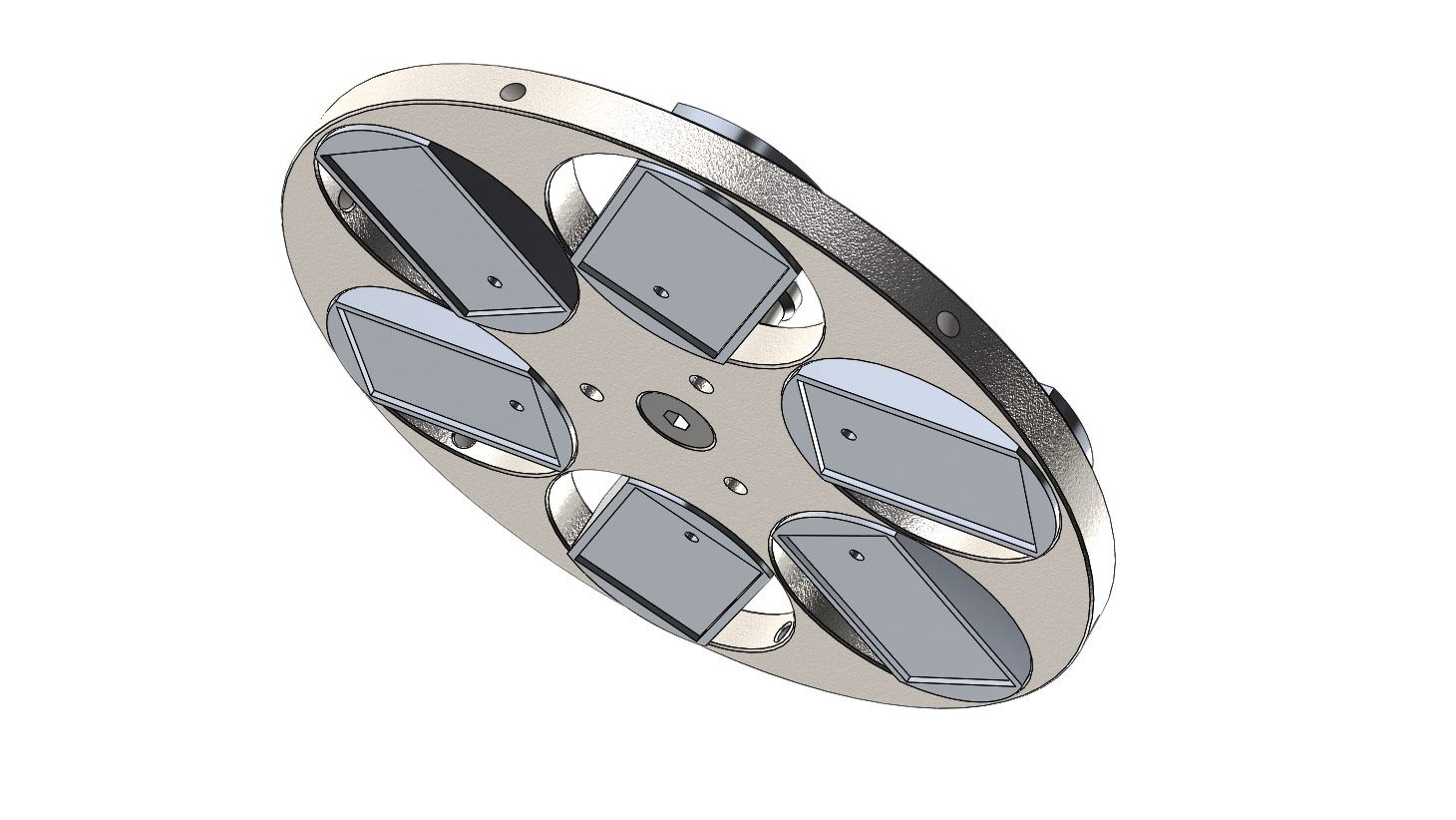

Porta campioni a vetrino sottile

Porta campioni 3 x 45×60 mm
Porta campioni 6 x 30×45 mm

Immagini non contrattuali

IN DETTAGLI

Specifiche tecniche
e attrezzature

Per raggiungere i vostri obiettivi vi offriamo i supporti di lucidatura TOUCHLAM^®, gli abrasivi NEODIA^® BioDIAMANT^® e i liquidi di superfinitura SUPERFINISH^®.

TOUCHLAM^®

NEODIA^®

SUPERFINISH

Opzioni

Controllo dell’asportazione di materiale

60 ML30S C0

Scaricamento

Scheda tecnica (EN)

PDF 299 Ko

I cataloghi

Pagina del catalogo

Caratteristiche tecniche MASTERLAM^®3.0 mineralogia

Capacità disco	Ø 250 – 300 mm
Carrozzeria	Acciaio rivestito con vernice epossidica
Vaschetta	Rimovibile, in resina, per facilitare la pulizia
Comando	Schermo di controllo tattile a colori 5,7“
Velocità del disco	Variabile da 20 a 650 giri/min. 2 sensi di rotazione
Velocità della testa	Variabile da 10 a 150 giri/min. 2 sensi di rotazione
Carico applicabile	Da 5 a 400N pressione centrale Da 5 a 100N pressione individuale
Capacità	Dimensione campioni 6 X Ø 40 mm Dimensione campioni 1 – 6 X Ø 50 mm
Illuminazione zona di lavoro	Lampada LED
Distribuzione d’acqua	Rubinetto rimovibile con regolazione del flusso ed elettrovalvola di sicurezza
Programmi	60 programmi memorizzabili, presa USB (opzionale) per salvataggio programmi e presa Ethernet (opzionale) per collegamento in rete
Potenza cumulata	1.1 kW
Tensione	230 Volt monofase 50 Hz
Alimentazione pneumatica	6 bar
Dimensioni L x H x D	550 x 670 x 670 mm
Peso	85 kg
Codice	60 ML300 00

ACCESSORI E OPZIONI

Accessori disponibili

Dosatore automatico DISTRILAM^®

60 MLD00 00

Dosatore distributore automatico connesso via RS 232 e riconosciuto direttamente da tutte le lucidatrici MASTERLAM^® poichè il programma di comando è pre-integrato sulle macchine.

E’ equipaggiato da 4 circuiti indipendenti composti da 3 pompe peristaltiche standard per un dosaggio preciso dei liquidi diamantati e una pompa peristaltica con flusso superiore per il dosaggio del lubrificante o di un abrasivo colloidale.

Funziona senza aria compressa. Il dosatore automatico DISTRILAM^® è un accessorio indispensabile per un utilizzo automatizzato delle MASTERLAM^®.

Coperchio trasparente di sicurezza

60 MLEP0 00

Il coperchio di sicurezza è una carena di protezione completamente trasparente che puo’ essere richiesto su tutta la gamma di pulitrici MASTERLAM^®.

La sua apertura durante il ciclo di lavorazione provoca l’interruzione di qualsiasi movimento macchina*. Permette una protezione integrale conforme alle normative 2006/42/CE e 2004/108/CE.
Preserva l’accessibilità al piano della macchina senza generare ingombro supplementare sul piano di lavoro, la sua apertura è assistita da 2 mole a gas laterali.

Il shermo tattile è localizzato all’esterno della zona di sicurezza così i comandi della MASTERLAM^® restano continuamente accessibili.
Per le MASTERLAM^®1.0 e3.0, il schermo tattile è spostato sulla destra, bisogna quindi prevedere una liberazione di 195 mm supplementari rispetto alla larghezza della macchina.

*Il coperchio di sicurezza trasparente permette la messa in rotazione del piatto in modo manuale.

Spazio necessario per MASTERLAM^® 1.0 e 3.0
Larghezza 770 mm, altezza 910 mm
