Lucidatrice automatica di grande dimensioni, testa a pressione centrale motorizzata e con basculamento

masterlam 3 lam plan lucidatrici
TESTA DI PRESSIONE CENTRALE CON SCANSIONE

Motore potente per lucidare grandi superfici.

ALTA CAPACITÀ

Ø dischi da 350 a 400 mm.

SCHERMO TATTILE 5,7″

Interfaccia basata su immagini.
Memorizzazione del programma con un massimo di 8 fasi separate.

PRESENTAZIONE

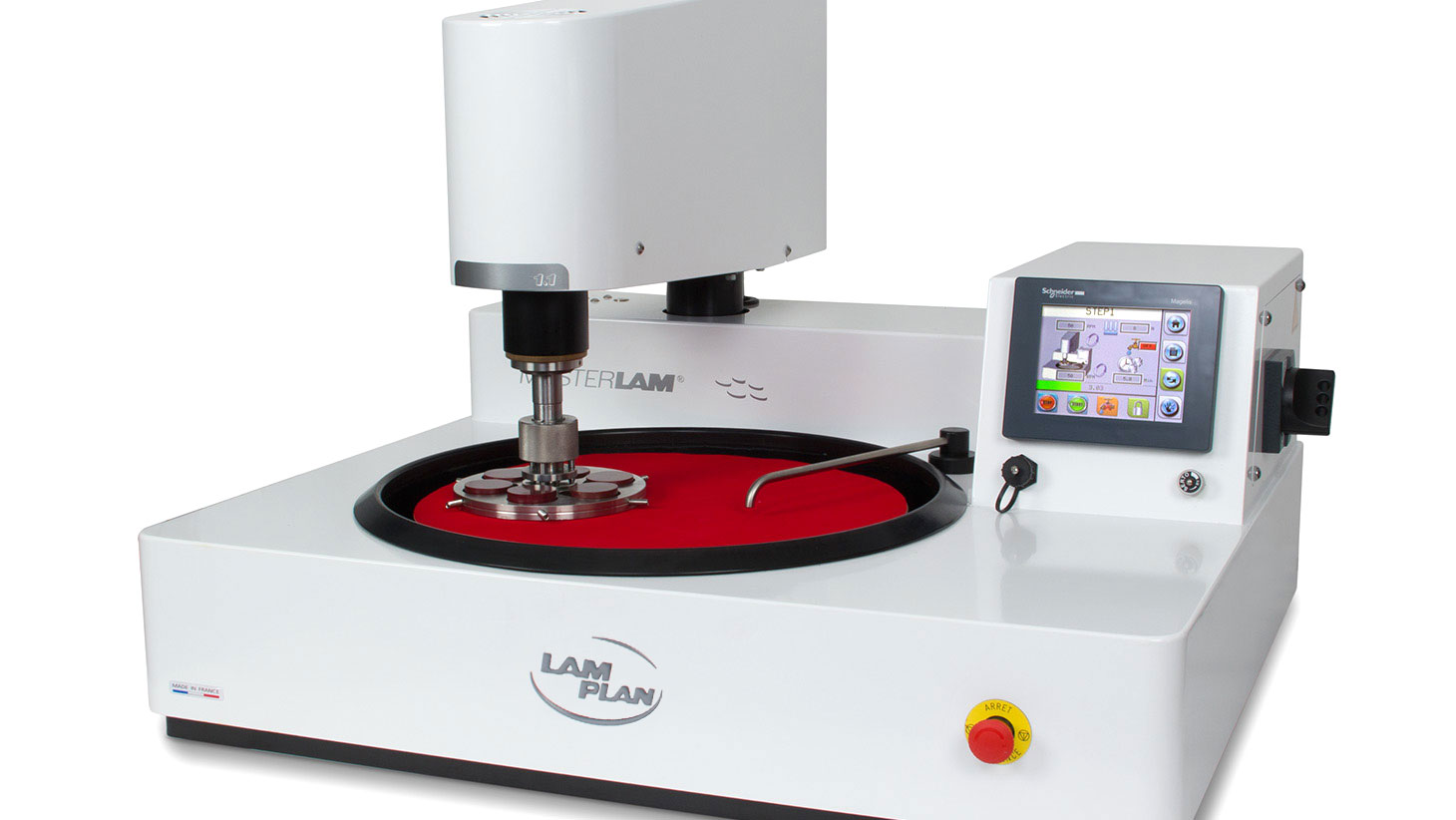

MASTERLAM®1.1

Lucidatrice automatica a piastra singola Ø 350-400 mm con due sensi di rotazione e velocità variabile.

  • Ø Capacità disco
    400 mm
  • Velocità di rotazione
    20 à 650 tr/min.
  • Capacità
    dimensione campioni 6 X Ø 60 mm
  • Programmi
    60 programmi memorizzabili

MASTERLAM® 1.1 presenta tutte le caratteristiche tecniche e la facilità d’uso di MASTERLAM® 1.0, ma con un diametro del piano maggiore e una maggiore potenza.

MASTERLAM®1.1 è una macchina a pressione centrale. È dotata di un motore principale da 2,2 kW, un motore della testa da 250 W e una pressione applicabile fino a 450 N.

L’utilizzo della testa spazzante consente di sfruttare l’intera superficie del piano di 350 o 400 mm di diametro: la qualità dei risultati di planarità è migliore, l’asportazione di materiale è maggiore e la durata dei mezzi di lucidatura è maggiore grazie all’usura uniforme causata dall’utilizzo dell’intera superficie del piano.

Le capacità specifiche di MASTERLAM®1.1 le consentono di affrontare le applicazioni più difficili, in particolare per quanto riguarda le superfici ad alta lucidatura, dove la coppia e la pressione richieste superano le capacità delle attrezzature standard.

VIDEO E FOTO

Design e tecnologia all’avanguardia

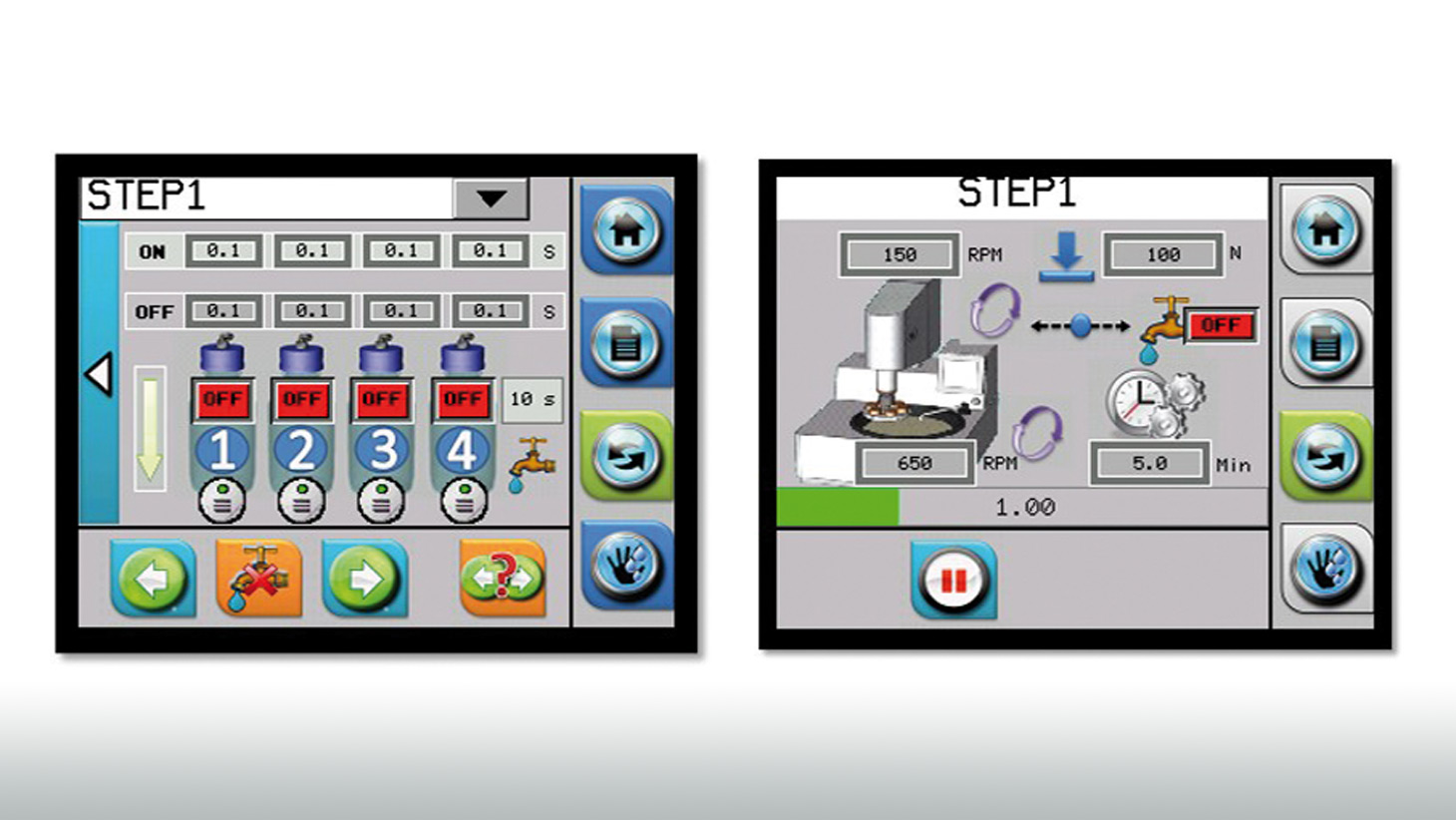

Programmazione dell’unità di dosaggio DISTRILAM® integrata nei comandi della macchina

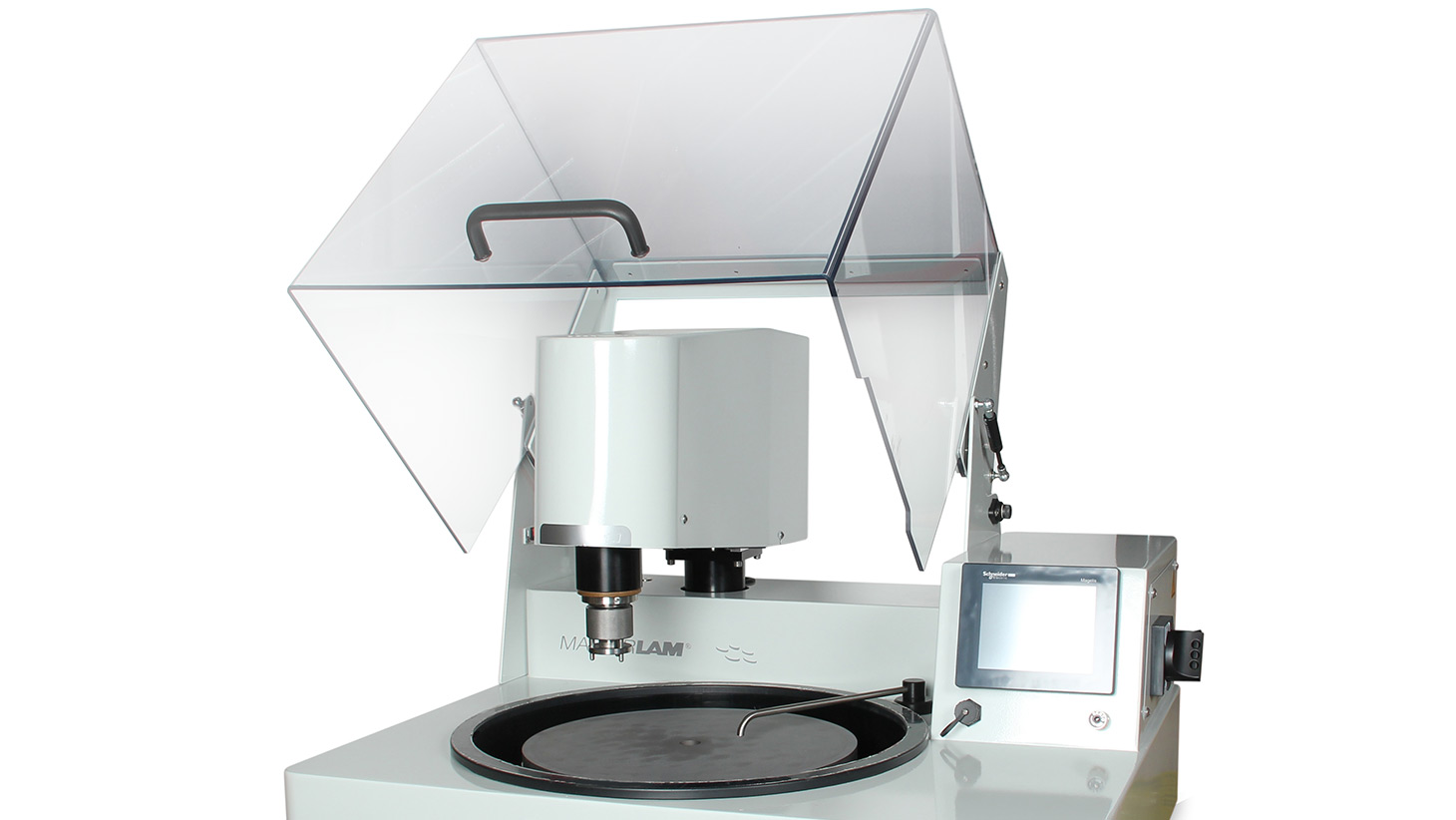

Copercchio trasparente di sicurizza per MASTERLAM®
    Immagini non contrattuali
    IN DETTAGLI

    Specifiche tecniche e attrezzature

    • Opzione di basculamento

    • Sistema di controllo di asportazione materiale

    Scaricamento

    Caratteristiche tecniche MASTERLAM®1.1

    Capacità disco

    Ø 400 mm

    Carrozzeria

    Acciaio rivestito con vernice epossidica

    Comando

    Schermo di controllo tattile a colori 5,7“

    Velocità del disco

    Variabile da 20 a 650 giri/min.
    2 sensi di rotazione

    Velocità della testa

    Variabile da 10 a 150 giri/min.
    2 sensi di rotazione

    Carico applicabile

    Da 5 a 400N pressione centrale

    Capacità

    Dimensione campioni 6 x Ø 60 mm

    Funzione basculamento testa

    Regolabile in velocità e ampiezza

    Illuminazione zona di lavoro

    Lampada LED

    Distribuzione d’acqua

    Rubinetto rimovibile con regolazione del flusso ed elettrovalvola di sicurezza

    Programmi

    60 programmi memorizzabili, presa USB (opzionale) per salvataggio programmi e presa Ethernet (opzionale) per messa in rete

    Potenza del motore del piano
    2.2 kW
    Potenza del motore della testa

    250 W

    Tensione

    230 Volt monofase 50 Hz (25 A)

    Alimentazione pneumatica

    6 bar

    Dimensioni L x A x D

    800 x 670 x 712 mm

    Peso
    110 kg
    Codice
    60 ML110 00
    ACCESSORI E OPZIONI

    Accessori disponibili

    Outil de dressage Cameo disk®
    Strumento di rettifica CAMEO® DISK Platinium NOUVEAU
    06 MLCA1 60

    Per lucidatrici.

    Dosatore automatico DISTRILAM®
    60 MLD00 00

    Il distributore automatico DISTRILAM® è controllato direttamente dallo schermo della macchina tramite un connettore. Viene riconosciuto immediatamente da tutte le lucidatrici MASTERLAM®. Il dosatore è dotato di 4 circuiti indipendenti composti da 3 pompe peristaltiche standard per il dosaggio preciso dei liquidi diamantati e da 1 pompa peristaltica a portata maggiore per il dosaggio di lubrificante o abrasivo colloidale. Funziona senza aria compressa o collegamento elettrico. Il dosatore automatico DISTRILAM® è un accessorio essenziale per l’uso automatizzato di MASTERLAM®. Questo dispositivo garantisce un lavoro riproducibile e un uso economico dei materiali di consumo.

    Include: dispenser, collegamento alla macchina, ugello di erogazione a 4 voci su base magnetica e 4 bottiglie di plastica.

    Coperchio trasparente di sicurezza
    60 MLEP1 00

    La copertura di sicurezza è una carenatura protettiva totalmente trasparente compatibile con l’intera gamma MASTERLAM®. Quando viene aperta, blocca tutti i movimenti della macchina* e offre una protezione completa in conformità alle norme 2006/42/CE e 2004/108/CE. Consente di mantenere l’accesso alla tavola della macchina senza occupare spazio aggiuntivo sulla superficie di lavoro e si apre grazie a 2 montanti a gas laterali. Il schermo di controllo tattile è situato al di fuori della zona di sicurezza, in modo che i comandi MASTERLAM® rimangano sempre accessibili.

    *Il coperchio di sicurezza trasparente permette la messa in rotazione del piatto in modo manuale.

    Spazio necessario per MASTERLAM®1.1
    Larghezza 880 mm, altezza 910 mm

    Dischi in alluminio
    08 8270600

    Disco in alluminio Ø 400 mm

    Porta campioni pressione centrale
    06 MLC01 00

    PC Ø 210 mm senza alveoli

    Porta campioni pressione centrale
    06 MLC60 00

    Porta campioni pressione centrale Ø 160 mm per il bloccaggio eccentrico di pezzi non rivestiti con geometria complessa.

    Piano di caricamento per porta campioni pressione centrale
    06 MLP01 00

    Ø 160 mm – Prof 3 mm

    Vasche di filtraggio, sedimentazione 60 L
    • Vasca di filtraggio, sedimentazione 60 L – 60 A0029 90
    • Vasca di filtraggio, sedimentazione 60 L con pompa di ricircolo – 60 A0029 00
    Immagini non contrattuali
