Gamma accessori CUTLAM®

Morse, morsetti e accessori per troncatrici della gamma CUTLAM®

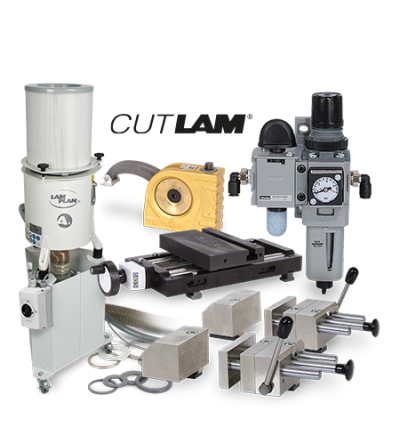

Morse, serraggi e accessori per la gamma CUTLAM

Accessori per CUTLAM®1.1, 3.1, 4.0 e 5.0

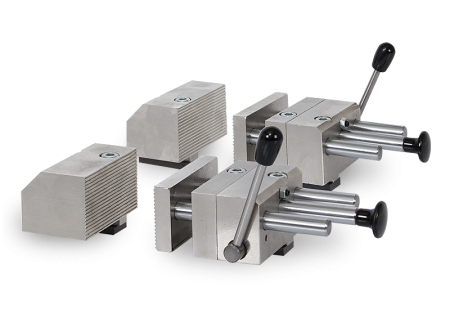

Doppia morsa a serraggio rapido (a destra e a sinistra della mola da taglio)

60 CT200 20
Per le macchine CUTLAM®1.1, 3.1, 4.0 e 5.0

2 x 2 morse, senza soletta per conservare una capacità massimale.
Morsetto: L 80 x A 45 mm
Viti da 12 mm incluse per scanalatura a T.
Leva di serraggio a sinistra e a destra.

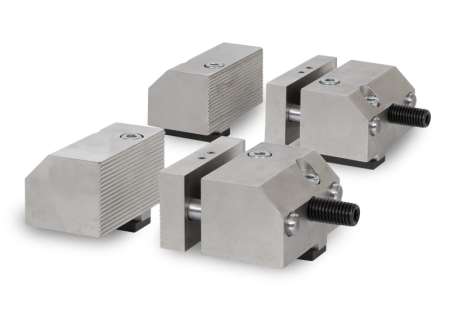

Doppia morsa la vite (a destra e a sinistra della mola da taglio)

60 CT200 40
Per le macchine CUTLAM®1.1, 3.1, 4.0 e 5.0

2 x 2 morse, senza soletta per conservare una capacità massimale.
Morsetto: L 80 x A 45 mm
Viti da 12 mm incluse per scanalatura a T.
Leva di serraggio a sinistra e a destra.

Doppia morsa a serraggio rapido (a destra e a sinistra della mola da taglio)

60 CT400 20
Per le macchine CUTLAM®4.0 e 5.0

2 x 2 morse, senza soletta per conservare una capacità massimale.
Morsetto: L 80 x A 45 mm
Viti da 12 mm incluse per scanalatura a T.
Leva di serraggio a sinistra e a destra.

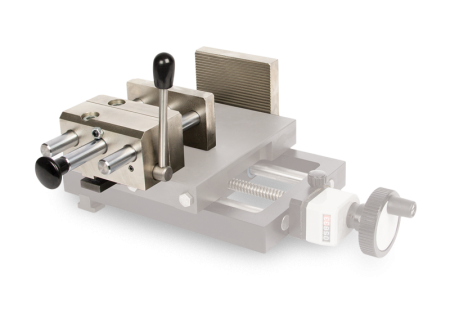

Morsa singole a serraggio rapido specifiche

60 CT206 20
Per la macchina CUTLAM®1.1

Per tavolo 60 CT205 20, leva a destra.
Morsetto: L 80 x A 45 mm

Morsa speciale a serraggio rapido

60 CT306 20
Per la macchina CUTLAM®3.1

Per tavola trasversale 60 CT31A 20 e 60 CT31A 30, leva sinistra.
Morsetto: L 80 x A 45 mm

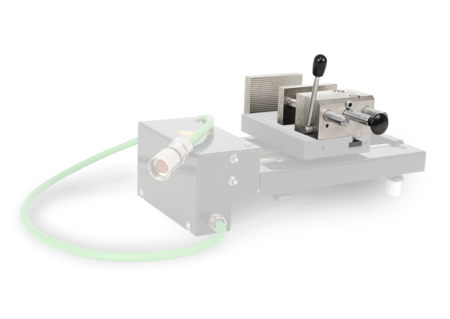

Tavola trasversale automatica (spostamento su asse X)

60 CT31A 30
Per la macchina CUTLAM®3.1

Apertura massima: 150 mm

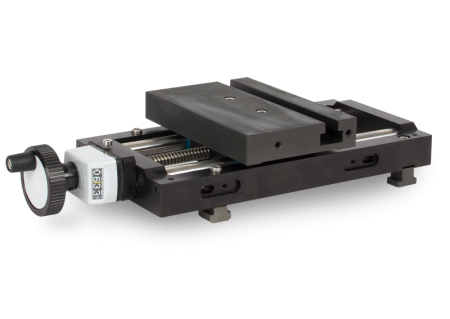

Tavola trasversale (spostamento su asse X)

60 CT31A 20
Per la macchina CUTLAM®3.1

Spostamento manuale a ruota.
Apertura massima: 150 mm
Precisione di spostamento: 0,01 mm.
Può montare morsa destra referenza 60 CT200 20 o 60 CT200 40 (a vostra scelta).

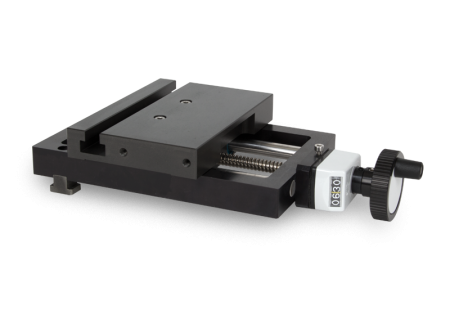

Tavola trasversale (spostamento su asse X) per realizzare tagli paralleli

60 CT205 20
Per la macchina CUTLAM®1.1

Spostamento manuale con volantino.
Apertura massima: 100 mm
Precisione di spostamento: 0,01 mm.
Può montare morsa destra referenza 60 CT200 20 o 60 CT200 40 (a vostra scelta).

Flangia di serraggio universale KOPAL 61

60 081282 20
Per le macchine CUTLAM®1.1, 3.1, 4.0 e 5.0

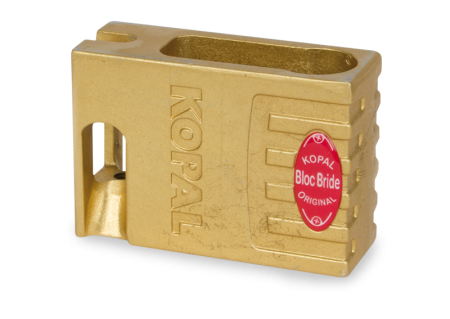

Prolunga della flangia di serraggio per KOPAL 61

60 081282 40
Per le macchine CUTLAM®1.1, 3.1, 4.0 e 5.0

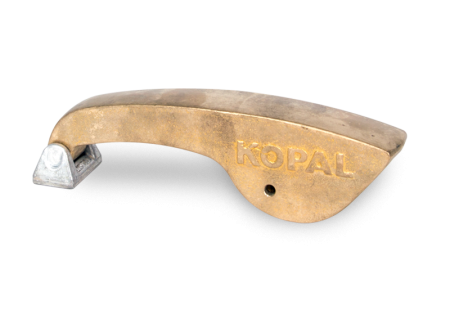

Camma lunga per flangia di serraggio KOPAL 61

60 00285 90
Per le macchine CUTLAM®1.1, 3.1, 4.0 e 5.0

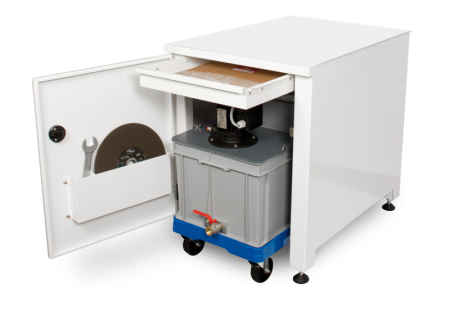

Mobile di supporto per la gamma CUTLAM®

Solido mobile in acciaio verniciato, specialmente dedicato alla gamma CUTLAM®.
Comprendente una porta con spazio per la disposizione degli utensili e delle mole da taglio, un cassetto superiore e uno spazio per inserire la vasca di ricircolo. Grande stabilità con i piedini regolabili.

Per la macchina CUTLAM®1.1
Dimensioni L x H x D: 630 x 800 x 835 mm mm 60 M0100 00
Per la macchina CUTLAM®3.1
Dimensioni L x H x D: 700 x 800 x 1050 mm 60 M0310 00

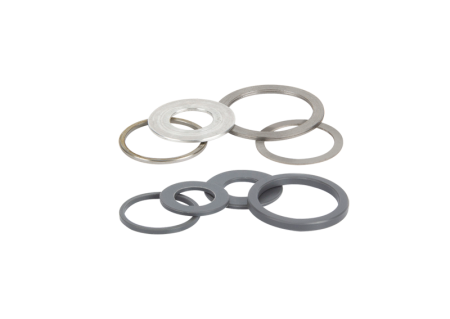

Anelli di adattamento in acciaio e PVC per dischi da taglio (5 pezzi)

Per le macchine CUTLAM®1.1, 3.1, 4.0 e 5.0
Acciaio Ø 32 x 25,4 mm 60 00373 90
PVC Ø 32 x 25,4 mm 60 00374 90

Kit filtro regolatore di pressione per aria compressa

60 00375 90
Per le macchine CUTLAM®4.0 e 5.0

Essenziale per proteggere le macchine dalle impurità del circuito.
Compatibile con: CUTLAM® 4.0/5.0, PRESSLAM® 1.1, SMARTLAM® 3.0, MASTERLAM® 1.0/1.1/3.0

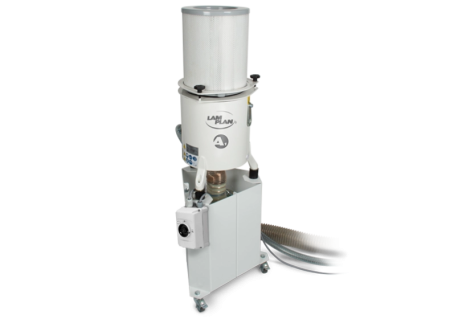

Gruppo di aspirazione A1 per nebbie d'olio

Gruppo di aspirazione A1 per nebbie d’olio

60 CT204 00
Per le macchine CUTLAM®1.1, 3.1, 4.0 e 5.0

Il sistema di aspirazione LAM PLAN estrae l’aria “inquinata” all’interno della camera di taglio della vostra troncatrice.

Uno speciale filtro multistrato impedisce alle particelle inquinanti più piccole di essere disperse nell’atmosfera. Il fluido lubrificante, allo stato liquido, viene riportato nel serbatoio di ricircolo della troncatrice per essere riutilizzato. (A questo scopo è previsto uno scarico sul sistema di aspirazione).

Un post-filtro a cartuccia, situato sopra il sistema di aspirazione, assicura un livello di filtrazione molto elevato, fino al 99,97%.

Per adattare il tubo di aspirazione al cofano della troncatrice LAM PLAN viene fornito un manicotto adattatore (codice LAM PLAN 60CT20820).
Il sistema di aspirazione è montato su un carrello con ruote per un facile posizionamento.

Una valvola di scarico nel carrello consente di raccogliere la condensa.

Caratteristiche tecniche

  • Flusso d’aria max: 245 m3/heure
  • Livello di rumore: 61 dBa
  • Velocità di rotazione: 2810 giri/min.
  • Altezza totale: 1180 mm
  • Dimensioni del pavimento: 460 mm x 460 mm
  • Fornito con 2 metri di tubo aspirante Ø 80 mm
  • Tensione: 400V trifase – 50 Hz
  • Peso del sistema: 33 kg
