Troncatrice metallografica automatica di grande capacità

troncatrice lam plan cutlam 4.0
Cofano

Accesso alla camera di taglio tramite un coperchio completamente retrattile

Banco di controllo

Su un braccio articolato con schermo tattile

2 modalità di taglio

Continuo o in sequenza

PRESENTAZIONE

CUTLAM®4.0

La CUTLAM®4.0 è stata progettata per le aziende di produzione esigenti che cercano un’attrezzatura affidabile e di qualità per un uso prolungato, con elevate capacità di taglio e un ingombro minimo.

  • Ø disco da taglio
    300 a 400 mm
  • Velocità di rotazione
    da 1000 a 4000 giri/min.
  • Capacità di taglio max
    Ø 154 mm
  • Dimensioni L x A x D
    818 x 1802 x 1280 mm

La CUTLAM®4.0 è una macchina monoblocco montata su una console con un serbatoio di ricircolo/sedimentazione integrato. La mola viene abbassata verticalmente in modalità automatica (oleo-pneumatica) o manualmente tramite joystick. La corsa massima è di 240 mm.

Adatta a un uso intensivo su pezzi pesanti, la CUTLAM® 4.0 è dotata di un potente motore da 5,5 kW, la velocità della mola è variabile da 1000 a 4000 giri/min, così come la velocità di avanzamento, e sono disponibili due modalità di taglio: sequenziale automatico con frequenza regolabile o continuo.

Un finecorsa arresta la macchina e fa rientrare automaticamente la ruota a fine ciclo. I comandi sono semplici e intuitivi, centralizzati su un touch screen da 5,7” montato su una console articolata.

L’apertura su tre lati del cofano facilita il carico di pezzi pesanti e di grandi dimensioni, mentre le botole rimovibili a sinistra e a destra consentono di tagliare le barre.

L’ampia tavola morsa in ghisa, con 6 scanalature a T longitudinali e 5 trasversali, può essere spostata a scelta lungo gli assi X e Y. Il sistema di raffreddamento multipunto sulla mola e sui pezzi assicura un raffreddamento eccellente per tagli di qualità e risultati costanti.

Nella configurazione originale, l’area di lavoro è illuminata da un faretto direzionale e viene fornita una doccia integrata per la pulizia, riposta all’esterno dell’area di taglio.

È disponibile un’ampia gamma di accessori e opzioni per ottimizzare l’apparecchiatura in base all’attività svolta.

VIDEO E FOTO

Design e tecnologia all’avanguardia

Tavola trasversale dell'asse X, corsa 120 mm

Tavola trasversale dell’asse X, corsa 120 mm

    Immagini non contrattuali
    IN DETTAGLI

    Specifiche tecniche e attrezzature

    disco da Ø 400 mm

    * spazio sotto el disco

    Opzione

    • Laser di posizionamento
      60 CT403 00

    Varianti di macchina

    • Macchina con tavola a movimentazione manuale trasversale (asse X) corsa 120 mm
      60 CT40A 10
    • Macchina con tavola a movimentazione manuale longitudinale (asse Y) corsa 180 mm
      60 CT40A 20

    Scaricamento

    Caratteristiche tecniche CUTLAM®4.0

    Ø disco da taglio
    300 a 400 mm
    Ø dell’albero
    25,4 mm
    Ø delle flange standard
    100 mm
    Capacità di taglio max

    Ø 154 mm o 145 x 160 mm o 90 x 275 mm (con un disco Ø 400 mm) + aperture laterali per pezzi lunghi (passaggio barra).

    Passaggio sotto mola

    190 mm (con disco Ø 400 mm)

    Movimento verticale
    Manuel
    Lubrificazione

    Sistema di ricircolo, 140 litri, su ruote sistema di pulizia integrato, con doccetta esterna alla camera di taglio.

    Potenza del motore
    5,5 kW
    Velocità di rotazione

    Variabile, da 1000 a 4000 giri/min.

    Velocità avanzamento taglio

    Da 5 a 200 mm/min. in taglio

    Tavola

    Scanalata, 400 x 400 mm

    Tipo di scanalature

    En T 12 mm (6 longitudinali, 5 transversali)

    Illuminazione
    LED
    Protezione

    Coperchio con blocco di sicurezza

    Carrozzeria

    Acciaio verniciato

    Alimentazione pneumatica

    ria compressa filtrata 5µ, 6 bars

    Potenza

    6 kW comulativa

    Consumo
    24 Ah
    Tensione

    400 Volt – 50 Hz (trifase + neutro)

    Dimensioni L x A x D

    818 (+ 300 mm con pannello controllo) x 1802 x 1280 mm

    Peso
    650 kg
    Codice
    60 CT40A 00
    ACCESSORI E OPZIONI

    Accessori disponibili

    Doppia morsa a serraggio rapido
    60 CT200 20

    (a destra e a sinistra della mola da taglio)
    2 x 2 morse, senza soletta per conservare una capacità massimale.
    Morsetto: L 80 x A 45 mm
    Viti da 12 mm incluse per scanalatura a T.
    Leva di serraggio a sinistra e a destra.

    Doppia morsa a serraggio rapido
    60 CT400 20

    (a destra e a sinistra della mola da taglio)
    2 x 2 morse, senza soletta per conservare una capacità massimale.
    Morsetto: L 80 x A 70 mm
    Viti da 12 mm incluse per scanalatura a T.
    Leva di serraggio a sinistra e a destra.

    Doppia morsa la vite
    60 CT200 40

    (a destra e a sinistra della mola da taglio)
    2 x 2 morse, senza soletta per conservare una capacità massimale.
    Morsetto: L 80 x A 45 mm
    Viti da 12 mm incluse per scanalatura a T.
    Leva di serraggio a sinistra e a destra.

    Flangia di serraggio universale per KOPAL 61
    60 081282 20
    Prolunga della flangia di serraggio per KOPAL 61
    60 081282 40
    Camma lunga per flangia di serraggio KOPAL 61
    60 00285 90
    Anelli di adattamento in acciaio o PVC per dischi da taglio
    • Acciaio Ø 32 x 25,4 mm (5 pezzi) – 60 00373 90
    • PVC Ø 32 x 25,4 mm (5 pezzi) – 60 00374 90

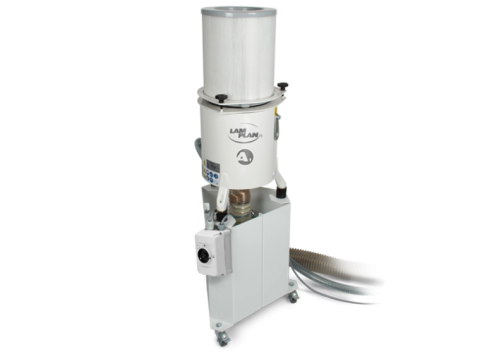

    Groupe d'aspiration A1
    Gruppo di aspirazione A1 per nebbie d’olio
    60 CT204 00

    Il sistema di aspirazione LAM PLAN estrae l’aria “inquinata” all’interno della camera di taglio della vostra troncatrice.

    Uno speciale filtro multistrato impedisce alle particelle inquinanti più piccole di essere disperse nell’atmosfera. Il fluido lubrificante, allo stato liquido, viene riportato nel serbatoio di ricircolo della troncatrice per essere riutilizzato. (A questo scopo è previsto uno scarico sul sistema di aspirazione). Un post-filtro a cartuccia, situato sopra il sistema di aspirazione, assicura un livello di filtrazione molto elevato, fino al 99,97%. Per adattare il tubo di aspirazione al cofano della troncatrice LAM PLAN viene fornito un manicotto adattatore (codice LAM PLAN 60CT20820). Il sistema di aspirazione è montato su un carrello con ruote per un facile posizionamento. Una valvola di scarico nel carrello consente di raccogliere la condensa.
