Specifiche tecniche
e attrezzature
Utensili per il taglio assiale di un pezzo di Ø 4 mm
-
Questo dispositivo, utilizzato in combinazione con le morse rapide, offre il posizionamento manuale lungo l’asse X, garantendo precisione e ripetibilità dei tagli
Codice: 60 CTM03 93
Scaricamento

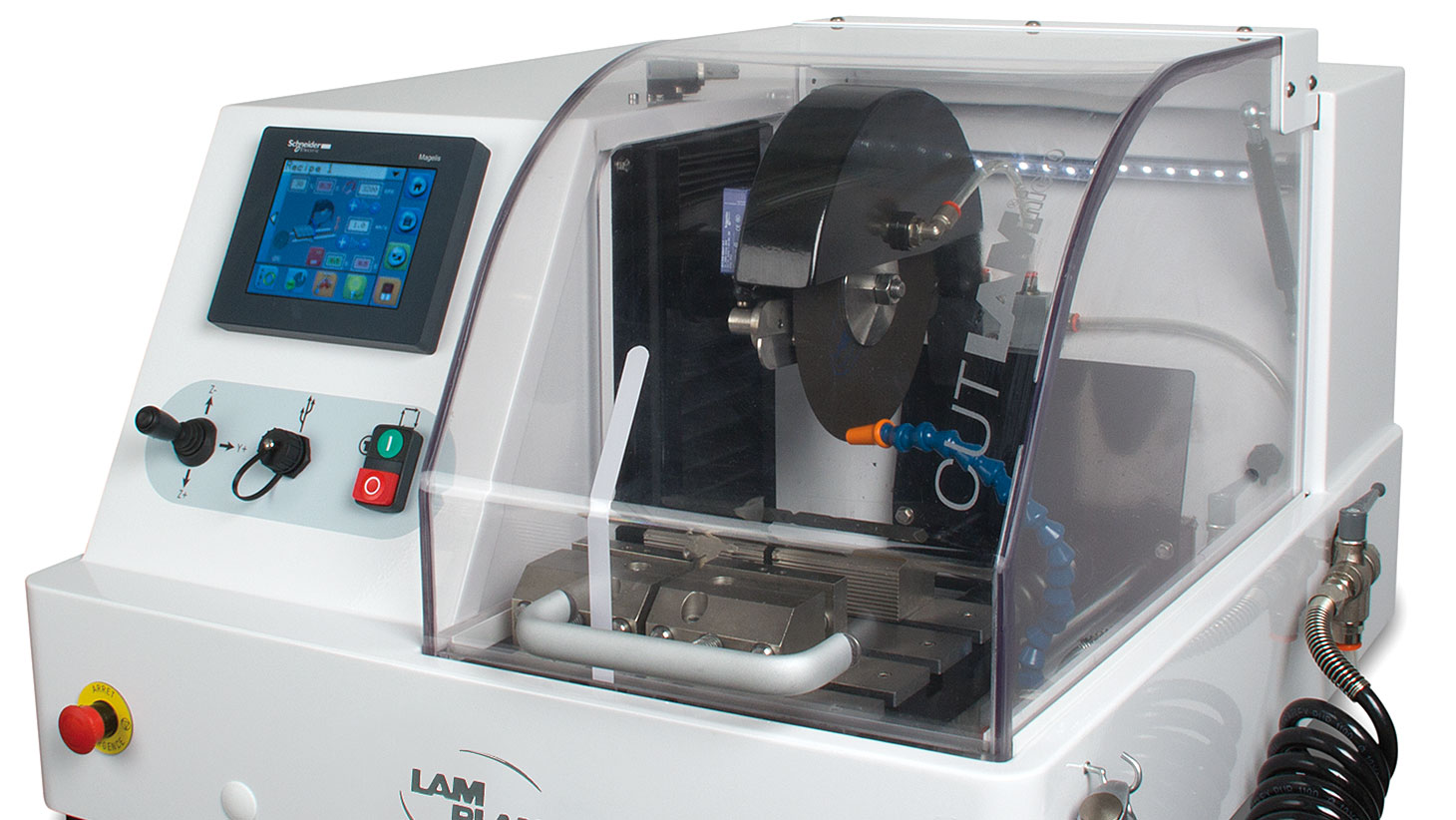

Caratteristiche tecniche CUTLAM®micro 3.0
Ø disco da taglio | 75 a 200 mm |
Ø dell’albero | 12,7 mm |
Ø delle flange standard | 75 mm |
Passaggio sotto mola | 62 mm (con Ø 200 mm del disco) |
Capacità massima di taglio | Ø 62 mm (con Ø 200 mm del disco) |
Movimento verticale | Asse Z 100 mm automatico |
Movimento longitudinale | Asse Y 270 mm automatico |
Movimento trasversale | Asse X 55 mm manuale o 50 mm automatico (opzione) |

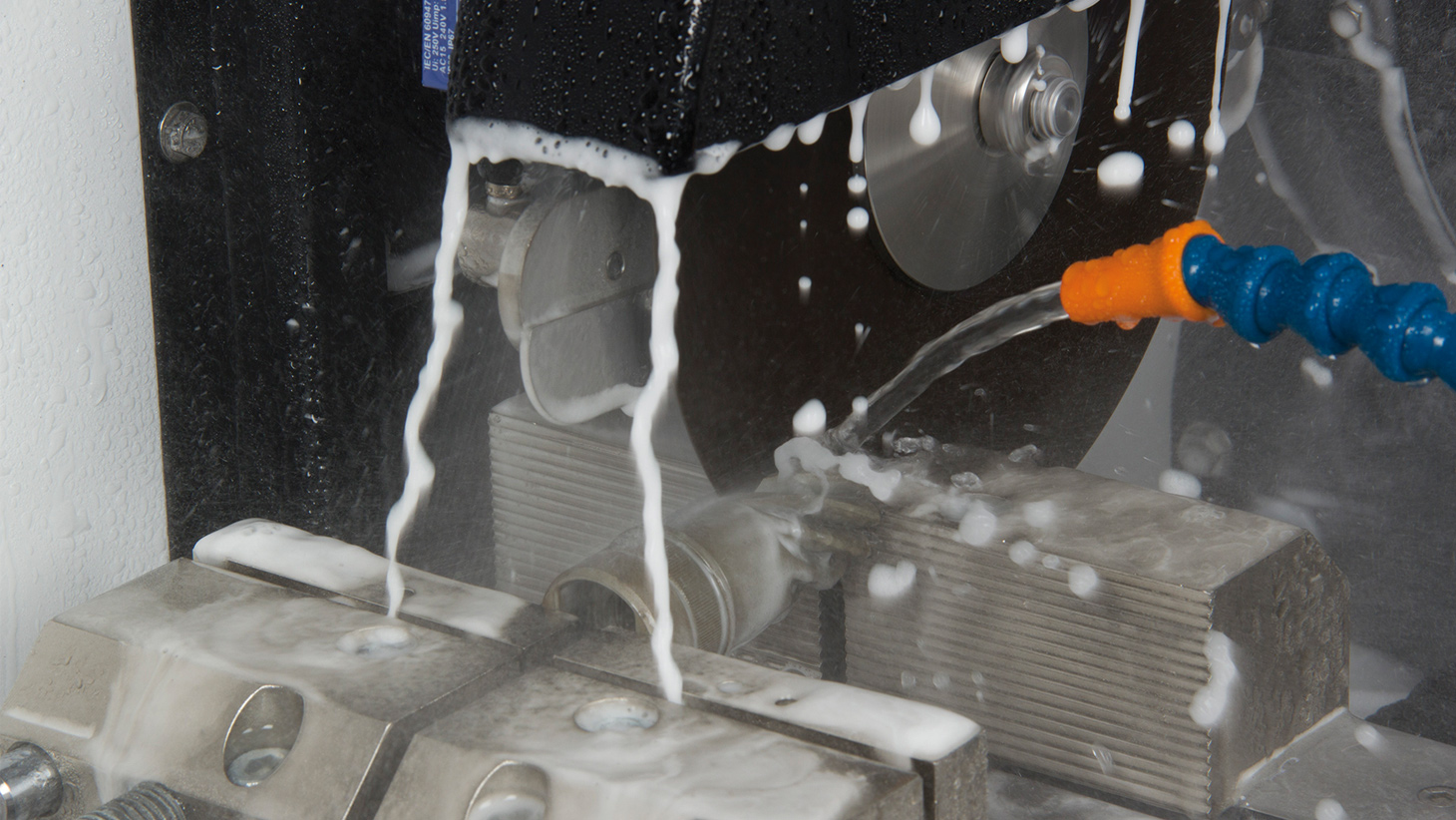

Lubrificazione | Sistema di ricircolo, 30 litri di serbatoio di depurazione, 2 camere, 100µ di filtro, 800 litri / h pompa azionata dalla macchina |
Potenza del motore | 1,1 kW |
Velocità di rotazione | Variabile, da 1000 a 4000 giri/min. |
Tipi di taglio | Modalità manuale, semi-automatica, automatica |
Controllo velocità di avanzamento | Da 0,1 a 20 mm/sec, controllo automatico di alimentazione programmabile / potenza continua o sequenziale |
Illuminazione | LED |
Protezione | Cappuccio trasparente con sistema di bloccaggio |
Tensione | 230 Volt – 50 Hz monofase |
Dimensioni L x A x D | 620 x 470 x 750 mm |
Peso | 80 kg |
Codice | 60 CTM30 00 |

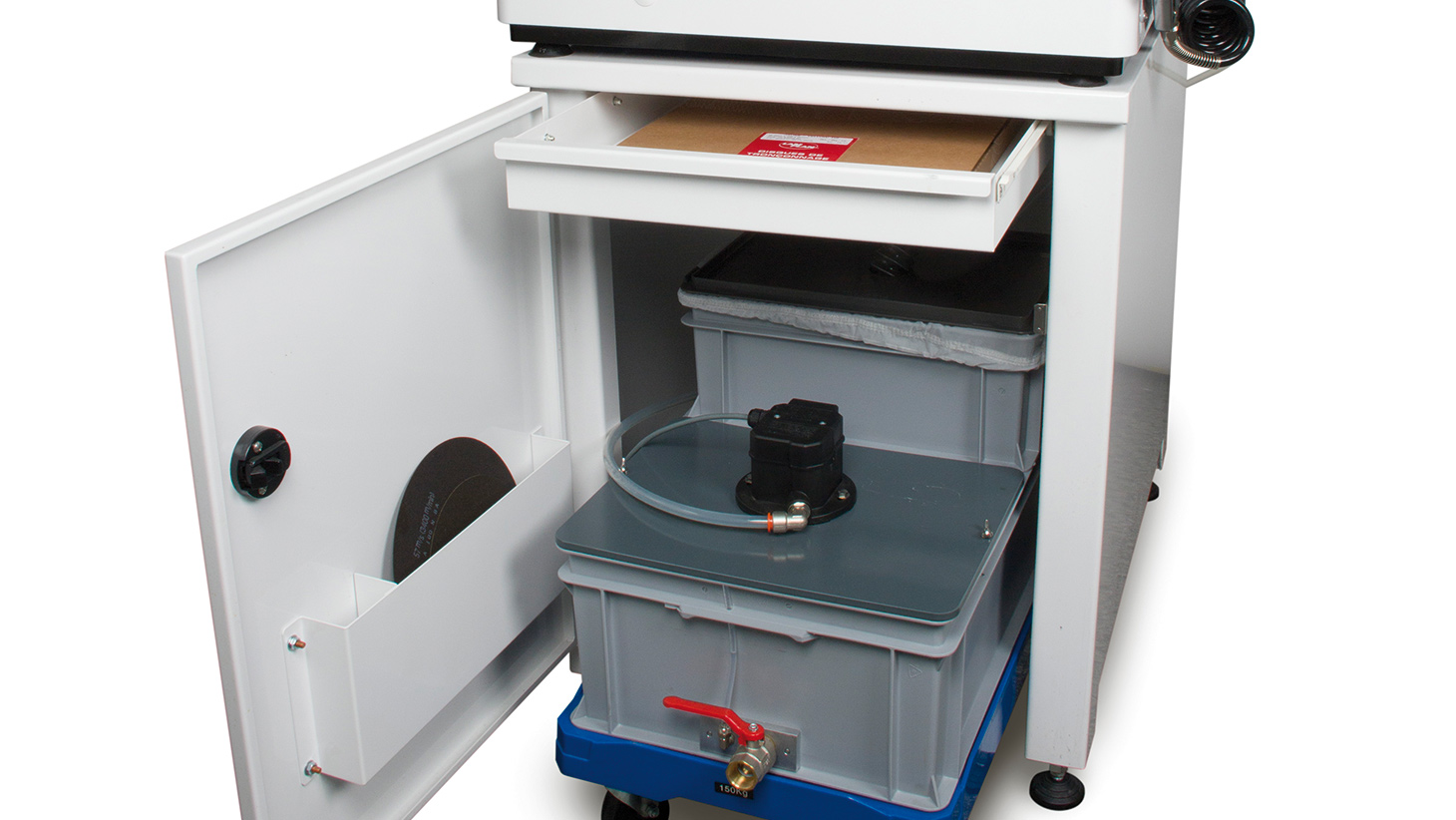

Solido mobile in acciaio verniciato, specialmente dedicato alla gamma CUTLAM
Comprendente una porta con spazio per la disposizione degli utensili e delle mole da taglio, un cassetto superiore e uno spazio per inserire la vasca di ricircolo. Grande stabilità con i piedini regolabili.
Dimensioni L x A x D: 630 x 800 x 835 mm.
Tavola motorizzata (asse x) per tagli paralleli
Apertura massima: 50 mm
Precisione: 0,01 mm.

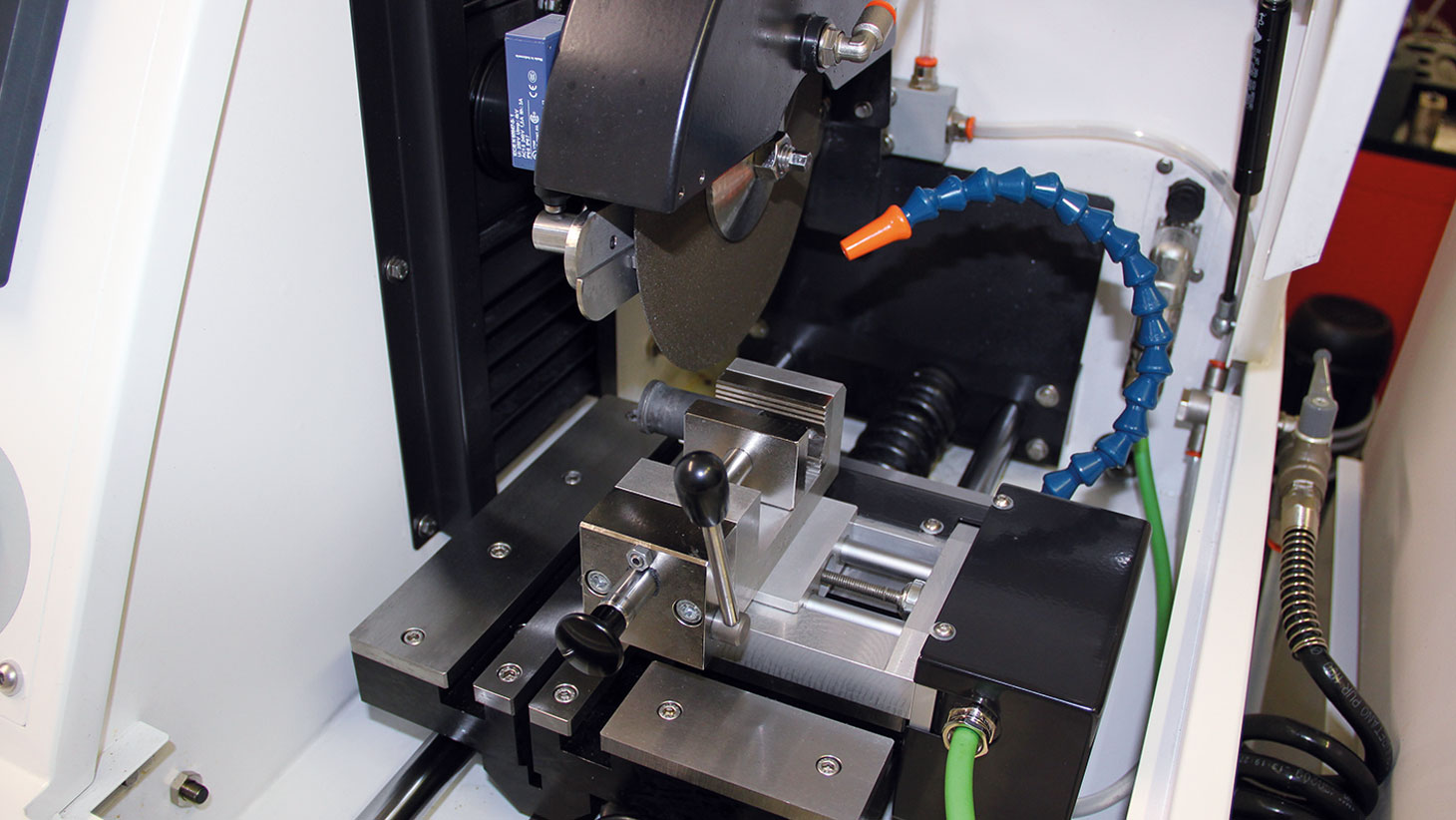

Tavola trasversale (spostamento asse x) per realizzare tagli paralleli
Spostamento manuale per mezzo di volantino.
Apertura massima: 55 mm
Precisione: 0,01 mm.
Può montare le morse destre con codice 60 CTM32 00.

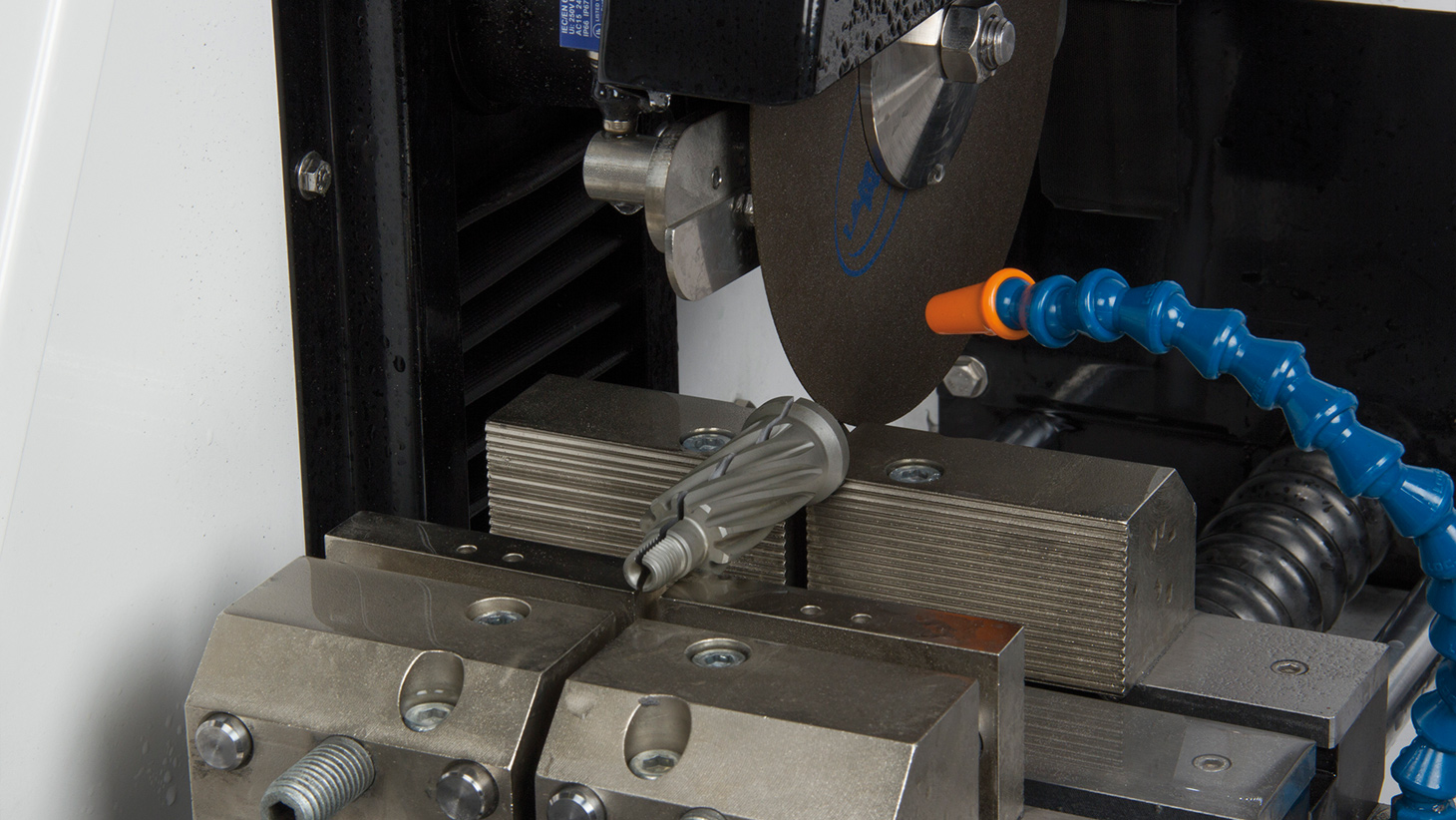

Piccola morsa destra a serraggio rapido
Apertura massima: 53 mm
Morsetto: L 47 x A 32 mm
Piccola morsa sinistra a serraggio rapido
Apertura massima: 53 mm
Morsetto: L 47 x A 32 mm
Doppia morsa la vite
(a destra e a sinistra della mola da taglio)
2 x 2 morse, senza soletta per conservare una capacità massimale.
Morsetto: L 80 x A 45 mm
Viti da 12 mm incluse per scanalatura a T.
Leva di serraggio a sinistra e a destra.
Flangia di serraggio universale per KOPAL 54
Set di flange per disco da taglio
- Set di flange Ø 35 mm per disco da taglio da Ø 75 a 100 mm – 60 CTM01 10
- Set di flange Ø 50 mm per disco da taglio da Ø 125 a 150 mm – 60 CTM01 20
- Set di flange Ø 75 mm per disco da taglio fino Ø 200 mm – 60 CTM01 30
Anelli di adattamento per dischi da taglio (5 pezzi)
- Acciaio Ø 22 x 12,7 mm – 60 00608 90
- PVC Ø 22 x 12,7 mm – 60 00609 90
- Acciaio Ø 25,4 x 12,7 mm – 60 00369 90
- PVC Ø 25,4 x 12,7 mm – 60 00370 90
